        双节距小滚子输送链轮/链条/接头 标准型 本体钢材质 发黑

        条件筛选：

        类型 浮球位置固定型
        特征 配双节距小滚子链条用
        形式 全扣型
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 10 项未选择

        代码

        参数选型

        主体材质

        系列

        节距

        种类筛选

        双节距小滚子输送链轮
        双节距小滚子输送链轮
        双节距小滚子输送链条
        双节距小滚子输送链条

        产品选型

        齿数

        系列

        节数

        4~10000
        /2

        孔径D(mm)

        接头形式

        技术图档

        3D预览

        技术图档

        产品简介

        产品问答

        材质图
        材质图
        参数图
        VLM01~21 VLM01~21
        VMM01~21 VMM01~21
        VMV15

        材质图

        参数图

        材质图

        参数图

        材质图

        链轮

        代码 类型 系列 材质 热处理 表面处理
        国标 相当
        VLM01 双节距小滚子输送链轮
        		 2040系列 45
        		 S45C
        		 齿顶高频 发黑
        VLM11 2050系列
        VLM21 2060系列



         链条

        代码 类型 系列 节距(P) 材质
        VMM01 双节距小滚子输送链条 2040
        		 25.4
        		 钢
        VMM11 2050 31.75
        VMM21 2060 38.1



        双节距小滚子全扣接头

        代码 类型 材质
        VMV15 双节距小滚子全扣接头 钢



        键槽/螺孔尺寸

        D 键槽
        b×t1        		 M
        20 6×2.8 6
        25~30 8×3.3 8
        35 10×3.3 8
        40 12×3.3 8





        参数图



        双节距小滚子输送链轮

        型号 轴孔径 作用
        齿数        		 外径 分度圆直径 轮毂 V X
        代码 齿数 DH7 Do Dp H L
        2040系列
        VLM01-2040        		 19 20  25  30  35  40 9  1/2 84 78.23 60 25 7 7.2
        21 20  25  30  35  40 10  1/2 92 86.17 69
        23 20  25  30  35  40 11  1/2 100 94.15 77
        25 20  25  30  35  40 12  1/2 108 102.14 63
        2050系列
        VLM11-2050        		 19 20  25  30  35 9  1/2 105 97.78 73 28 8 8.7
        21 20  25  30  35 10  1/2 115 107.72
        23 20  25  30  35 11  1/2 125 117.68
        25       25  30  35 12  1/2 135 127.67
        2060系列
        VLM21-2060        		 19       25  30  35  40 9  1/2 126 117.34 83 40 12 11.7
        21       25  30  35  40 10  1/2 138 129.26
        23       25  30  35  40 11  1/2 150 141.22 80 45
        25       25  30  35  40 12  1/2 162 153.2

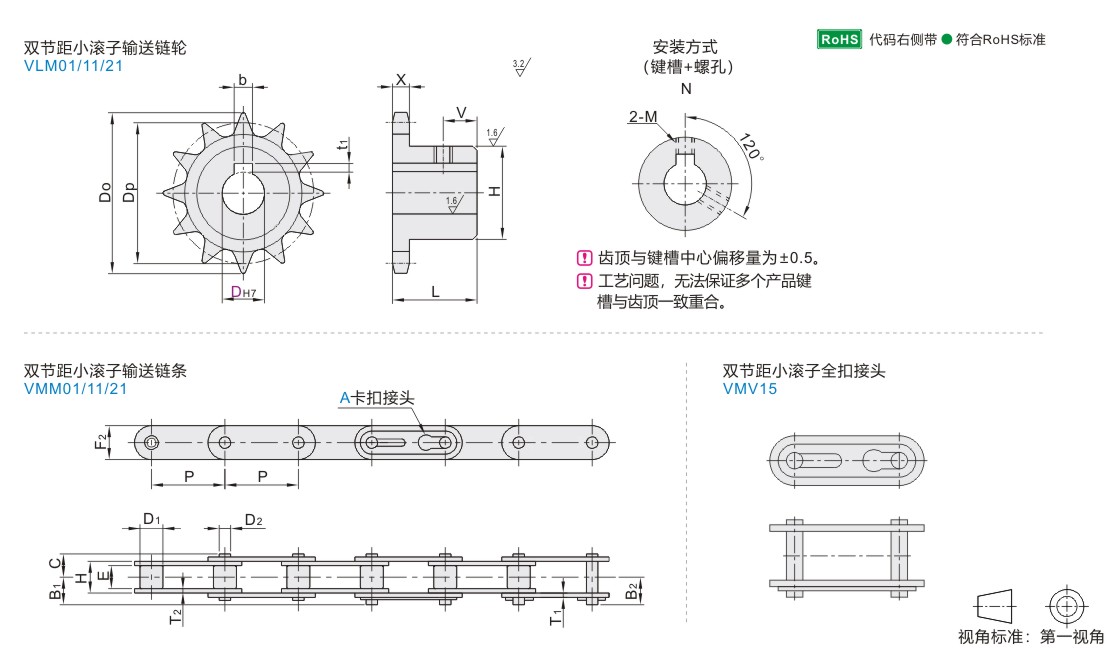

        双节距小滚子输送链条

        型号 接头形式 内节内高 滚子 销轴 链节
        代码 节数 E D1 C B1 B2 D2 T1 T2 H F2
        2040系列  VMM01-2040 4~ A(卡扣) 7.92  7.92  8.16  9.36  10.56  3.98  1.49  1.49  11.17  12.06
        2050系列  VMM11-2050 9.52  10.16  10.15  11.55  12.32  5.09  2.01  2.01  13.84  15.08
        2060系列  VMM21-2060 12.7  11.91  12.63  14.00  15.43  5.96  2.38  2.38  17.75  18.09



        双节距小滚子全扣接头

        型号 节距
        代码 系列
        VMV15 2040 25.4
        2050 31.75
        2060 38.1
