图片仅供参考，请以已选的规格为准
带橡胶盖板链 带橡胶盖板链 本体钢材质
品牌名称：
怡合达
条件筛选：
类型 标准型
主体材质 钢
特征 配带橡胶盖板链用
形式 全扣型
附件形式 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 5 项未选择
代码
种类筛选
带橡胶盖板链
带橡胶盖板链全扣接头
产品选型
系列
规格
节数
4~10000
/2
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| 本体 | 盖板 | ||
| VMT21 | 带橡胶盖板链 | 钢 | 钢+橡胶 |
| VMV19 | 带橡胶盖板链全扣接头 | ||

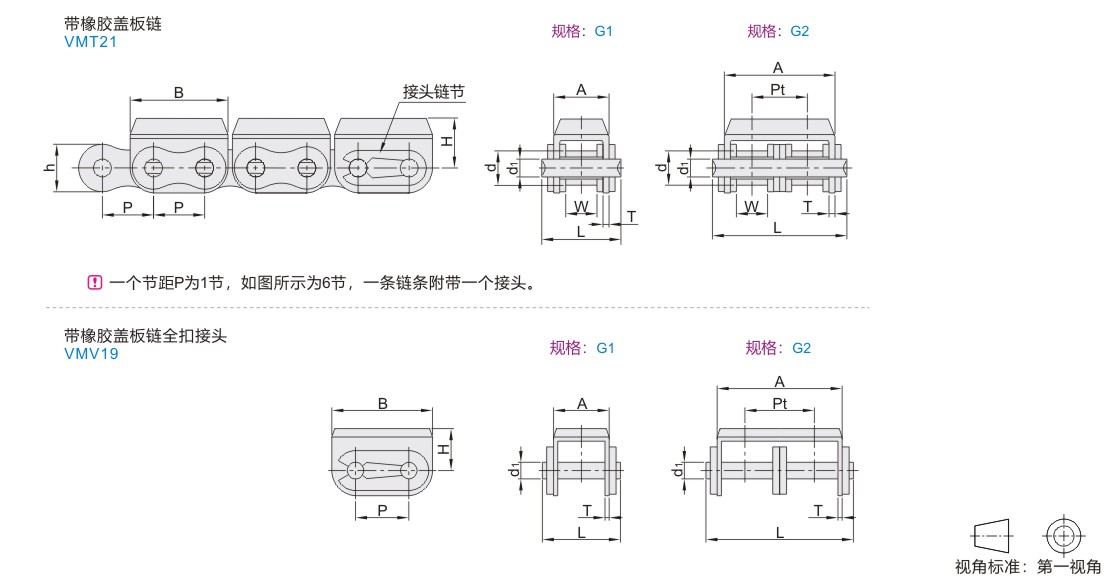

参数图
带橡胶盖板链
| 型号 | 规格 | 节数 (最小单位2) |
节距 P |
内节内宽 W min |
滚子直径 d max |
销轴尺寸 | 排距 Pt |
链板尺寸 | |||||||||||||||||||||||||||||||||||||||||
| 代码 | 系列 | d1 max | L max | h max | A | B | H | T | |||||||||||||||||||||||||||||||||||||||||
| VMT21 | 08B | G1 | 4~ | 12.7 | 7.75 | 8.51 | 4.45 | 20.5 | 11.8 | — | 14.6 | 24.2 | 12.3 | 1.5 | |||||||||||||||||||||||||||||||||||
| 10A | 15.875 | 9.4 | 10.16 | 5.08 | 24.8 | 15.09 | 17.5 | 30 | 17 | ||||||||||||||||||||||||||||||||||||||||
| 12A | 19.05 | 12.57 | 11.91 | 5.94 | 29.2 | 18 | 21.8 | 37.1 | 21.2 | 2 | |||||||||||||||||||||||||||||||||||||||
| 16A | 25.4 | 15.75 | 15.88 | 7.92 | 37.2 | 24 | 26.5 | 48 | 20 | ||||||||||||||||||||||||||||||||||||||||
| 08B | G2 | 12.7 | 7.75 | 8.51 | 4.45 | 34.5 | 11.8 | 13.92 | 28.4 | 24.2 | 12.3 | 1.5 | |||||||||||||||||||||||||||||||||||||
| 10A | 15.875 | 9.4 | 10.16 | 5.08 | 45.2 | 15.09 | 18.11 | 35 | 30 | 16 | 2 | ||||||||||||||||||||||||||||||||||||||
| 12A | 19.05 | 12.57 | 11.91 | 5.94 | 52.9 | 18 | 22.78 | 44.5 | 37.1 | 21.7 | |||||||||||||||||||||||||||||||||||||||
| 16A | 25.4 | 15.75 | 15.88 | 7.92 | 68.1 | 24 | 29.29 | 56.5 | 46 | 20 | 2.4 | ||||||||||||||||||||||||||||||||||||||
| 20A | 31.75 | 18.9 | 19.05 | 9.54 | 85 | 30.1 | 35.76 | 70 | 57.6 | 28 | 3.2 | ||||||||||||||||||||||||||||||||||||||
带橡胶盖板链全扣接头
| 型号 |
规格 |
|
| 代码 | 系列 | |
| VMV19 | 08B | G1 |
| 10A | ||
| 12A | ||
| 16A | ||
| 08B | G2 | |
| 10A | ||
| 12A | ||
| 16A | ||
| 20A | ||
-
