U型盖板链 U型盖板链 不锈钢材质
品牌名称：
怡合达
条件筛选：
类型 标准型
特征 配U型盖板链用
形式 全扣型
附件形式 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
种类筛选
U型盖板链
U型盖板链全扣接头
产品选型
系列
规格
节数
4~9999
/2
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | |
| 本体 | 盖板 | ||
| VMT01 | U型盖板链 | 钢 | 钢 |
| VMT03 | 不锈钢 | 不锈钢 | |
| VMT17 | U型盖板链 全扣接头 |
钢 | 钢 |
| VMT18 | 不锈钢 | 不锈钢 | |

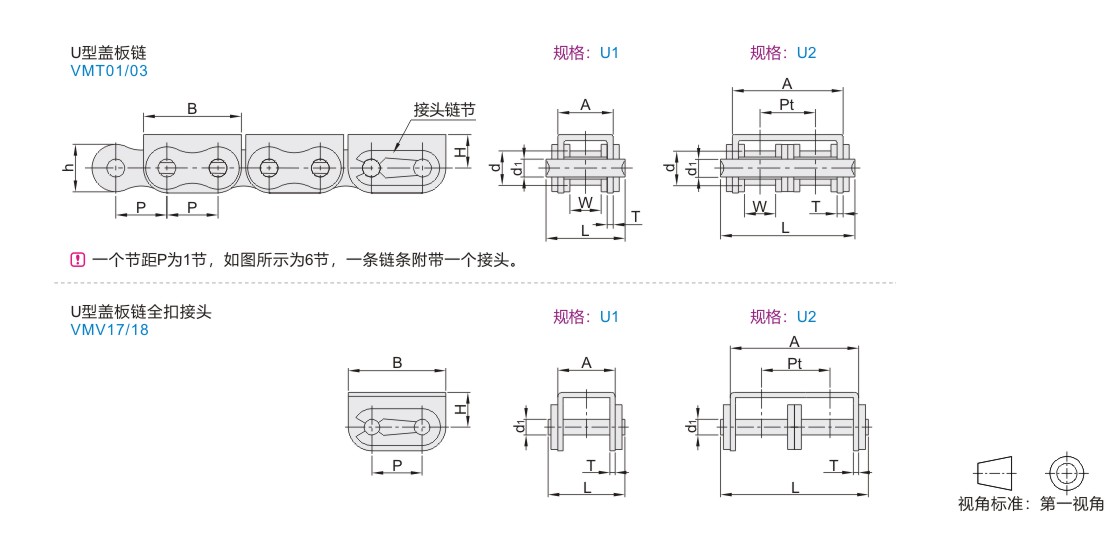

参数图
U型盖板链
| 规格 | 节数 (最小单位2) |
节距 P |
内节内宽 W min |
滚子直径 d max |
销轴尺寸 | 排距 Pt |
链板尺寸 | |||||||||||||||||||||||||||||
| 代码 | 系列 | d1 max | L max | h max | A | B | H | T | ||||||||||||||||||||||||||||
| VMT01 VMT03 |
08B | U1 | 4~ | 12.7 | 7.75 | 8.51 | 4.45 | 20 | 11.8 | — | 14.6 | 24.2 | 8.3 | 1.6 | ||||||||||||||||||||||
| 10A | 15.875 | 9.4 | 10.16 | 5.08 | 24.8 | 15.09 | 18.36 | 30 | 12 | 2 | ||||||||||||||||||||||||||
| 12A | 19.05 | 12.57 | 11.91 | 5.94 | 29.2 | 18 | 21.8 | 37.1 | 13.2 | |||||||||||||||||||||||||||
| 08B | U2 | 12.7 | 7.75 | 8.51 | 4.45 | 34.3 | 11.8 | 13.92 | 28.4 | 24.2 | 8.3 | 1.5 | ||||||||||||||||||||||||
| 10A | 15.875 | 9.4 | 10.16 | 5.08 | 41.8 | 15.09 | 18.11 | 36.1 | 30 | 12.5 | 2 | |||||||||||||||||||||||||
| 12A | 19.05 | 12.57 | 11.91 | 5.94 | 53.3 | 18 | 22.78 | 44.5 | 37.1 | 13.5 | ||||||||||||||||||||||||||
U型盖板链全扣接头
| 型号 | 系列 | 规格 |
| 代码 | ||
| VMV17 VMV18 |
08B | U1 |
| 10A | ||
| 12A | ||
| 08B | U2 | |
| 10A | ||
| 12A |
-
