        经济型链轮/链条 标准型 钢

        条件筛选：

        类型 浮球位置固定型
        系列 35（06C）
        特征 A系列链条
        标准 美国标准
        节距 9.525
        附件形式 无
        种类筛选 经济型链轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          主体材质

          产品选型

          齿数

          节数

          4~10000
          /1

          孔径D(mm)

          接头形式

          技术图档

          3D预览

          产品简介

          材质图

          参数图

          材质图

          链轮

          代码
          		 类型
          		 材质 热处理 表面处理
          国标 相当
          E-VLD02 35系列（06C）
          		 45 S45C 齿顶高频 发黑



          链条

          代码
          		 类型
          		 节距（P） 材质
          E-VMD01 35系列
          		 9.525
          		 钢



          35系列链轮请勿与06B系列链轮配合。
          工艺问题 ，无法保证多数个产品齿顶与键槽一致重合。



          键槽尺寸

          D 键槽
          b×t1          		 M
          10 3×1.4 4
          12 4×1.8 5
          14~17 5×2.3 6
          18~22 6×2.8 6
          24~30 8×3.3 8
          32~38 10×3.3 8



          H值中带*号数据的链轮轮毂上有槽

          齿数 S GD
          9 4.4 17
          10 20
          11 23
          12 26
          13 29









           链条节数为偶数节时 ，产品附带一个全扣接头。
          链条节数为奇数节时 ，产品附带一个全扣接头 ，一个半扣接头。
          另需接头可单独订购 ，详情请在怡合达网站搜索VMV01/02/11/21/31/32/41/51/61/62/71/72查看（如遇到其他特殊情况可咨询确认）。

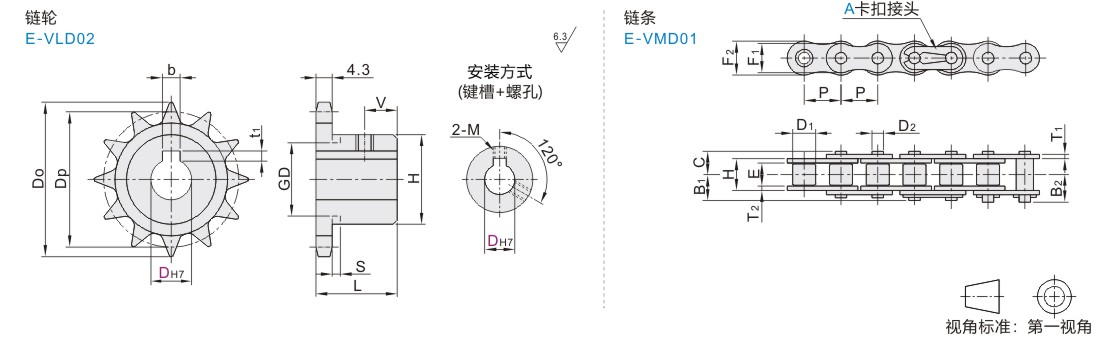

          参数图



          链轮

          型号     轴孔径 外径 分度圆直径 轮毂 V
          代码 齿数 DH7 Do Dp H L
          E-VLD02-35 9         10        32  27.85  21.5* 20 6
          10         10   12       34  30.82  24.5*
          11         10   12   14       38  33.81  27*
          12         10   12   14   15   16   17       41  36.8  30.5*
          13         10   12   14   15   16   17   18      44  39.8  32*
          14         10   12   14   15   16   17   18   19   20      47  42.81  32
          15         10   12   14   15   16   17   18   19   20       51  45.81  35
          16         10   12   14   15   16   17   18   19   20   22   24   25       54  48.82  37
          17                12   14   15   16   17   18   19   20   22           25       57  51.84  41
          18                12   14   15   16   17   18   19   20   22           25       60  54.85  44
          19                              15           17   18          20   22           25    28       63  57.87  47
          20                12   14   15   16   17   18   19   20   22   24    25    28    30       66  60.89  50
          21                12   14   15   16                 19    20   22          25    28    30    32       69  63.91  53
          22                12           15   16   17   18          20                                          32       72  66.93  56
          23                12   14   15   16           18           20  22          25                     32       75  69.95  60
          24                12   14   15   16   17   18           20   22   24   25            30       78  72.97  53 22 8
          25                              15   16   17           19   20   22           25    28   30    32       81  76
          26                              15   16           18   19   20                  25           30       84  79.02
          28                              15   16                          20                         28       90  85.07
          30                              15                  18           20   22           25            30       96  91.12
          32                              15                                 20   22           25            30 102  97.18
          34                                                    18           20           24   25            30 109  103.23
          35                                     16   17                   20                  25            30 112  106.26
          36                             15                                  20           24                   30 115  109.29
          38                                                                   20                   25 121  115.34  63  25  10
          40                                                                   20                   25    28                 38 127  121.4





           链条

          型号 接头
          形式
          		 内节内高 套筒 销轴 链节
          代码 节数 E D1 C B1 B2 D2 T1 T2 H F1 F2
          E-VMD01-35 4~
          最小单位1          		 A(卡扣) 4.78  5.08  5.80  6.95  7.60  3.60  1.28  1.28  7.46  7.81  9.05
