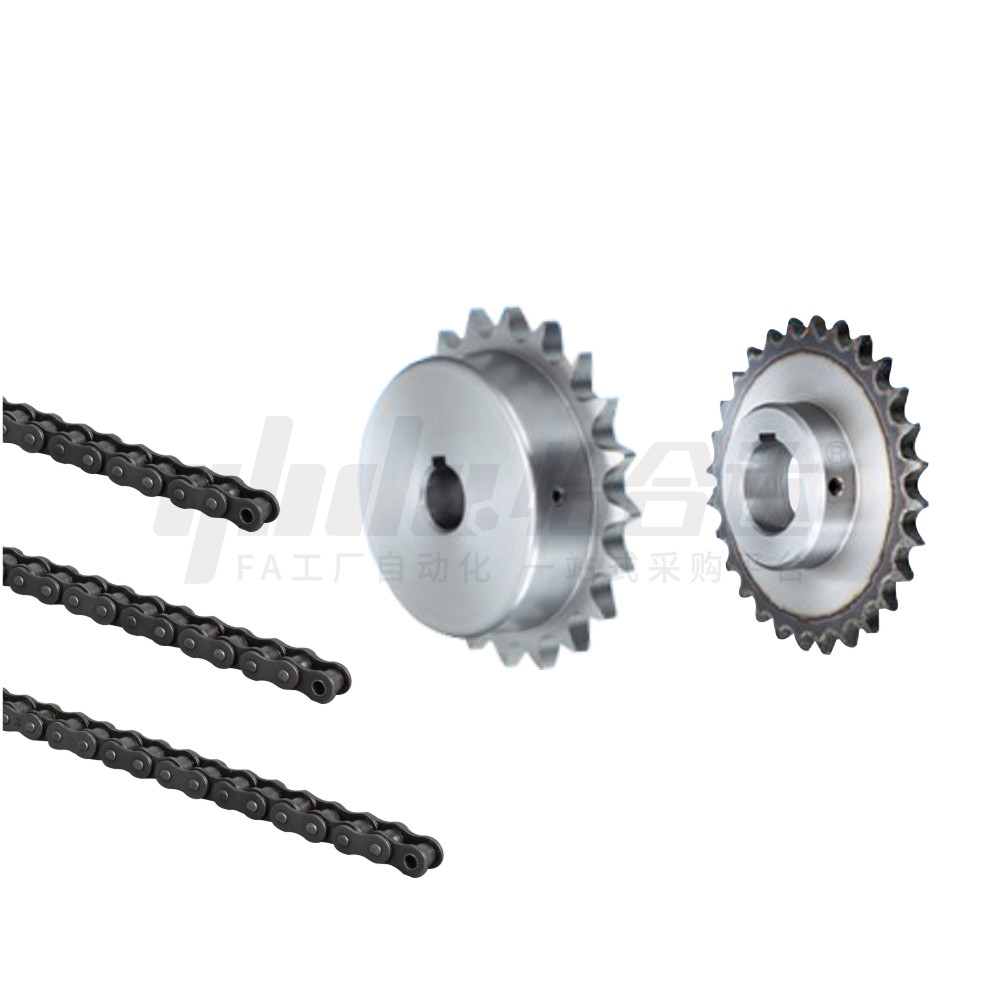

        链轮/链条 12B系列 钢

        条件筛选：

        类型 浮球位置固定型
        系列 12B
        特征 B系列链条
        标准 欧洲标准
        节距 19.05
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          主体材质

          种类筛选

          链轮
          链轮
          链条
          链条

          产品选型

          齿数

          系列

          孔径D(mm)

          节数

          4~10000
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图

           链轮

          代码 类型 材质 热处理 表面处理
          国标 相当
          VLY31 12B系列 45 S45C 齿顶高频 发黑
          VLY32 0Cr18Ni9 SUS304 — —



           链条

          代码 类型 ISO链号 节距(P) 材质
          VMY01 12B系列 标准型 12B 19.05 钢
          VMY02 不锈钢



          12B系列链轮链条请勿与60系列(12A)链轮链条配合!





          键槽/螺孔尺寸

          D 键槽
          b×t1          		 M
          18~22 6×2.8 6
          24~30 8×3.3 8
          32~38 10×3.3
          40~42 12×3.3
          45~50 14×3.3 10

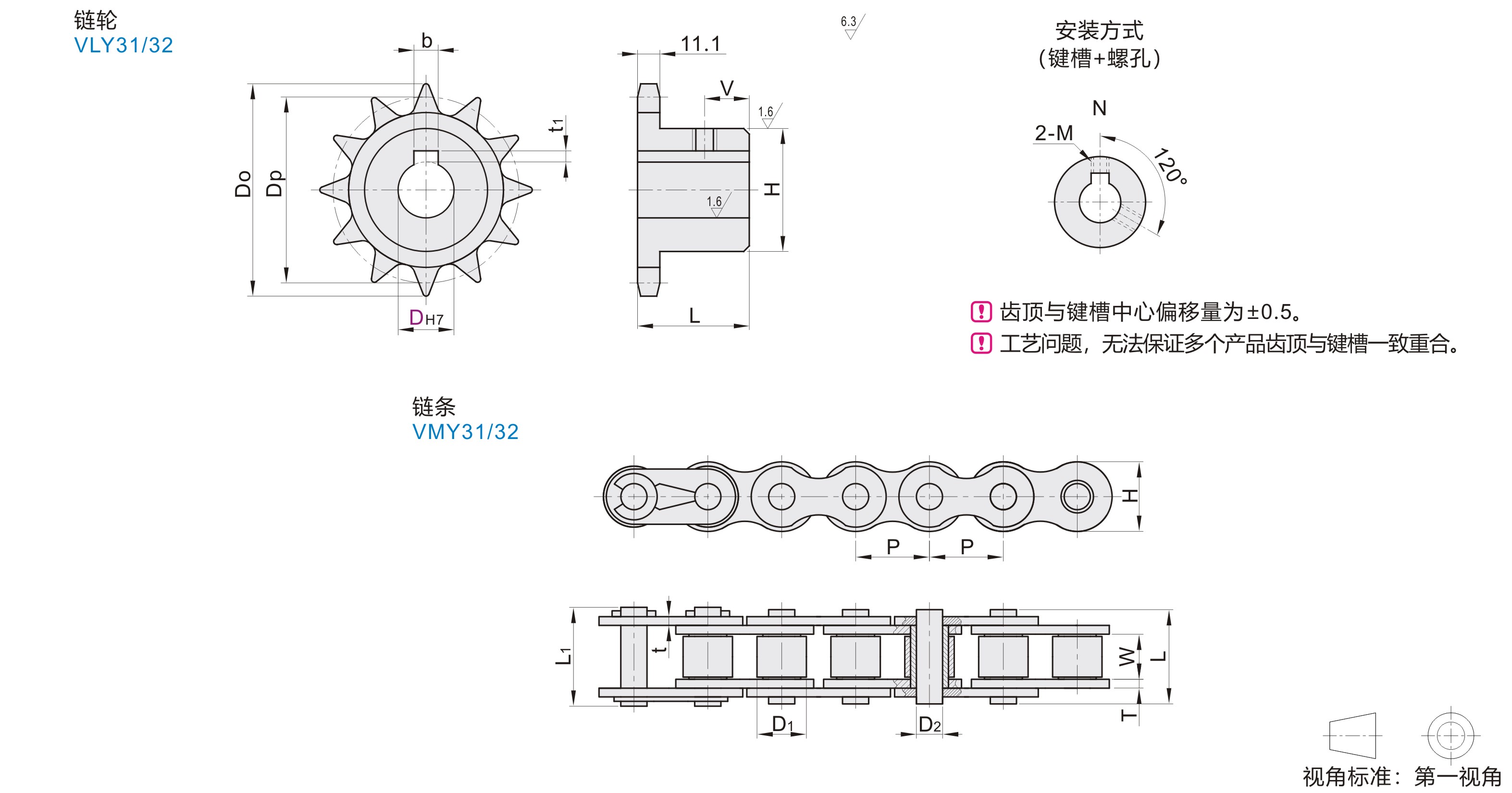

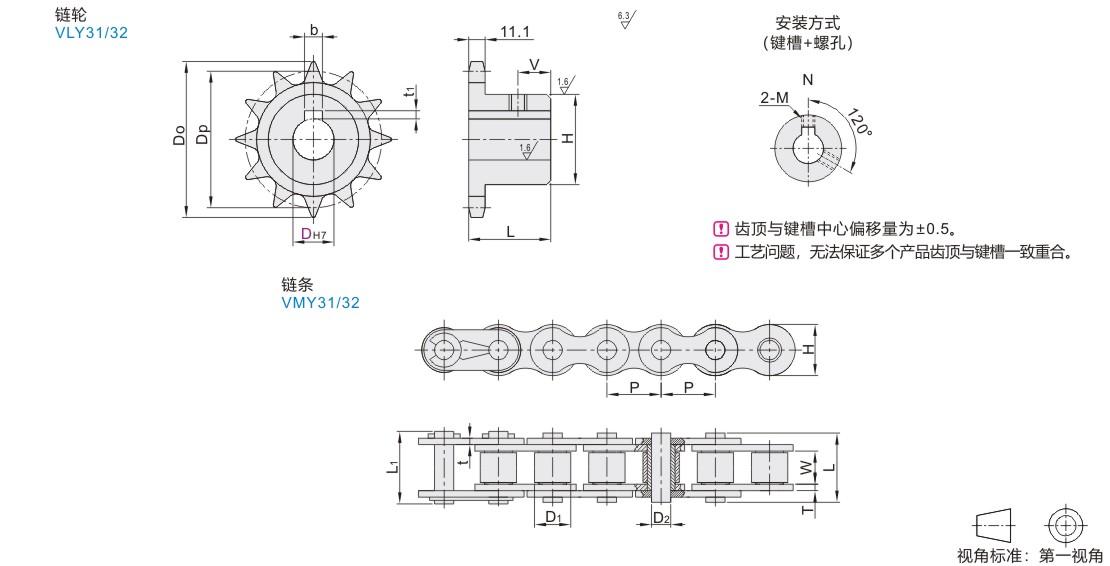

          参数图



          链轮

          型号 轴孔径DH7 外径
          Do          		 分度圆直径
          Dp          		 轮毂 V
          代码 齿数 VLY31-12B VLY32-12B H L

          (S45C)
          VLY31-12B


          (SUS304          )
          VLY32-12B

          		 11 20 20  25 75 67.62 46 35 6
          12 20  25  28  30  32 20  25  30 81.5 73.6 52
          13 20  25        30 20  25  30 87.5 79.6 57 8
          14 20  25        30        35  40 20  25  30  35  40 93.6 85.61 64
          15 20  25  28  30  32  35  40  45 20  25  30  35  40 99.8 91.62 70
          16       25        30  32  35  40       25  30  35  40 105.5 97.65 75
          17       25        30  32  35  40       25  30  35  40 111.5 103.67 80
          18       25        30  32  35  40       25  30  35  40 118 109.71 12
          19       25        30  32  35  40       25  30  35  40 124.2 115.74
          20       25        30  32  35  40       25  30  35  40 129.7 121.78
          22       25        30        35       25  30  35 141 133.86 90 40
          24       25        30        35       25  30  35 153.9 145.95
          25       25        30        35       25  30  35 160 151.99



          链条

          型号 节数 接头形式 节距(P) 内节宽度 滚子外径 销轴外径 销轴长度 链板高度 链板厚度 平均拉伸强度
          KN
          代码 系列 W D1 D2 L L1 H T t
          VMY31 12B 4~
          最小单位1          		 卡扣式 19.05 11.68 12.07  5.72 22.7 24.2 16.1  1.8  1.8  32.83
          VMY32 24.5
