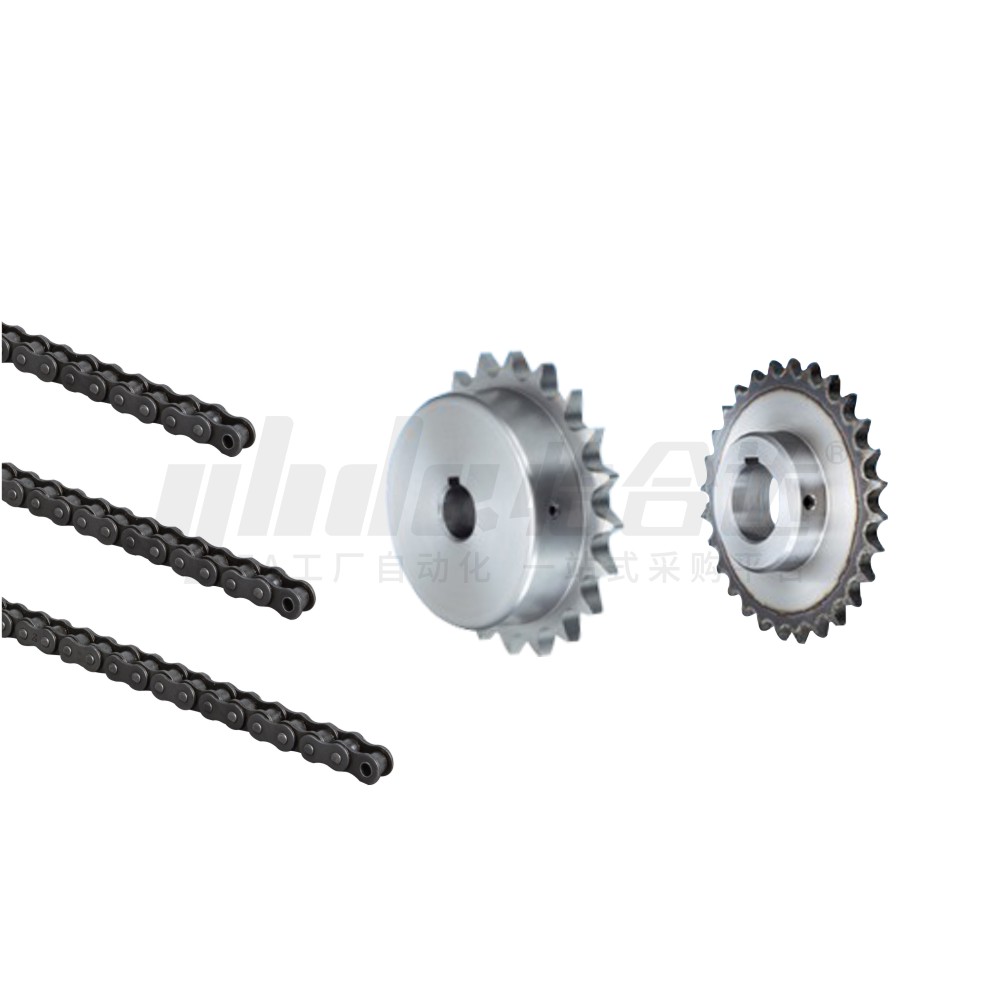

        链轮/链条 16B系列 钢

        条件筛选：

        类型 浮球位置固定型
        系列 16B
        特征 B系列链条
        标准 欧洲标准
        节距 25.4
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          主体材质

          种类筛选

          链轮
          链轮
          链条
          链条

          产品选型

          齿数

          系列

          孔径D(mm)

          节数

          4~10000
          /1

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图

           链轮

          代码 类型 材质 热处理 表面处理
          国标 相当
          VLY41 16B系列 45 S45C 齿顶高频 发黑
          VLY42 0Cr18Ni9 SUS304 — —



           链条

          代码 类型 ISO链号 节距(P) 材质
          VMY41 16B系列 标准型 16B 25.4 钢
          VMY42 不锈钢



          16B系列链轮链条请勿与80系列(16A)链轮链条配合!





          键槽/螺孔尺寸

          D 键槽
          b×t1          		 M
          24~30 8×3.3 8
          32~38 10×3.3
          40~42 12×3.3
          45~50 14×3.8 10
          55 16×4.3 12
          60 18×4.4

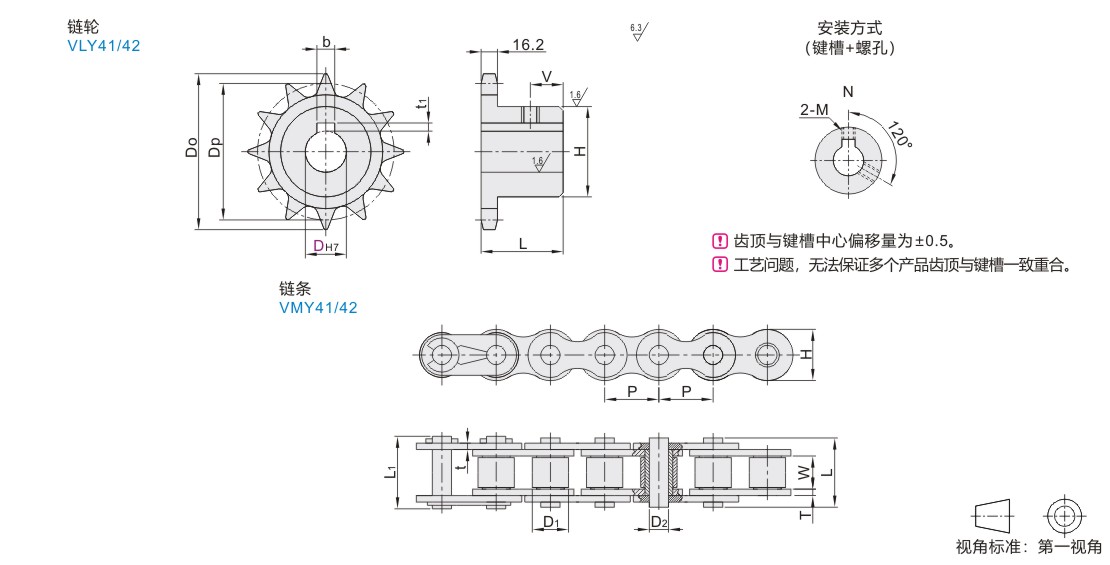

          参数图



          链轮

          型号 轴孔径DH7 外径
          Do          		 分度圆直径
          Dp          		 轮毂 V
          代码 齿数 VLY41-16B VLY42-16B H L

          (S45C)
          VLY41-16B


          (SUS304          )
          VLY42-16B

          		 10 25 25 93 82.19 52 40 12
          11 25        30  35 25  30  35 101.5 90.16 61
          12 25  28  30  32  35  40 25  30  35  40 109 98.14 69
          13 25        30  32  35  40        50 25  30  35  40  50 117 106.14 78
          14             30        35  40        50       30  35  40  50 125 114.15 84
          15 25        30        35  40  45  50  60 25  30  35  40 133 122.17 92
          16             30        35  40        50       30  35  40  50 141 130.2 100 45
          17             30        35  40  45  50  60       30  35  40  50 149 138.23
          18             30        35  40        50       30  35  40 157 146.27
          19                         35  40        50  60             35  40  50 165.2 154.32
          20                         35  40  45  50             35  40 173.2 162.37 110
          21                         35  40  45  50  60             35  40  50 181.2 170.42



          链条

          型号 节数 接头形式 节距(P) 内节宽度 滚子外径 销轴外径 销轴长度 链板高度 链板厚度 平均拉伸强度
          KN
          代码 系列 W D1 D2 L L1 H T t
          VMY41 16B 4~
          最小单位1          		 卡扣式 25.4  17.02 15.88 8.28 36.1  37.4 21 4.15 3.1  72.8
          VMY42 40
