查看大图
图片仅供参考，请以已选的规格为准

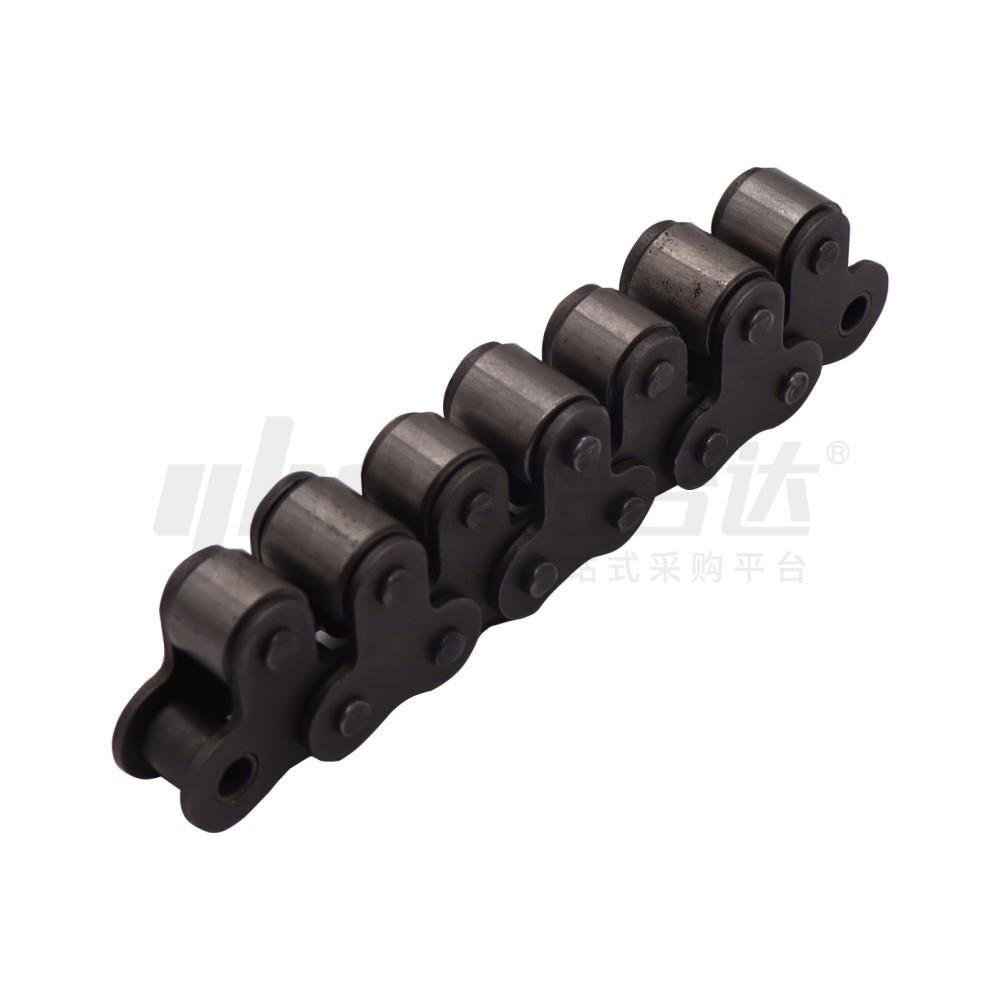

顶滚轮输送链条/接头
条件筛选：
类型 标准型
标准 美国标准
形式 全扣型
附件形式 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 8 项未选择
代码
参数选型
主体材质
特征
系列
节距
种类筛选
顶滚轮输送链条
顶滚轮输送链条接头
产品选型
系列
节数
4~9999
/2
技术图档
3D预览
产品简介
材质图
参数图
材质图
顶滚轮输送链条
| 代码 | 类型 | 系列 | ISO链号 | 材质 |
| VMT51 | 顶滚轮输送链条 | 40系列 |
08A |
钢 |
| VMT61 | 不锈钢 | |||
| VMT52 | 50系列 | 10A | 钢 | |
| VMT53 | 60系列 | 12A | ||
| VMT54 | 80系列 | 16A | ||
| VMT55 | 100系列 | 20A |
顶滚轮输送链条接头
| 代码 | 类型 | 材质 |
| VMV03 | 标准型 |
钢 |
| VMV13 | 不锈钢 |
链条一个节距P为一节，如图所示为6节。 一条链条附带一个接头，另需接头可单独订购。

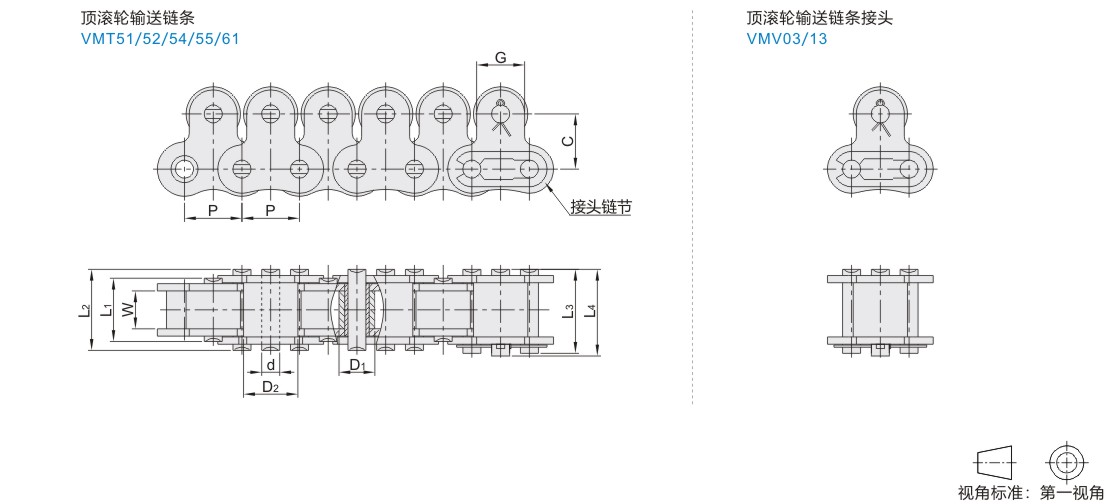

参数图
顶滚轮输送链条
| 型号 | 节数 (最小单位2) |
节距P | 滚子外径 | 内节内宽 Wmin |
销轴直径 dmax |
销轴长度 | 附板尺寸 | 极限拉伸 强度(KN) |
适配接头 型号 |
||||||||||||||||||||||||||||||||||
| 代码 | 系列 | D1max | D2max | L1max | L2max | L3max | L4max | G | C | ||||||||||||||||||||||||||||||||||
| VMT51 VMT61 |
40 | 4~ | 12.7 | 7.95 | 11 | 7.85 | 3.96 | 13.5 | 16.6 | 17.8 | 18.8 | 9.5 | 12.7 | 14.1 | VMV03-40 | ||||||||||||||||||||||||||||
| VMT52 | 50 | 15.875 | 10.16 | 15 | 9.4 | 5.08 | 16.5 | 20.7 | 22.2 | 23.3 | 12.7 | 15.9 | 22.2 | VMV03-50 | |||||||||||||||||||||||||||||
| VMT53 | 60 | 19.05 | 11.91 | 18 | 12.57 | 5.94 | 21 | 25.9 | 27.7 | 28.3 | 15.9 | 18.3 | 31.8 | VMV03-60 | |||||||||||||||||||||||||||||
| VMT54 | 80 | 25.4 | 15.88 | 24 | 15.75 | 7.92 | 26.2 | 32.7 | 35 | 36.5 | 19.1 | 24.6 | 56.7 | VMV03-80 | |||||||||||||||||||||||||||||
| VMT55 | 100 | 31.75 | 19.05 | 30 | 18.9 | 9.53 | 32.3 | 40.4 | 44.7 | 44.7 | 25.4 | 31.8 | 88.5 | VMV03-100 | |||||||||||||||||||||||||||||
顶滚轮输送链条接头
| 型号 | 适配链条型号 | |||||||
| 代码 | 系列 | |||||||
| VMV03 VMV13 |
40 | VMT51-40 | ||||||
| 50 | VMT52-50 | |||||||
| 60 | VMT53-60 | |||||||
| 80 | VMT54-80 | |||||||
| 100 | VMT55-100 | |||||||
-
