      查看大图

      图片仅供参考，请以已选的规格为准

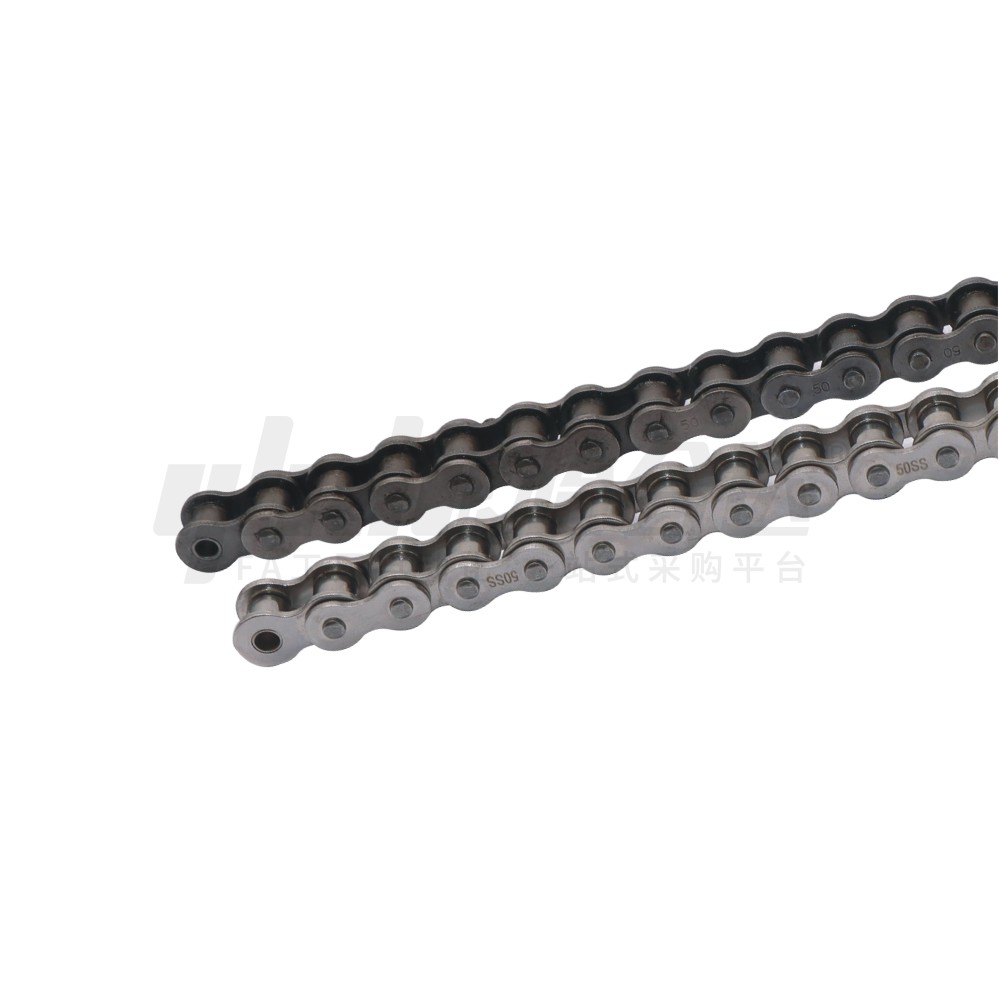

        经济型链条 经济型50/60/80系列 钢

        品牌名称：

        怡合达

        条件筛选：

        特征 A系列链条
        标准 美国标准
        附件形式 无
        种类筛选 经济型链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          主体材质

          类型

          系列

          节距

          产品选型

          系列

          节数

          4~9999
          /1

          接头形式

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型
          		 ISO链号 节距(P) 材质
          E-VMG01 50系列 标准型 10A 15.875 钢
          E-VMG02 不锈钢
          E-VMG21 重载型 钢
          E-VMK01 60系列 标准型 12A 19.05  钢
          E-VMK02 不锈钢
          E-VMK21 重载型 钢
          E-VML01 80系列 标准型 16A 25.4 钢
          E-VML02 不锈钢



          链条节数为偶数节时，产品附带一个全扣接头。
          链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
          另需接头可单独订购，详情请在怡合达网站搜索查看。

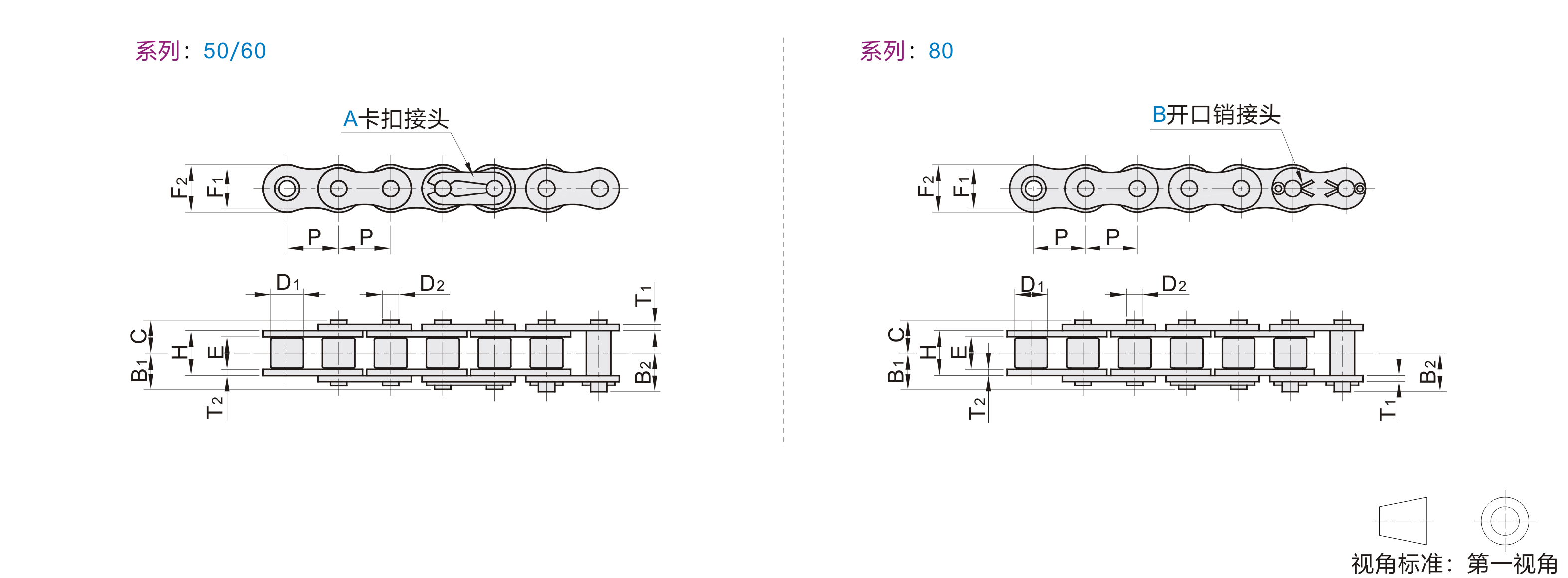

          参数图



          选型表

          型号
          		 节数
          		 接头形式
          		 内节内高 滚子外径 销轴
          		 链节
          代码 系列 E D1 C B1 B2 D2 T1 T2 H F1  F2
          E-VMG01 50  4~ A(卡扣) 9.52  10.16  10.03  12.28  12.28  5.09  2.01  2.01  13.84  13.02  15.08
          E-VMG02
          E-VMG21 10.93  11.93  13.23  2.38  2.38  14.50
          E-VMK01 60  12.7  11.91  12.58  15.13  15.13  5.94  2.38  2.38  17.75  15.62  18.1
          E-VMK02
          E-VMK21 14.25  15.55  16.75  3.18  3.18  19.43
          E-VML01 80  B(开口销) 15.75  15.88  16.3  18.3  20.2  7.94  3.18  3.18  22.6  20.83  24.13
          E-VML02
