        经济型链条 经济型06B/08B/10B/12B/16B系列 钢

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        特征 B系列链条
        标准 欧洲标准
        附件形式 无
        种类筛选 经济型链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          主体材质

          系列

          节距

          产品选型

          系列

          节数

          4~9999
          /1

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 系列 ISO链号      节距(P) 材质
          E-VMY01 06B系列 06B 9.525 钢
          E-VMY02 不锈钢
          E-VMY11 08B系列 08B 12.7 钢
          E-VMY12 不锈钢
          E-VMY21 10B系列 10B 15.875 钢
          E-VMY22 不锈钢
          E-VMY31 12B系列 12B 19.05 钢
          E-VMY32 不锈钢
          E-VMY41 16 B系列 16B 25.4 钢
          E-VMY42 不锈钢

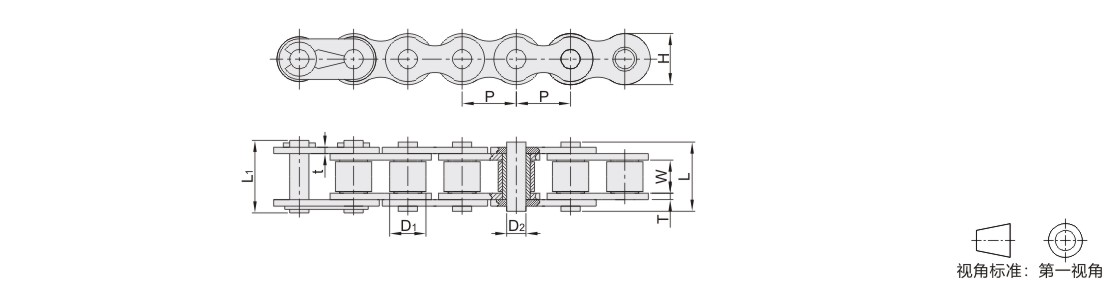

          参数图



          选型表

          型号
          		 节数 接头形式 节距（P） 内节内宽 滚子外径 销轴外径 销轴长度 链板高度 链板厚度
          代码 系列 W D1 D2 L L1 H T t
          E-VMY01 06B 4~    卡扣式    9.525 5.72 6.35 3.28 13.5 14.1 8.2 1.4 1.1
          E-VMY02
          E-VMY11 08B 12.7 7.75 8.51 4.45 17 18.2 11.8 1.5 1.5
          E-VMY12
          E-VMY21 10B 15.875 9.65 10.16 5.08 19.6 20.9 14.7 1.7  1.7
          E-VMY22
          E-VMY31 12B 19.05 11.68 12.07 5.72  22.7  24.2  16.1 1.8 1.8
          E-VMY32
          E-VMY41 16B 25.4 17.02 15.88 8.28  36.1  37.4  21 4.15 3.1
          E-VMY42
