        链条/链条接头 直板输送型 钢

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 钢

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 10 项未选择

          代码

          参数选型

          形式

          排数

          标准

          特征

          种类筛选

          链条接头
          链条接头
          直板输送链条
          直板输送链条

          产品选型

          系列

          排数

          节数

          4~99999
          /1

          接头形式

          技术图档

          3D预览

          材质图

          参数图

          材质图

          输送链条

          代码 类型 排数 材质
          VMZ51 标准型 A系列链条 1 钢
          VMZ52 2
          VMZ61 B系列链条 1
          VMZ62 2



          链条接头

          代码 类型 排数 材质
          VMV06 全扣型 1 钢
          VMV07 2
          VMV36 半扣型 1
          VMV37 2

          链条节数为偶数节时，产品附带一个全扣链条接头。
          链条节数为奇数节时，产品附带一个半扣链条接头。
          另需接头可单独订购。

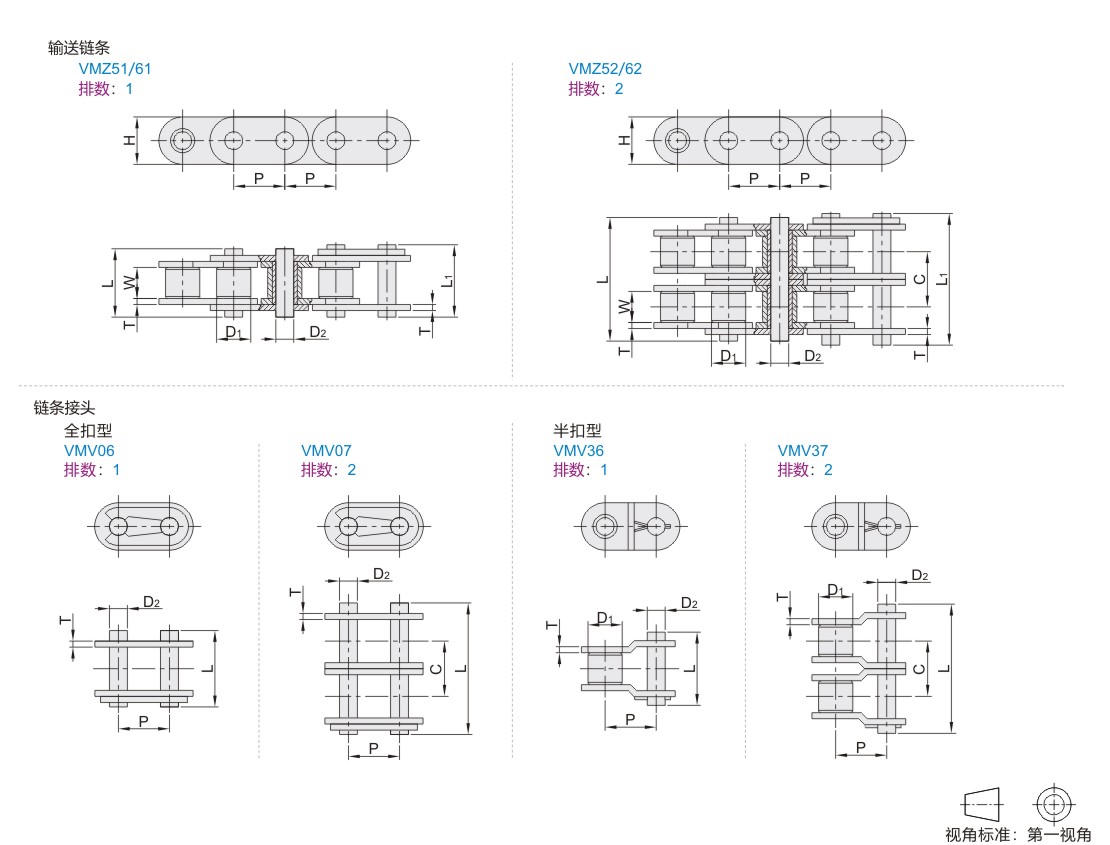

          参数图



          输送链条

          型号 排数 节数
          (最小单位1)          		 接头形式 ISO
          链号          		 节距
          P          		 内节宽度
          W(min)          		 滚子外径
          D1(max)          		 销轴外径
          D2(max)          		 销轴长度 链板高度
          H(max)          		 链板厚度
          T          		 排距
          C          		 适配链条接头型号
          代码 系列 L(max) L1(max) 全扣型 半扣型
          VMZ51 C40 1 4~ A(卡扣) 08A 12.7 7.85 7.92 3.97 16.5 17.9 12 1.5 — VMV06-C40-1 VMV36-C40-1
          C50 10A 15.875 9.4 10.16 5.08 20.6 21.9 15.05 2.03 VMV06-C50-1 VMV36-C50-1
          C60 12A 19.05 12.57 11.91 5.94 25.48 26.7 18 2.42 VMV06-C60-1 VMV36-C60-1
          VMZ52 C40 2 08A 12.7 7.85 7.92 3.97 30.9 32.3 12 1.5 14.38 VMV07-C40-2 VMV37-C40-2
          C50 10A 15.875 9.4 10.16 5.08 38.4 40 15.05 2.03 18.11 VMV07-C50-2 VMV37-C50-2
          C60 12A 19.05 12.57 11.91 5.94 48.4 49.5 18 2.42 22.78 VMV07-C60-2 VMV37-C60-2
          VMZ61 C08B 1 08B 12.7 7.75 8.51 4.45 16.85 18.2 11.8 1.6 — VMV06-C08B-1 VMV36-C08B-1
          C10B 10B 15.875 9.65 10.16 5.08 19.5 20.5 14.6 1.7 VMV06-C10B-1 VMV36-C10B-1
          C12B 12B 19.05 11.68 12.07 5.72 22.45 23.4 16.1 1.85 VMV06-C12B-1 VMV36-C12B-1
          VMZ62 C08B 2 08B 12.7 7.75 8.51 4.45 30.7 32.2 11.8 1.6 13.92 VMV07-C08B-2 VMV37-C08B-2
          C10B 10B 15.875 9.65 10.16 5.08 36.15 37.2 14.6 1.7 16.59 VMV07-C10B-2 VMV37-C10B-2
          C12B 12B 19.05 11.68 12.07 5.72 42.1 42.9 16.1 1.85 19.46 VMV07-C12B-2 VMV37-C12B-2



          链条接头

          型号 排数
          代码 系列
          VMV06
          VMV36          		 C40 1
          C50
          C60
          VMV07
          VMV37          		 C40 2
          C50
          C60
          VMV06
          VMV36          		 C08B 1
          C10B
          C12B
          VMV07
          VMV37          		 C08B 2
          C10B
          C12B
