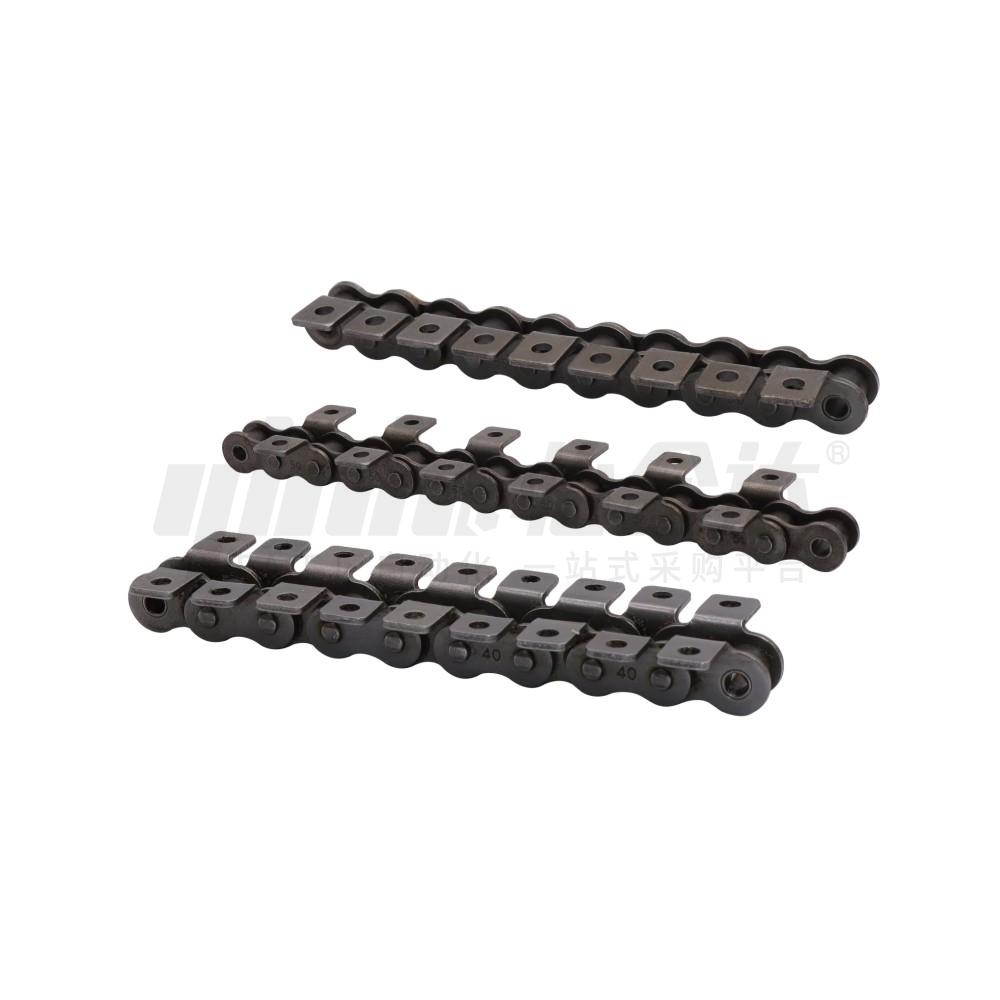

        经济型 短节距输送链条 带附件单侧型·单孔型 带附件双侧型·单孔型

        品牌名称：

        怡合达

        条件筛选：

        主体材质 钢
        特征 A系列链条
        种类筛选 经济型短节距输送链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 7 项未选择

          代码

          参数选型

          类型

          系列

          节距

          附件形式

          产品选型

          规格

          节数

          4~10000
          /2

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 系列 ISO链号 节距(P) 附件 材质
          E-VMQ01 带附件单侧型
          短节距输送链条          		 40系列 08A 12.7  全链节带附件 钢
          E-VMQ02 每2节带附件
          E-VMQ04 每4节带附件
          E-VMQ11 50系列 10A 15.875  全链节带附件
          E-VMQ12 每2节带附件
          E-VMQ14 每4节带附件
          E-VMQ21 60系列 12A 19.05  全链节带附件
          E-VMQ22 每2节带附件
          E-VMQ24 每4节带附件
          E-VMQ31 80系列 16A 25.4  全链节带附件
          E-VMQ32 每2节带附件
          E-VMQ34 每4节带附件
          E-VMQ51 带附件双侧型
          短节距输送链条          		 40系列 08A 12.7  全链节带附件
          E-VMQ52 每2节带附件
          E-VMQ54 每4节带附件
          E-VMQ61 50系列 10A 15.875  全链节带附件
          E-VMQ62 每2节带附件
          E-VMQ64 每4节带附件
          E-VMQ71 60系列 12A 19.05  全链节带附件
          E-VMQ72 每2节带附件
          E-VMQ74 每4节带附件
          E-VMQ81 80系列 16A 25.4  全链节带附件
          E-VMQ82 每2节带附件
          E-VMQ84 每4节带附件


          附件仅作为传送用途，请勿用于精准定位。
          ※ 最末的链节可作为附带的接头链节。

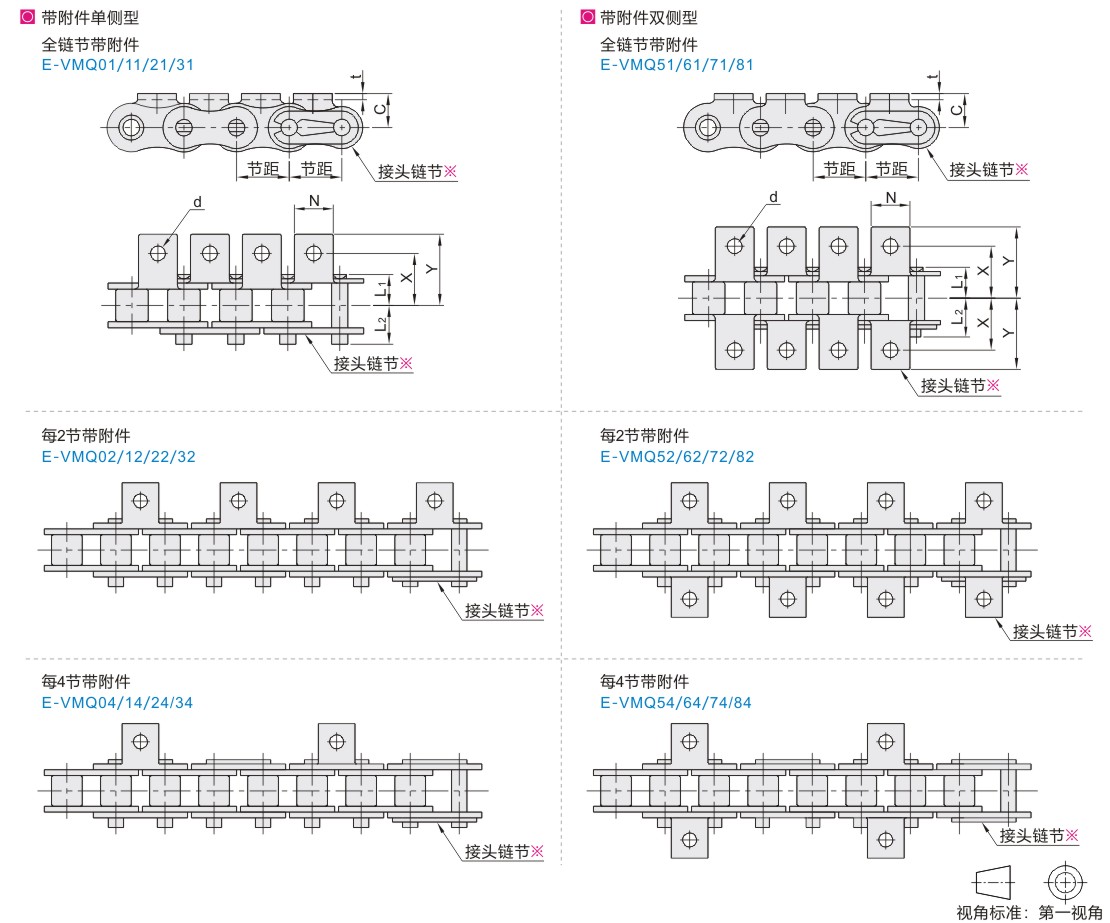

          参数图



          选型表



          型号 节数 销 板 附件 容许最大张力
          KN(kgf)
          代码 规格 L1 L2 t C X Y N d
          40系列 E-VMQ01 E-VMQ02 E-VMQ04 E-VMQ51 E-VMQ52 E-VMQ54 40  4~ 8.07  9.48  1.5  7.9  12.7  17.4  9.5  3.6  2.75(280)
          50系列 E-VMQ11 E-VMQ12 E-VMQ14 E-VMQ61 E-VMQ62 E-VMQ64 50  10.17  11.63  2  10.3  15.9  22.3  12.7  5.5  4.41(450)
          60系列 E-VMQ21 E-VMQ22 E-VMQ24 E-VMQ71 E-VMQ72 E-VMQ74 60  12.7  14.2  2.4  11.9  19.05  27.2  15.9  5.2  6.28(640)
          80系列 E-VMQ31 E-VMQ32 E-VMQ34 E-VMQ81 E-VMQ82 E-VMQ84 80  16.15  19.25  3.2  15.9  25.4  35.2  19.1  6.8  10.69(1090)
