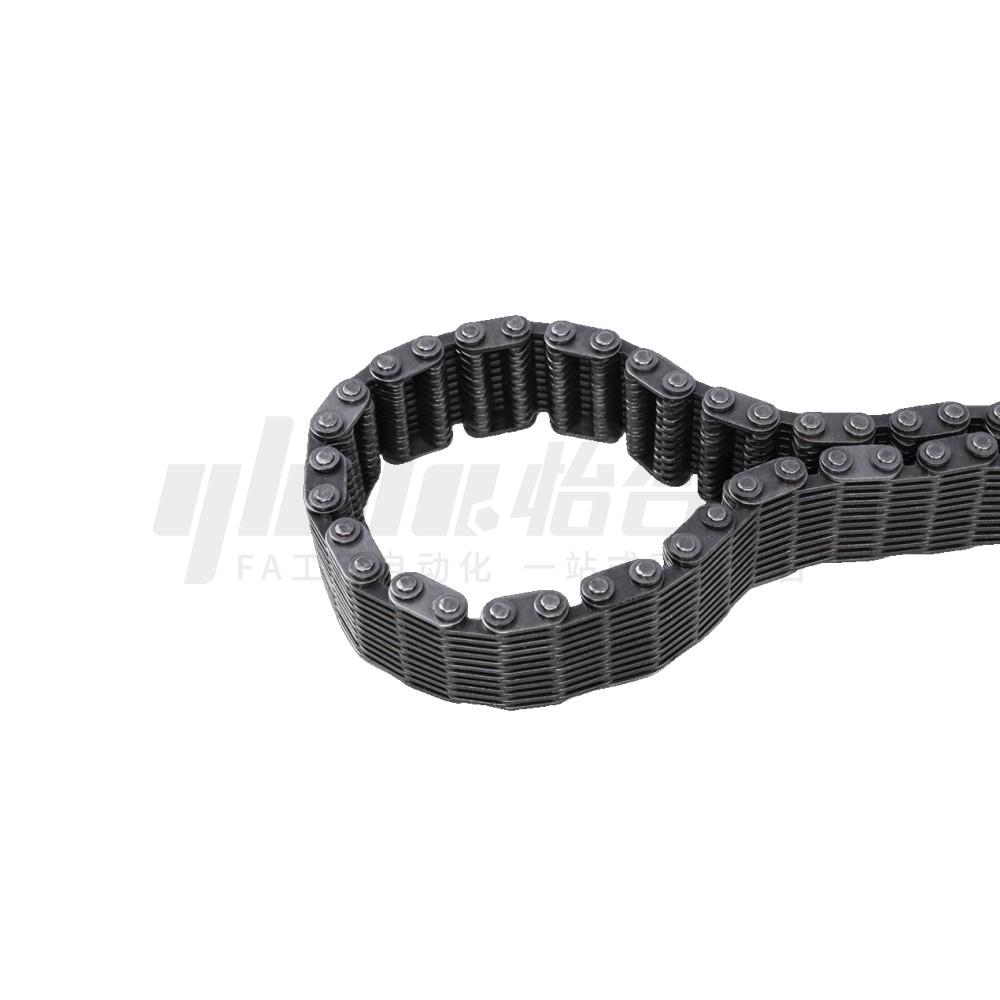

        齿形链条 弯链板型

        品牌名称：

        怡合达

        条件筛选：

        类型 标准型
        主体材质 钢
        特征 弯链板型
        种类筛选 链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          系列

          节距

          产品选型

          系列

          W

          节数

          4~99999
          /2

          技术图档

          3D预览

          材质图

          参数图

          材质图
          代码 类型 系列 节距P 材质
          VMJ01 弯链板型 CL08 12.7 钢
          VMJ02 CL10 15.875

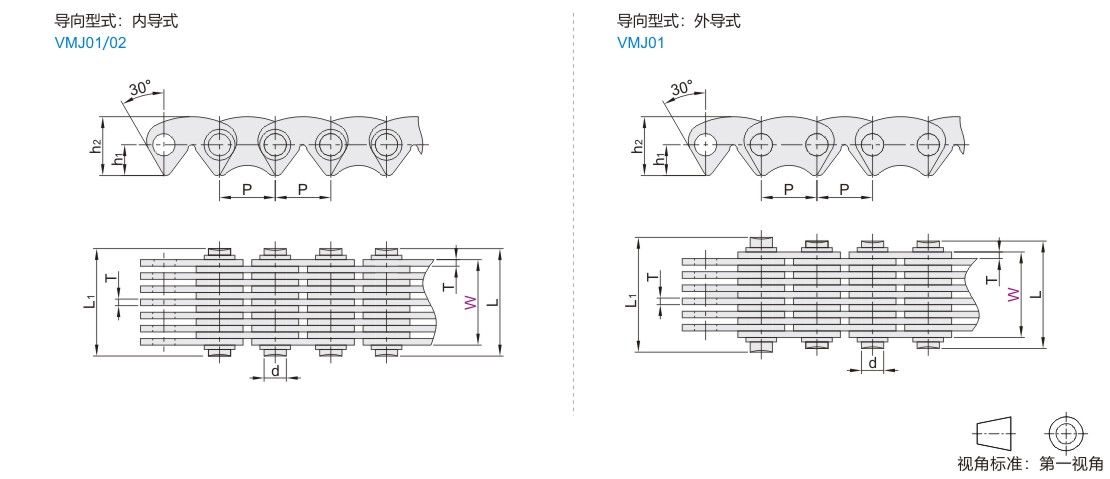

          参数图


          选型表

          型号 链宽
          W          		 节数
          (最小单位2)          		 片数 轴销直径
          d          		 轴销长度 孔中心到
          齿尖距离h1          		 链板高度
          h2          		 链板厚度
          T          		 导向型式 极限拉伸载荷
          (kN/lbf)          		 平均拉伸载荷
          (kN)          		 重量
          (kg/m)
          代码 系列 L L1
          VMJ01 CL08 19.5 4~ 13 5.08 24.5 26 7 13.4 1.5 外导式 23.4/5318 26.2 1.15
          22.5 15 27.5 29 27.4/6227 30.6 1.33
          25.5 17 30.5 32 31.3/7114 35 1.5
          28.5 19 33.5 35 内导式 35.2/8000 39.4 1.68
          34.5 23 39.5 41 43/9772 48.1 2.04
          40.5 27 45.5 47 50.8/11364 56.8 2.39
          46.5 31 51.5 53 58.6/13318 65.6 2.74
          52.5 35 57.5 59 66.4/ 15091 74.3 3.1
          VMJ02 CL10 30 15 5.92 37 38.2 8.7 16.7 2 内导式 45.6/10364 50.6 2.21
          38 19 45 46.2 58.6/13318 65 2.8
          46 23 53 54.2 71.7/ 16295 79.5 3.39
          54 27 61 62.2 84.7/ 19250 94 3.99
          62 31 69 70.4 97.7/22204 108.4 4.58
