链轮 15系列 钢
条件筛选：
类型 浮球位置固定型
系列 15(03C)
标准 美国标准
节距 4.763
附件形式 无
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
计算选型
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
主体材质
种类筛选
链轮
链条
产品选型
齿数
节数
4~10000
/2
孔径D(mm)
技术图档
3D预览
产品简介
产品问答
材质图
参数图
材质图
链轮
| 代码 |
类型 |
材质 | 表面处理 |
|
| 国标 | 相当 | |||
| VLB01 | 15系列 | 45 | S45C | 发黑 |
链条
| 代码 |
类型 |
节距（P） | 材质 |
| VMB01 | 15系列 | 4.763 | 钢 |

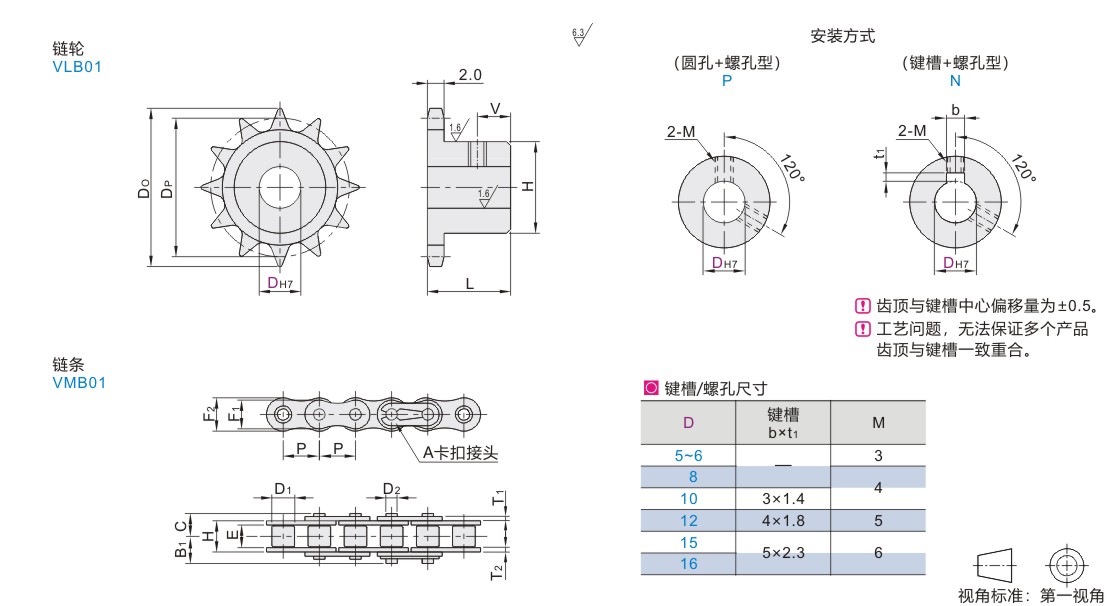

参数图
VLB01
| 型号 | 轴孔径 | 安装方式 |
外径 | 分度圆直径 | 轮毂 | V |
||
| 代码 | 齿数 | DH7 | DO | DP | H | L | ||
| VLB01-15 | 11 | 5 6 | P (圆孔+螺孔型) |
19 | 16.9 | 11 | 10 | 4 |
| 12 | 5 6 8 | 20.5 | 18.4 | 12 | ||||
| 13 | 6 8 | 22 | 19.9 | 14 | ||||
| 14 | 8 | 23.5 | 21.4 | 15 | 12 | 5 | ||
| 15 | 8 | 25 | 22.91 | 17 | ||||
| 16 | 10 | 26.5 | 24.41 | 18 | ||||
| 17 | 10 | 28 | 25.92 | 20 | 14 | 6 | ||
| 18 | 10 | 29.5 | 27.43 | 22 | ||||
| 20 | 10 | 32.5 | 30.44 | 24 | ||||
| 24 | 10 12 15 | N (键槽+螺孔型) |
39 | 36.49 | 30 | 16 | 7 | |
| 26 | 12 15 16 | 42 | 39.51 | 33 | ||||
| 28 | 12 15 16 | 45 | 42.54 | 37 | ||||
| 30 | 12 15 16 | 48 | 45.56 | 39 | 18 | 8 | ||
| 33 | 12 15 16 | 52.5 | 50.1 | 40 | ||||
| 35 | 12 15 16 | 55.5 | 53.13 | 40 | ||||
VMB01
| 型号 | 接头形式 | 内节内高 | 滚子 | 销轴 | 链节 | ||||||||||||||||||||||||||||||||||||||
| 代码 | 节数 | E | D1 | C | B1 | D2 | T1 | T2 | H | F1 | F2 | ||||||||||||||||||||||||||||||||
| VMB01-15 | 4~ | A(卡扣) | 2.38 | 2.48 | 3.05 | 3.85 | 1.62 | 0.6 | 0.6 | 3.58 | 2.86 | 4.3 | |||||||||||||||||||||||||||||||
-
