        链轮 25系列（04C）A系列 钢

        条件筛选：

        类型 浮球位置固定型
        系列 25（04C）
        特征 A系列链条
        标准 美国标准
        节距 6.35
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 6 项未选择

          代码

          参数选型

          主体材质

          种类筛选

          链轮
          链轮
          链条
          链条

          产品选型

          齿数

          节数

          4~10000
          /1

          孔径D(mm)

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图

           链轮

          代码
          		 类型
          		 材质 热处理 表面处理
          国标 相当
          VLC01 25系列
          		 45 S45C 齿顶高频 发黑
          VLC11 0Cr18Ni9 SUS304 — —





          链条

          代码
          		 类型
          		 节距（P） 材质
          VMC01 25系列
          		 6.35
          		 钢
          VMC11 不锈钢



          25系列链轮链条请勿与04B系列链轮链条配合！







          链条节数为偶数节时 ，产品附带一个全扣接头。
          链条节数为奇数节时 ，产品附带一个全扣接头 ，一个半扣接头。
          另需接头可单独订购 ，详情请在怡合达网站搜索VMV01/02/11/21/31/32/41/51/61/62/71/72查看（如遇到其他特殊情况可咨询确认）。

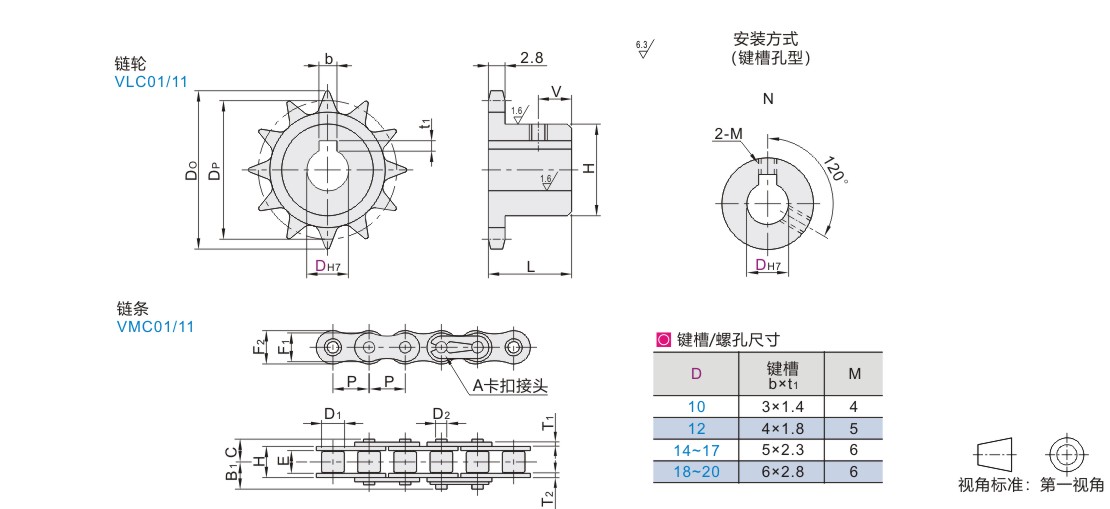

          参数图



          VLC01~11

          型号 轴孔径 外径 分度圆直径 轮毂 V
          代码 齿数 DH7 DO DP H L
          VLC01-25 16           10   12 36 32.55 25 15 6
          17           10   12 38 34.56
          18           10   12 40 36.57
          19           10   12 42 38.58 28
          20           10   12 44 40.59
          21           10   12 46 42.61
          22                  12   15 48 44.62 30
          23                  12   15 50 46.63
          24                  12   15 52 48.65
          25                  12   15   16 54 50.66 35
          26                  12   15   16 56 52.68
          27                  12   15   16 58 54.70
          28                  12   15   16 60 56.71
          30                  12   15   16 64 60.75
          32                         15   16   18   20 68 64.78 40 20 8
          34                         15   16   18   20 72 68.82
          35                         15   16   18   20 74 70.84
          36                         15   16   18   20 76 72.86
          38                         15   16   18   20 80 76.90
          40                         15   16   18   20 84 80.93
          VLC11-25 16           10 36 32.55 21 16 6
          17           10 38 34.56 23
          18           10 40 36.57 25
          19           10   12 42 38.58 26
          20           10   12 44 40.59 28
          21                  12   15 46 42.61 30 18 7
          22                  12   15 48 44.62
          23                  12   15 50 46.63
          24                  12   15 52 48.65
          25                  12   15 54 50.66
          26                  12   15 56 52.68
          27                  12   15 58 54.70
          28                  12   15 60 56.71
          30                  12   15 64 60.75
          32                  12   15 68 64.78



          VMC01~11

          型号 接头形式
          		 内节内高 套筒 销轴 链节
          代码 节数 E D1 C B1 D2 T1 T2 H F1 F2
          VMC01-25
          VMC11-25          		 4~ A(卡扣) 3.18  3.30  3.85  4.65  2.31  0.76  0.76  4.80  5.21  6.02
