链轮 35系列（06C）A系列钢

条件筛选：

类型浮球位置固定型

系列 35（06C）

特征 A系列链条

标准美国标准

节距 9.525

附件形式无

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 7 项未选择

代码

参数选型

主体材质

种类筛选

链轮

链条

产品选型

齿数

节数

4~10000

/1

孔径D(mm)

接头形式

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

链轮

代码	类型	材质		热处理	表面处理
		国标	相当
VLD02	35系列	45	S45C	齿顶高频	发黑
VLD11		0Cr18Ni9	SUS304	—	—

链条

代码	类型	节距（P）	材质
VMD01	35系列	9.525	钢
VMD21	35系列	9.525	不锈钢

35系列链轮链条请勿与06B系列链轮链条配合！

键槽/螺孔尺寸

D			键槽 b×t1			M

10			3×1.4			4
12			4×1.8			5
14~17			5×2.3			6
18~22			6×2.8			6
24~30			8×3.3			8
32~38			10×3.3			8

H值中带*号数据的链轮轮毂上有槽

齿数			S		GD
9			4.4		17
10					20
11					23
12					26
13					29

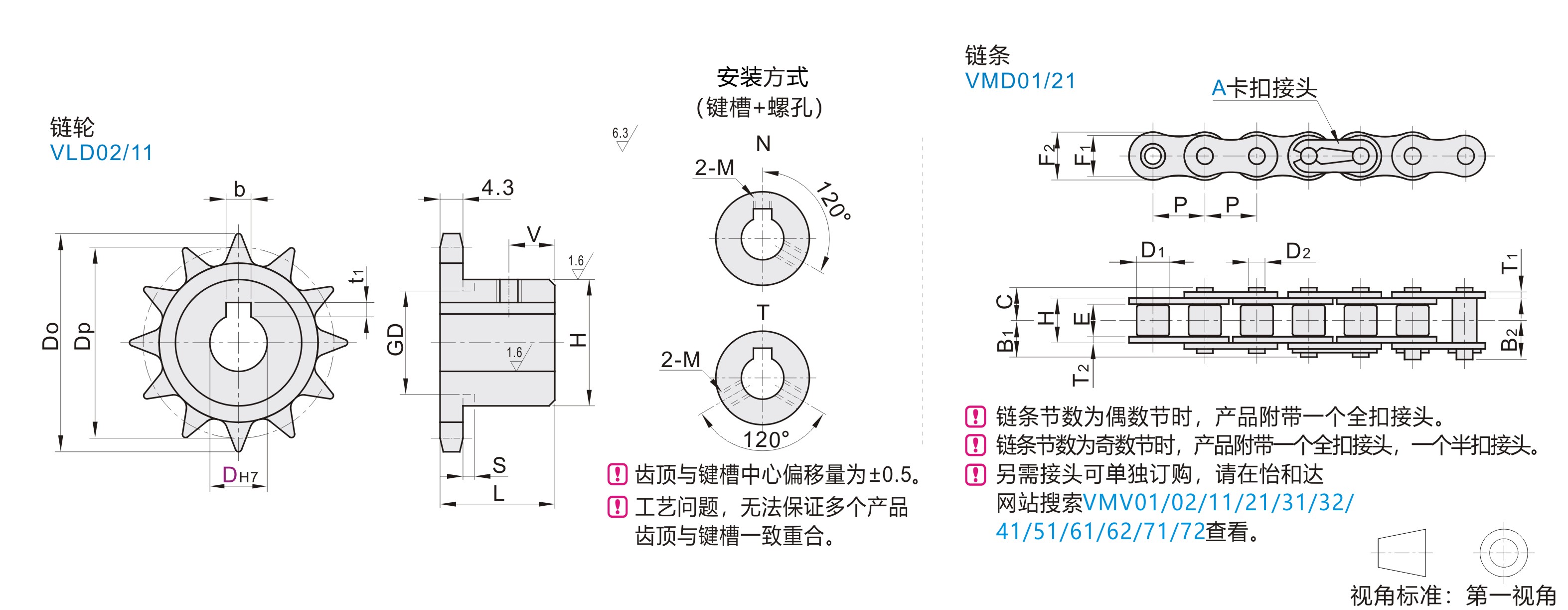

参数图

VLD02~11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
VLD02-35	9	10	32	27.85	21.5*	20	6
	10	10 12	34	30.82	24.5*
	11	10 12 (14)	38	33.81	27*
	12	10 12 14 15 16 17	41	36.8	30.5*
	13	10 12 14 15 16 17 (18)	44	39.8	32*
	14	10 12 14 15 16 17 (18) (19) (20)	47	42.81	32
	15	10 12 14 15 16 17 18 19 20	51	45.81	35
	16	10 12 14 15 16 17 18 19 20 22 (24) (25)	54	48.82	37
	17	12 14 15 16 17 18 19 20 22 24 25	57	51.84	41
	18	12 14 15 16 17 18 19 20 22 24 25	60	54.85	44
	19	12 14 15 16 17 18 19 20 22 24 25 28	63	57.87	47
	20	12 14 15 16 17 18 19 20 22 24 25 28 30	66	60.89	50
	21	12 14 15 16 17 18 19 20 22 24 25 28 30 32	69	63.91	53
	22	12 14 15 16 17 18 19 20 22 24 25 28 30 32	72	66.93	56
	23	12 14 15 16 17 18 19 20 22 24 25 28 30 32	75	69.95	60
	24	12 14 15 16 17 18 19 20 22 24 25 28 30 32	78	72.97	53	22	8
	25	15 16 17 18 19 20 22 24 25 28 30 32	81	76
	26	15 16 17 18 19 20 22 24 25 28 30 32	84	79.02
	27	15 16 17 18 19 20 22 24 25 28 30 32	87	82.05
	28	15 16 17 18 19 20 22 24 25 28 30 32	90	85.07
	30	15 16 17 18 19 20 22 24 25 28 30 32	96	91.12
	32	15 16 17 18 19 20 22 24 25 28 30 32	102	97.18
	34	15 16 17 18 19 20 22 24 25 28 30 32	109	103.23
	35	15 16 17 18 19 20 22 24 25 28 30 32	112	106.26
	36	15 16 17 18 19 20 22 24 25 28 30 32	115	109.29
	38	20 22 24 25 28 30 32 35 38	121	115.34	63	25	10
	40	20 22 24 25 28 30 32 35 38	127	121.4	63	25	10
VLD11-35	10	10 12	34	30.82	24.5*	20	6
	11	10 12	38	33.81	27*
	12	10 12 15	41	36.8	30.5*
	13	10 12 15 16	44	39.8	32*
	14	10 12 15 16	47	42.81	32
	15	10 12 15 16	51	45.81	35
	16	10 12 15 16 18 20	54	48.82	37
	17	12 15 16 18 20	57	51.84	41
	18	12 15 16 18 20	60	54.85	44
	20	12 15 16 18 20	66	60.89	50
	21	12 15 16 18 20	69	63.91	53
	22	12 15 16 18 20	72	66.93	56
	23	12 15 16 18 20	75	69.95	60
	24	12 15 16 18 20 22 25	78	72.97	53	22	8
	30	15 16 18 20 22 25	96	91.12
	32	15 16 18 20 22 25	102	97.18
	40	18 20 22 25 30	127	121.4	63	25	10

带( )D尺寸对应规格的安装方式为T，其余为N。

VMD01~21

型号

接头
形式

内节内高

套筒

销轴

链节

代码

节数

E

D1

C

B1

B2

D2

T1

T2

H

F1

F2

VMD01-35
VMD21-35

4~

A(卡扣)

4.78

5.08

5.80

6.95

7.60

3.60

1.28

1.28

7.46

7.81

9.05
