链轮 50系列（10A）A系列钢

条件筛选：

系列 50（10A）

特征 A系列链条

标准美国标准

节距 15.875

附件形式无

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 8 项未选择

代码

参数选型

主体材质

类型

种类筛选

链轮

链条

产品选型

齿数

节数

4~10000

/1

孔径D(mm)

接头形式

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

链轮

代码	类型	材质		热处理	表面处理
		国标	相当
VLG02	50系列	45	S45C	齿顶高频	发黑
VLG11		0Cr18Ni9	SUS304	—	—

链条

代码	类型		节距（P）	材质
VMG01	50系列	标准型	15.875	钢
VMG02		标准型		不锈钢
VMG03		自润滑型		钢（含油衬套）
VMG21		重载型		钢

50系列链轮链条请勿与10B系列链轮链条配合！

H值中带*号数据的链轮轮毂上有槽

齿数			S		GD
9			6.4		29
10					34
11					39
12					44
13					49

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索VMV01/02/11/21/31/32/41/51/61/62/71/72查看（如遇到其他特殊情况可咨询确认）。

参数图

VLG02

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
VLG02-50	9	16 17 18 19	53	46.42	34*	25	5
	10	15 16 17 18 19 20 22 (24) (25)	58	51.37	40*
	11	15 16 17 18 19 20 22 24 25	64	56.35	45.5*
	12	15 16 17 18 19 20 22 24 25 28 30 32	69	61.34	50*
	13	14 15 16 17 18 19 20 22 24 25 28 30 32	74	66.34	51*
	14	14 15 16 17 18 19 20 22 24 25 28 30 32 35	79	71.34	52		7
	15	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38	84	76.35	57
	16	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40	89	81.37	62
	17	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 (45)	94	86.39	67
	18	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	100	91.42	72	28	8
	19	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	105	96.45	73
	20	14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 50	110	101.48
	21	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	115	106.51
	22	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	120	111.55
	23	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	125	116.58
	24	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	130	121.62
	25	17 18 19 20 22 24 25 28 30 32 35 38 40 42 45	135	126.66
	26	24 25 28 30 32 35 38 40 45	140	131.70
	27	24 25 28 30 32 35 38 40 45	145	136.74
	28	24 25 28 30 32 35 38 40 42 45	150	141.79
	29	24 30	155	146.83
	30	22 25 28 30 32 35 38 40 45	161	151.87
	32	25 28 30 32 35 38 40 45	171	161.96
	33	35	176	167.01
	34	25 28 30 32 35 38 40 45	181	172.05
	35	25 28 30 32 35 38 40 45	186	177.1

带( )D尺寸对应规格的安装方式为T，其余为N。

VLG11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
VLG11-50	10	20 22	58	51.37	40*	25	5
	11	20 22 24 25	64	56.35	45.5*
	12	20 22 24 25	69	61.34	50*
	13	20 22 24 25	74	66.34	51*
	14	20 22 24 25 28 30	79	71.34	52		7
	15	20 22 24 25 28 30 32	84	76.35	57
	16	20 22 24 25 28 30 32 38	89	81.37	62
	17	20 22 24 25 28 30 32 35 38	94	86.39	67
	18	20 22 24 25 28 30 32 35 38 40	100	91.42	72	28	8
	19	20 22 24 25 28 30 32 35 38 40	105	96.45	73
	20	20 22 24 25 28 30 32 35 38 40	110	101.48
	21	20 25 30 35 40	115	106.51
	22	20 25 30 35 40	120	111.55
	23	20 25 30 35	125	116.58
	24	20 25 30 35	130	121.62
	25	20 25 30 35 40	135	126.66
	26	20 25 30 35	140	131.7
	28	20 25 30 35 40	150	141.79
	30	20 25 30 35 40	161	151.87
	32	25 30 35	171	161.96
	35	25 30 35	186	177.1

VLG11安装方式为N。

VMG01~21

型号		接头形式	内节内高	滚子外径	销轴				链节
代码	节数	接头形式	E	D1	C max	B1 max	B2 max	D2 max	T1	T2	H	F1	F2
标准型 VMG01-50 VMG02-50	4~	A(卡扣)	9.52	10.16	10.03	12.28	12.28	5.09	2.01	2.01	13.84	13.02	15.08
自润滑型 VMG03-50			9.4		10.93	11.93	13.23		2	2.35	14.1
重载型 VMG21-50			9.52		10.93	11.93	13.23		2.38	2.38	14.50

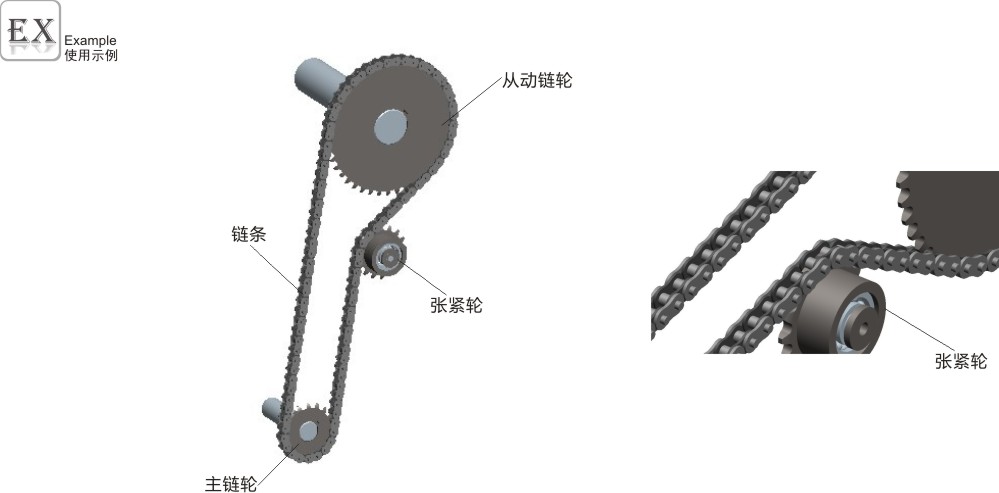

使用示例
