链轮 60系列（12A）A系列钢

条件筛选：

系列 60（12A）

特征 A系列链条

标准美国标准

节距 19.05

附件形式无

产品型号：

请先点击左下侧选项进行选型>>

登录后可查看价格、加入购物车、一键购买

立即登录

计算选型

SKU信息

3D模型

3D图库

常规选型

图纸选型

型号：

型号筛选

未生成型号，还有 8 项未选择

代码

参数选型

主体材质

类型

种类筛选

链轮

链条

产品选型

齿数

节数

4~10000

/1

孔径D(mm)

接头形式

技术图档

3D预览

产品简介

产品问答

材质图

参数图

材质图

链轮

代码	类型	材质		热处理	表面处理
		国标	相当
VLK02	60系列	45	S45C	齿顶高频	发黑
VLK11		0Cr18Ni9	SUS304	—	—

链条

代码	类型		节距（P）	材质
VMK01	60系列	标准型	19.05	钢
VMK02		标准型		不锈钢
VMK03		自润滑型		钢（含油衬套）
VMK21		重载型		钢

60系列链轮链条请勿与12B系列链轮链条配合！

键槽/螺孔尺寸

D			键槽 b×t1			M

18~22			6×2.8			6
24~30			8×3.3			8
32~38			10×3.3			8
40~42			12×3.3			8
45~50			14×3.8			10
55			16×4.3			12

H值中带*号数据的链轮轮毂上有槽

齿数			S		GD
9			8		32
10					37
11					45

链条节数为偶数节时，产品附带一个全扣接头。
链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
另需接头可单独订购，详情请在怡合达网站搜索VMV01/02/11/21/31/32/41/51/61/62/71/72查看（如遇到其他特殊情况可咨询确认）。

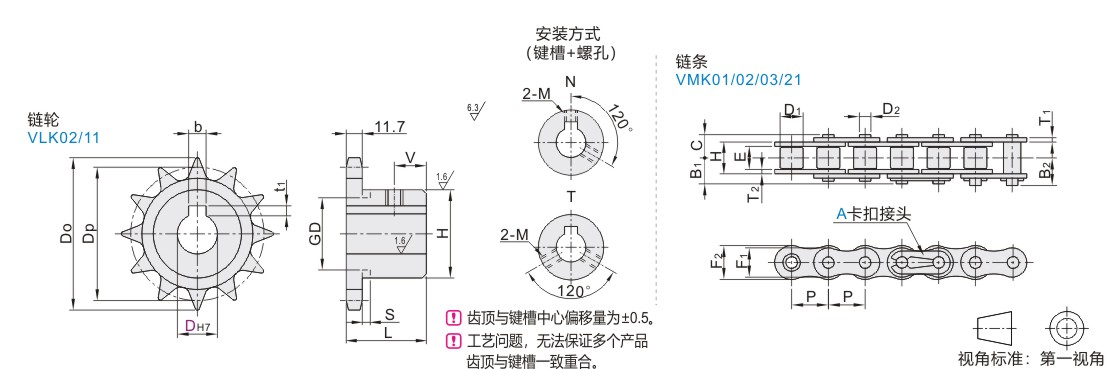

参数图

VLK02~11

型号		轴孔径	外径	分度圆直径	轮毂		V
代码	齿数	DH7	Do	Dp	H	L	V
VLK02-60	9	19 20 22 (24)	63	55.7	43*	32	6
	10	19 20 22 24 25 (28) (30)	70	61.65	49*
	11	19 20 22 24 25 28 30 (32)	76	67.62	51*
	12	19 20 22 24 25 28 30 32 35	83	73.6	51		8
	13	19 20 22 24 25 28 30 32 35 38 (40)	89	79.6	57
	14	19 20 22 24 25 28 30 32 35 38 40	95	85.61	62
	15	18 19 20 22 24 25 28 30 32 35 38 40 42 45	101	91.62	68
	16	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50	107	97.65	73
	17	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50	113	103.67	73
	18	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	119	109.71	83	40	12
	19	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	126	115.74
	20	19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	132	121.78
	21	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	138	127.82
	22	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	144	133.86
	23	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	150	139.9
	24	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	156	145.95
	25	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	162	151.99
	26	20 22 24 25 28 30 32 35 38 40 42 45 48 50 55	168	158.04
	27	22 24 25 28 30 32 35 38 40 42 45 48 50	174	164.09
	28	22 24 25 28 30 32 35 38 40 42 45 48 50	180	170.14
	30	22 24 25 28 30 32 35 38 40 42 45 48 50	193	182.25
VLK11-60	10	20 22 25	68	61.65	49*		6
	11	20 22 25	76	67.62	51*		6
	12	20 22 25	83	73.6	51		8
	13	20 22 25 28	89	79.6	57
	14	20 22 25 28	95	85.61	62
	15	20 22 25 28 30 32 35 38	101	91.62	68
	16	25 28 30 32 35 38	107	97.65	73
	17	25 28 30 32 35 38	113	103.67	73
	18	25 28 30 32 35 38 40	119	109.71	83	40	12
	19	25 28 30 32 35 38 40	126	115.74
	20	25 28 30 32 35 38 40	132	121.78
	21	30 35 40	138	127.82
	22	30 35 40	144	133.86
	23	30 35 40	150	139.9
	24	30 35 40	156	145.95
	25	30 35 40	162	151.99
	30	30 35 40	193	182.25

带( )D尺寸对应规格的安装方式为T，其余为N。

VMK01~21

型号		接头形式	内节内高	滚子外径	销轴				链节
代码	节数	接头形式	E	D1	C max	B1 max	B2 max	D2 max	T1	T2	H	F1	F2
标准型 VMK01-60 VMK02-60	4~	A(卡扣)	12.70	11.91	12.58	15.13	15.13	5.94	2.38	2.38	17.75	15.62	18.1
自润滑型 VMK03-60			12.57		14.25	15.55	16.75		2.4	3.2	18.97
重载型 VMK21-60			12.70		14.25	15.55	16.75		3.18	3.18	19.43
