        链轮 80系列（16A）A系列 钢

        条件筛选：

        系列 80（16A）
        特征 A系列链条
        标准 美国标准
        节距 25.4
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          主体材质

          类型

          种类筛选

          链轮
          链轮
          链条
          链条

          产品选型

          齿数

          节数

          4~10000
          /1

          孔径D(mm)

          接头形式

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图

          链轮

          代码
          		 类型
          		 材质 热处理 表面处理
          国标 相当
          VLL02 80系列
          		 45 S45C 齿顶高频 发黑
          VLL11 0Cr18Ni9 SUS304 — —



          链条

          代码
          		 类型
          		 节距（P） 材质
          VML01 80系列
          		 标准型 19.05
          		 钢
          VML02 不锈钢
          VML21 重载型 钢



          80系列链轮链条请勿与16B系列链轮链条配合！



          H值中带*号数据的链轮轮毂上有槽

          齿数 S GD
          9 10.4 44







           链条节数为偶数节时 ，产品附带一个全扣接头。
          链条节数为奇数节时 ，产品附带一个全扣接头 ，一个半扣接头。
          另需接头可单独订购 ，详情请在怡合达网站搜索VMV01/02/11/21/31/32/41/51/61/62/71/72查看（如遇到其他特殊情况可咨询确认）。

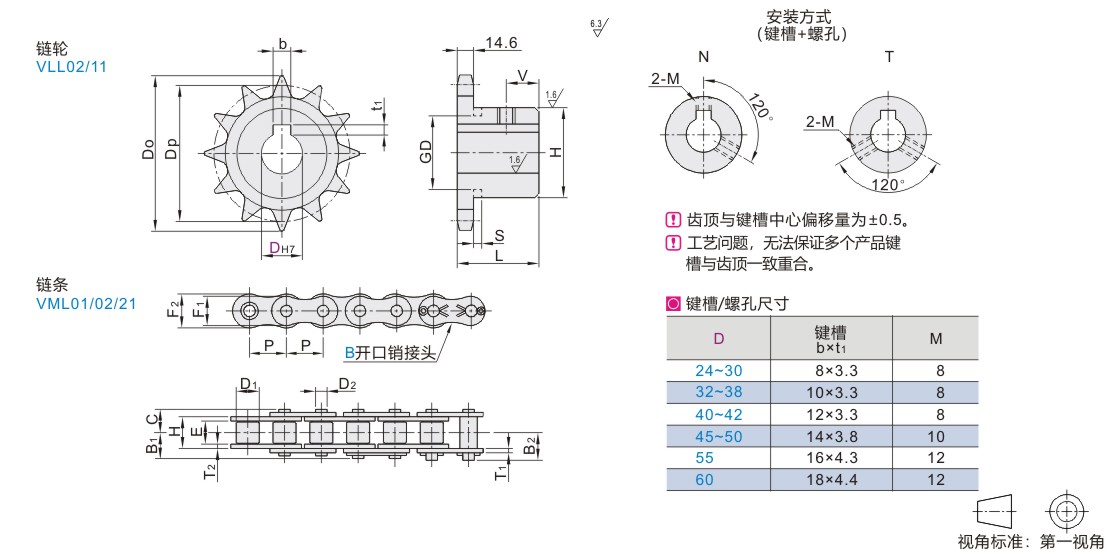

          参数图



          链轮

          型号 轴孔径 外径 分度圆直径 轮毂 V
          代码 齿数 DH7 Do Dp H L
          VLL02-80 9         25   28   30   32   35 85 74.27 58* 40 7
          10         25   28   30   32 93 82.19 52 12
          11         25   28   30   32   35   38 102 90.16 60
          12         25   28   30   32   35   38   40   42   (45) 110 98.14 67
          13         25   28   30   32   35   38   40   42    45   48   50 118 106.14 77
          14         25   28   30   32   35   38   40   42    45   48   50 127 114.15
          15         25   28   30   32   35   38   40   42    45   48   50   55   60 135 122.17 93
          16         25   28   30   32   35   38   40   42    45   48   50   55   60 143 130.2
          17         25   28   30   32   35   38   40   42    45   48   50   55   60 151 138.23
          18         25   28   30   32   35   38   40   42    45   48   50   55   60 159 146.27
          19         25   28   30   32   35   38   40   42    45   48   50   55   60 167 154.32
          20         25   28   30   32   35   38   40   42    45   48   50   55   60 176 162.37
          21         25   28   30   32   35   38   40   42    45   48   50   55   60 184 170.42
          VLL11-80 10         25          30 93 82.19 52 40 12
          12         25          30 110 98.14 67
          13         25          30 118 106.14 77
          14         25          30 127 114.15
          15         25          30 135 122.17 93
          16                       30        35 143 130.2
          20                                   35           40 176 162.37



          带( )D尺寸对应规格的安装方式为T，其余为N。



          链条

          型号 接头形式
          		 内节内高 滚子 销轴 链节
          代码 节数 E min D1 max C max B1 max B2 max D2 max T1 T2 H F1 max F2 max
          标准型VML01-80VML02-80 4~ B(开口销) 15.75 15.88 16.30 18.30 20.20 7.94 3.18 3.18 22.60 20.83 24.13
          重载型VML21-80 15.88 17.95 19.95 22.35 7.94 3.99 3.99 24.28
