        双节距小滚子输送链轮/链条/接头 标准型 钢

        条件筛选：

        类型 浮球位置固定型
        特征 配双节距大滚子链条用
        形式 全扣型
        附件形式 无

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 10 项未选择

        代码

        参数选型

        主体材质

        系列

        节距

        种类筛选

        双节距大滚子输送链轮
        双节距大滚子输送链轮
        双节距大滚子输送链条
        双节距大滚子输送链条
        双节距大滚子全扣接头
        双节距大滚子全扣接头

        产品选型

        齿数

        系列

        节数

        4~10000
        /2

        孔径D(mm)

        接头形式

        技术图档

        3D预览

        产品简介

        产品问答

        材质图

        参数图

        材质图

        链轮

        代码 类型 系列 材质 热处理 表面处理
        国标 相当
        VLP01 双节距大滚子输送链轮
        		 2042系列 45
        		 S45C
        		 齿顶高频 发黑
        VLP11 2052系列
        VLP21 2062系列



         链条

        代码 类型 系列 节距(P) 材质
        VMM01 双节距大滚子输送链条 2042
        		 25.4
        		 钢
        VMM11 2052 31.75
        VMM21 2062 38.1



        双节距大滚子全扣接头

        代码 类型 材质
        VMV16 双节距大滚子全扣接头 钢



        键槽/螺孔尺寸

        D 键槽
        b×t1        		 M
        25·30 8×3.3 8
        35 10×3.3 8
        40 12×3.3 8
        45 14×3.8 10

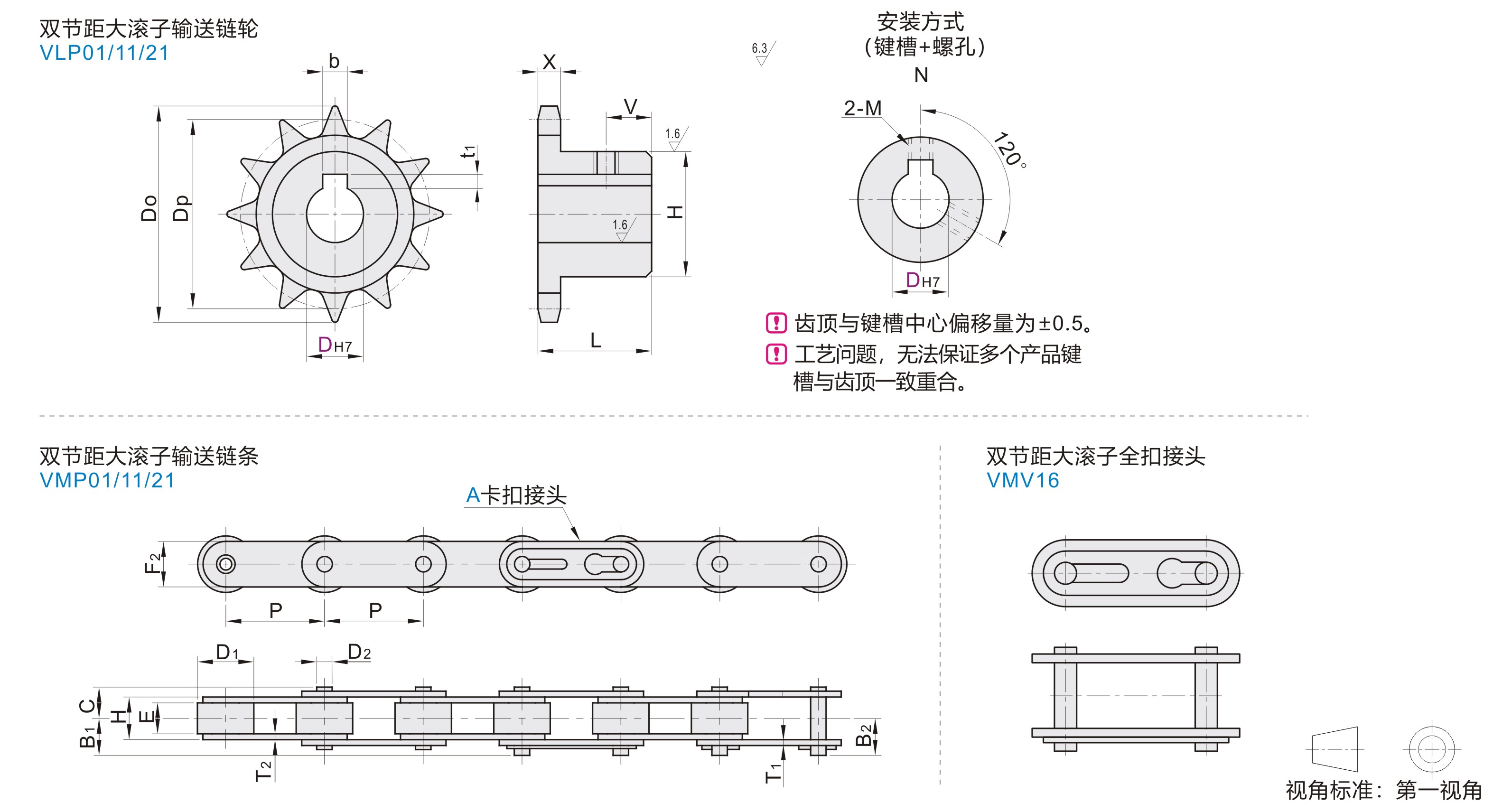

        参数图



        双节距大滚子输送链轮

        型号 轴孔径 外径 分度圆直径 轮毂 V X
        代码 齿数 DH7 Do Dp H L
        2042系列
        VLP01-2042        		 10 25  30  35 93 82.20 63 25 7 7.2
        11 25  30  35 102 90.16
        12 25  30  35 108 98.14
        13 25  30  35 118 106.14
        14 25  30  35 127 114.15
        2052系列
        VLP11-2052        		 10 25  30  35  40 116 102.75 73 28 8 8.7
        11 25  30  35  40 127 112.70
        12 25  30  35  40 138 122.67
        13 25  30  35  40 148 132.67
        14 25  30  35  40 158 142.68
        15 25  30  35  40 168 152.71
        2062系列
        VLP21-2062        		 10       30  35  40  45 140 123.29 80 45 12 11.7
        11       30  35  40  45 153 135.23
        12       30  35  40  45 165 147.21



        双节距大滚子输送链条

        型号 接头形式 内节内高 滚子 销轴 链节
        代码 节数 E D1 C B1 B2 D2 T1 T2 H F2
        2042系列  VMP01-2042 4~ A(卡扣) 7.92  15.88  8.16  9.36  10.56  3.98  1.49  1.49  11.17  12.06
        2052系列  VMP11-2052 9.52  19.05 10.15  11.55  12.32  5.09  2.01  2.01  13.84  15.08
        2062系列  VMP21-2062 12.7  22.22 12.63  14.00  15.43  5.96  2.38  2.38  17.75  18.09



        双节距大滚子全扣接头

        型号 节距
        代码 系列
        VMV16 2042 25.4
        2052 31.75
        2062 38.1
