同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 6 项未选择

      代码

      参数选型

      主体材质

      产品选型

      倍速

      规格

      齿数

      d

      图片仅供参考，请以已选的规格为准

        倍速链惰轮 从动轮型 S45C 发黑

        条件筛选：

        动力 从动轮
        种类筛选 倍速链惰轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库

        技术图档

        全部型号

        3D预览

        产品简介

        材质图

        参数图

        材质图
        代码 本体材质 材质 热处理 表面处理
        国标 相当 轴承
        VLW25 45  S45C 钢  一  发黑
        VLW26 0Cr18Ni9 SUS304 不锈钢  一

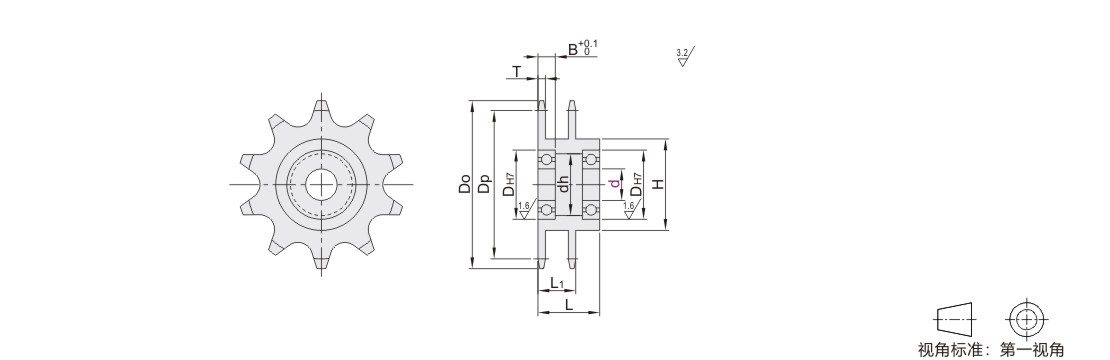

        参数图



         选型表

        型号 规格 齿数 d 轴承型号 B dh DH7      外径 分度圆直径 T H L L1
        代码 倍速      Do Dp
        VLW25
        VLW26        		 BS25
        (2.5倍速)        		 C206B 9  10  BAY6800ZZ 5  15  19  63  55.7  3   33  22 15.3
        12  BAY6801ZZ 17  21
        15  BAY6802ZZ 20  24
        10  10  BAY6800ZZ 15  19  68  61.65 3 37 25  15.3
        12  BAY6801ZZ 17  21
        15  BAY6802ZZ 20  24
        17  BAY6803ZZ 22  26
        C208A 10  12  BAY6001ZZ 8  24  28  93  82.2  4   52  40   21.5
        15  BAY6902ZZ 7  25  28
        17  BAY6903ZZ 27  30
        20  BAY6804ZZ 28  32
        C210A 10  12  BAY6001ZZ 8  24  28  117    102.75  5   66  45  27
        15  BAY6002ZZ 9  28  32
        17  BAY6003ZZ 10  31  35
        20  BAY6904ZZ 9  34  37
        25  BAY6905ZZ 36  42
        C212A 10  15  BAY6002ZZ 28  32  137    123.3  6    81  50   31
        17  BAY6003ZZ 10  31  35
        20  BAY6904ZZ 9  34  37
        25  BAY6905ZZ 36  42
        C216A 10  20  BAY6904ZZ 34  37  187    164.39  8  110  67       40.5
        25  BAY6905ZZ 36  42
        30  BAY6006ZZ 13  48  55
        BS30
        (3.0倍速)        		 C206B 9  10  BAY6800ZZ 5  15  19  63  55.7  3.4   33  25       17
        12  BAY6801ZZ 17  21
        15  BAY6802ZZ 20  24
        10  10  BAY6800ZZ 15  19  68  61.65  3.4    37  25      17
        12  BAY6801ZZ 17  21
        15  BAY6802ZZ 20  24
        17  BAY6803ZZ 22  26
        C208A 10  12  BAY6001ZZ 8  24  28  93  82.2 4.4   52  40   23
        15  BAY6902ZZ 7  25  28
        17  BAY6903ZZ 27  30
        20  BAY6804ZZ 28  32
        C210A 10  12  BAY6001ZZ 8  24  28  117  102.75 5.5    66  45   28
        15  BAY6002ZZ 9  28  32
        17  BAY6003ZZ 10  31  35
        20  BAY6904ZZ 9  34  37
        25  BAY6905ZZ 36  42
        C212A 10  15  BAY6002ZZ 28  32  137    123.3  7.25  81  50   37
        17  BAY6003ZZ 10  31  35
        20  BAY6904ZZ 9  34  37
        25  BAY6905ZZ 36  42
        C216A 10  20  BAY6904ZZ 34  37  187    164.39  8.8  110 67  46
        25  BAY6905ZZ 36  42
        30  BAY6006ZZ 13  48  55
