        双排链条 06B/08B/10B/12B/16B系列 钢

        条件筛选：

        特征 B系列链条
        标准 欧洲标准
        附件形式 无
        种类筛选 双排链条

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          型号筛选

          未生成型号，还有 8 项未选择

          代码

          参数选型

          主体材质

          系列

          节距

          产品选型

          系列

          排数

          节数

          4~99999
          /1

          接头形式

          技术图档

          3D预览

          产品问答

          产品简介

          材质图

          参数图

          材质图
          代码 类型 系列 ISO链号 节距(P) 材质
          VMY51 标准型 06B系列 06B-2 9.525 钢
          VMY52 不锈钢
          VMY61 08B系列 08B-2 12.7 钢
          VMY62 不锈钢
          VMY71 10B系列 10B-2 15.875 钢
          VMY72 不锈钢
          VMY81 12B系列 12B-2 19.05 钢
          VMY82 不锈钢
          VMY91 16B系列 16B-2 25.4 钢
          VMY92 不锈钢

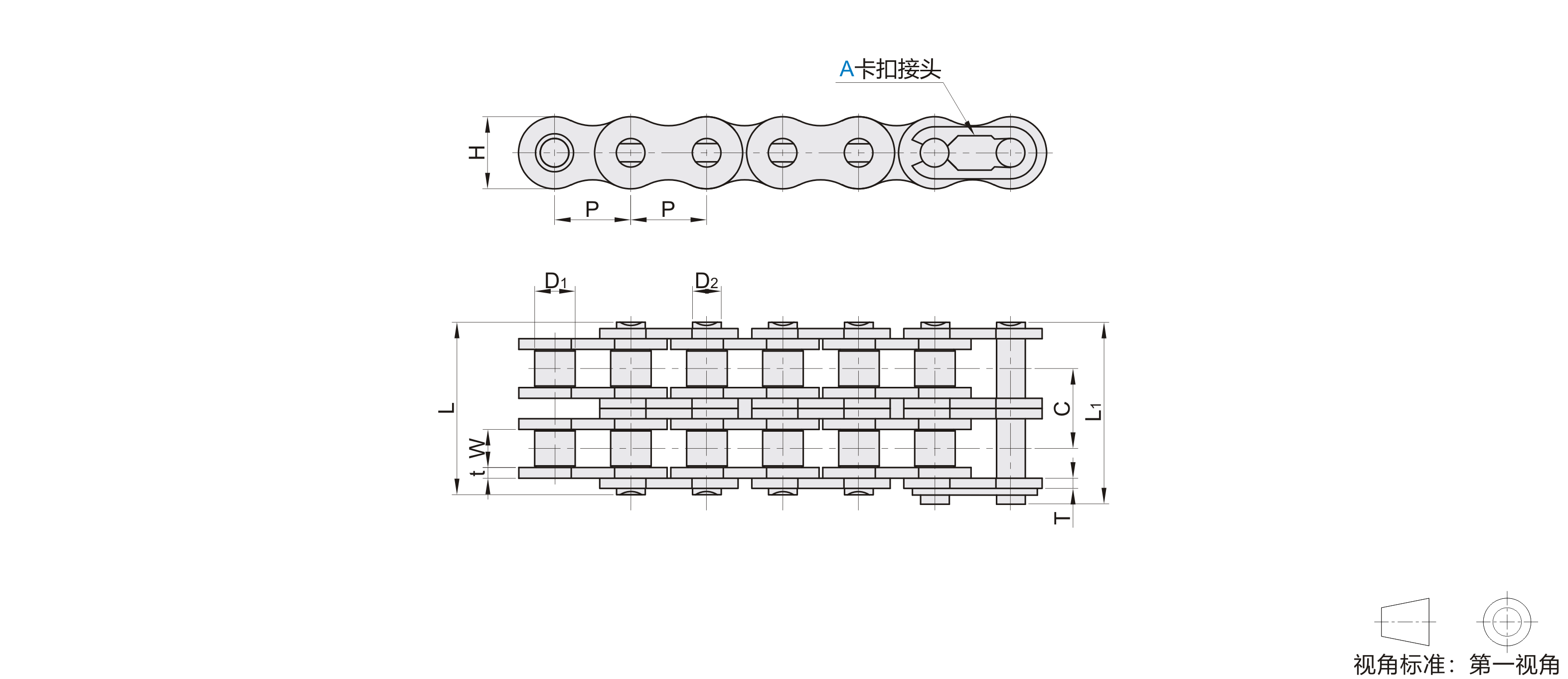

          链条一个节距P为一节，下图所示为6节。
          06B系列为直板链。

          链条节数为偶数节时，产品附带一个全扣接头。
          链条节数为奇数节时，产品附带一个全扣接头，一个半扣接头。
          另需接头可单独订购，详见VMV04/VMV05/VMV34/VMV35。



          参数图



          选型表

          型号
          		 排数
          		 节数
          最小单位1
          		 接头形式
          		 内节宽度 滚子外径 销轴外径 销轴长度
          		 链板高度 链板厚度
          		 排距 极限拉伸
          强度(KN)
          		 适配链条接头型号
          代码 系列 W(min) D1(max) D2(max) L(max) L1(max) H(max) T(max) t(max) C 全扣型 半扣型
          VMY51 06B 2 4~ A(卡扣) 5.72 6.35 3.28 23.4 24.4 8.2 1.3 1.3 10.24 16.9 VMV04-06B-2 VMV34-06B-2
          VMY52 11.8 VMV05-06B-2 VMV35-06B-2
          VMY61 08B 7.75 8.51 4.45 31 32.2 11.8 1.6 1.6 13.92 32 VMV04-08B-2 VMV34-08B-2
          VMY62 21 VMV05-08B-2 VMV35-08B-2
          VMY71 10B 9.65 10.16 5.08 36.1 37.5 14.7 1.7 1.7 16.59 44.5 VMV04-10B-2 VMV34-10B-2
          VMY72 29.1 VMV05-10B-2 VMV35-10B-2
          VMY81 12B 11.68 12.07 5.72 42 43.6 16 1.85 1.85 19.46 57.8 VMV04-12B-2 VMV34-12B-2
          VMY82 37 VMV05-12B-2 VMV35-12B-2
          VMY91 16B 17.02 15.88 8.28 68 69.3 21 3.1 4.15 31.88 106 VMV04-16B-2 VMV34-16B-2
          VMY92 70.7 VMV05-16B-2 VMV35-16B-2
