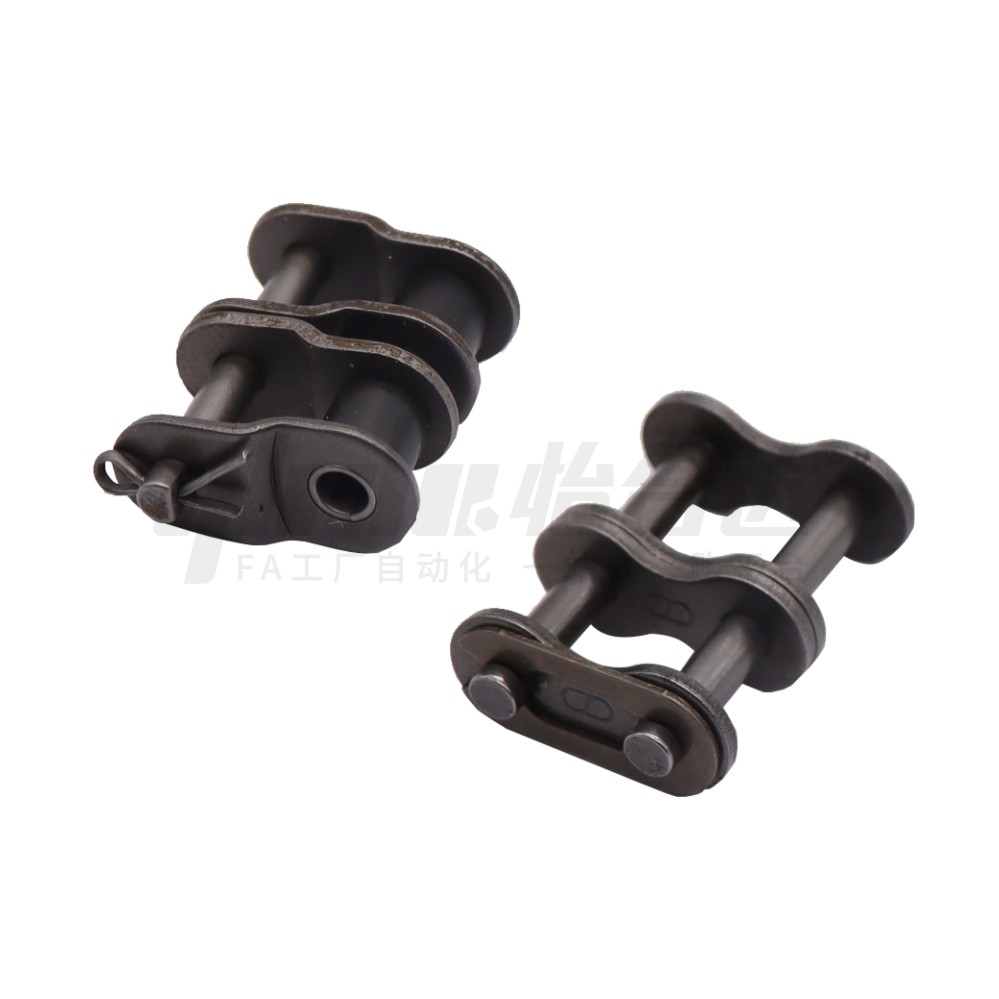

        双排链条接头 A/B系列全扣型 半扣型 标准型 钢

        条件筛选：

        类型 标准型
        特征 配A/B系列链条用
        种类筛选 双排链条接头

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          材质图

          参数图

          材质图
          代码 类型 材质
          VMV04 全扣型 标准型 钢
          VMV05 不锈钢
          VMV34 半扣型 钢
          VMV35 不锈钢

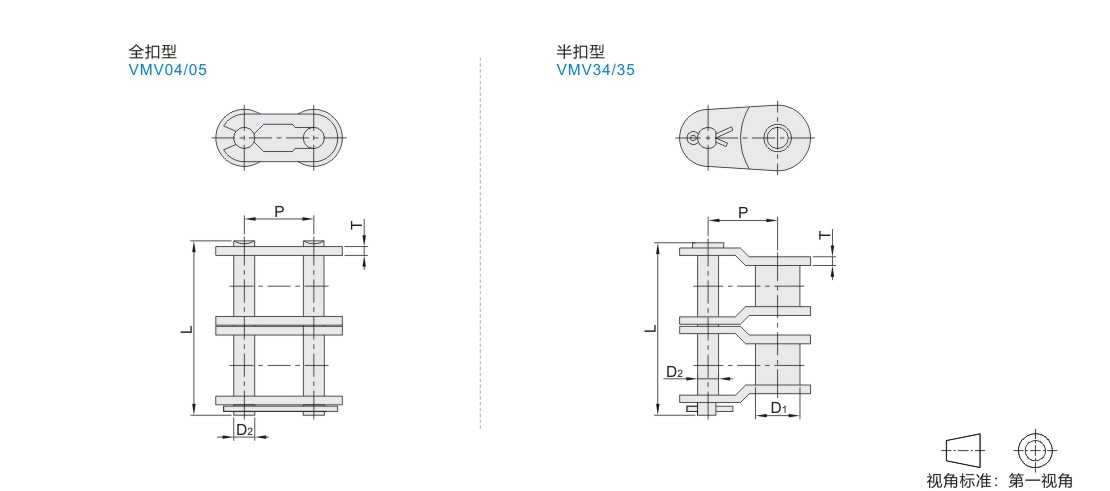

          参数图



           全扣型

          型号 排数 ISO链号 节距
          P          		 链板厚度
          T ( max)          		 销轴长度
          L ( max)          		 销轴外径
          D2( max)
          代码 适用系列
          钢
          VMV04
          不锈钢
          VMV05          		 25  2  04C-2  6.35  0.8  15  2.31
          35  06C-2  9.525 1.3  23.3  3.58
          40  08A-2  12.7 1.5  32.2  3.96
          50  10A-2  15.875 2.03  40.4  5.08
          60  12A-2 19.05 2.42  50.5  5.94
          80  16A-2 25.4 3.25  64.3  7.92
          100  20A-2  31.75 4  80.5  9.53
          06B 06B-2   9.525 1.3  24.4  3.28
             08B 08B-2 12.7 1.6  32.2  4.45
             10B 10 B-2  15.875 1.7  37.5  5.08
             12B 12B-2   19.05 1.85  43.6  5.72
          16B 16 B-2  25.4 3.1  69.3  8.28



           半扣型

          型号 排数 ISO链号 节距
          P          		 链板厚度
          T ( max)          		 销轴长度
          L ( max)          		      滚子外径
               D1( max)          		 销轴外径
          D2( max)
          代码 适用系列
          钢
          VMV34
          不锈钢
          VMV35          		 25  2  04C-2 6.35  0.8  15  3.3  2.31
          35  06C-2 9.525  1.3  23.3  5.08  3.58
          40  08A-2 12.7  1.5  32.2  7.95  3.96
          50  10A-2   15.875  2.03  40.4  10.16  5.08
          60  12A-2   19.05  2.42  50.5  11.91  5.94
          80  16A-2   25.4  3.25  64.3  15.88  7.92
          100  20A-2    31.75  4  80.5  19.05  9.53
             06B 06B-2 9.525  1.3  24.4  6.35  3.28
             08B 08B-2   12.7  1.6  32.2  8.51  4.45
             10B 10 B-2    15.875  1.7  37.5  10.16  5.08
             12B 12B-2   19.05  1.85  43.6  12.07  5.72
             16B 16 B-2   25.4  4.15  69.3  15.88  8.28
