        双排链轮 50/60系列 S45C 发黑

        品牌名称：

        怡合达

        条件筛选：

        特征 配双排链条使用
        标准 美国标准
        种类筛选 双排链轮

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          材质图

          参数图

          材质图
          代码
          		 类型
          		 系列
          		 ISO链号
          		 材质
          		 热处理
          		 表面处理
          国标 相当
          VLG31 标准型 50系列 10A-2 45 S45C 齿顶高频 发黑
          VLG32 0Cr18Ni9 SUS304 — —
          VLK31 60系列 12A-2 45 S45C 齿顶高频 发黑
          VLK32 0Cr18Ni9 SUS304 — —



          50系列(10A-2)链轮链条请勿与10B-2系列链轮链条配合！
          60系列(12A-2)链轮链条请勿与12B-2系列链轮链条配合！
          未注尺寸公差标准按照：GB/T 1243-2024

          齿顶与键槽中心偏移量为±0.5。
          工艺问题，无法保证多个产品齿顶与键槽一致重合。



          键槽/螺孔尺寸

          D 键槽b×t1 M
          15 ~ 16 5×2.3 6
          18 ~22 6×2.8
          24 ~30 8×3.3 8
          32 ~35 10×3.3
          40  12×3.3
          45 ~50 14×3.8 10

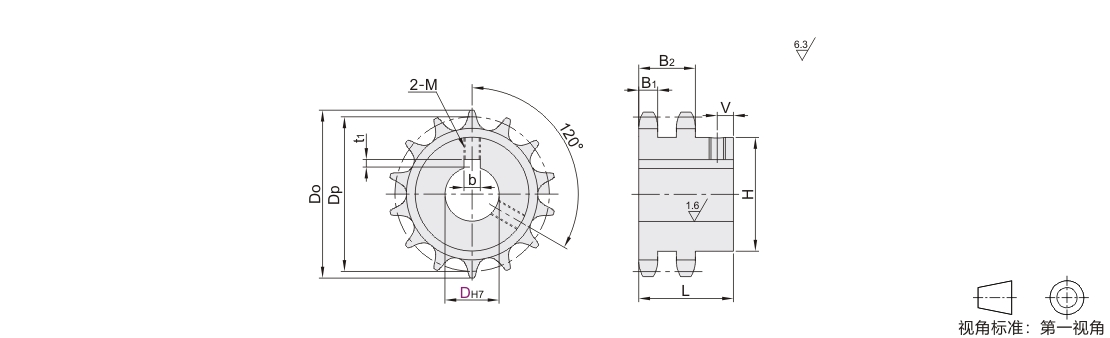

          参数图



          50系列

          型号
          		 轴孔径 外径 分度圆直径 轮毂
          		 V
          		 B1
          		 B2
          代码 系列 排数 齿数 DH7 Do Dp H L
          VLG31
          VLG32          		 50 2 10 15  16 58 51.37 35 40 6 8.4 26.5
          11 15  16  18  20 64 56.35 40
          12 15  16  18  20  22 69 61.34 42
          13 15  16  18  20  22  25 74 66.33 49
          14 79 71.34 54
          15 84 76.35 59
          16 15  16  18  20  22  25  30 89 81.37 64 45 8
          17       16  18  20  22  25  30  32 94 86.39 68
          18       16  18  20  22  25  30  32  35 100 91.42 74
          20             18  20  22  25  30  32  35  40
          		 110 101.48 84
          21 115 106.51 89
          24 130 121.62 105 50 10
          25             18  20  22  25  30  32  35  40  45 135 126.66



          60系列

          型号
          		 轴孔径 外径 分度圆直径 轮毂
          		 V
          		 B1
          		 B2
          代码 系列 排数 齿数 DH7 Do Dp H L
          VLK31
          VLK32          		 60 2 10 18 70 61.65 35 50 8 11.3 34.1
          11     20  22  24  25 76 67.62 44
          12     20  22  24  25  28  30 83 73.6 50
          13 89 79.6 57
          14 95 85.61 64 56 10
          15     20  22  24  25  28  30  35 101 91.62 70
          16     20  22  24  25  28  30  35  40 107 97.65 76
          17           22  24  25  28  30  35  40  45 113 103.67 82
          18                 24  25  28  30  35  40  45 119 109.71 88
          19                 24  25  28  30  35  40  45  50 126 115.74 94
          20 132 121.78 100
          22 144 133.86
          24 156 145.95 120
          25 162 151.99
