查看大图
图片仅供参考，请以已选的规格为准
平皮带用滑轮 薄壁型 圆弧型/带肋槽型 L=100-500
条件筛选：
类型 标准型
主体材质 铝合金
形状 圆弧型
表面处理 本色阳极氧化
壁厚 薄壁型
法兰 无
轮总长 100~500
轮毂 无
轴孔形状 圆孔或键槽孔
种类筛选 平皮带用滑轮
产品型号：
ENF03-D18-d8-L100-H0.3
未税折扣单价： --
含税折扣单价： --
含税总价 (税率13%)： --
预计发货天数：-- 天 (发货天数以下单次日起算，不含周日与法定假日)
购买数量(PCS)：
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号：
ENF03-D18-d8-L100-H0.3
复制
型号筛选
型号已生成
重置
代码
参数选型
形状
表面处理
产品选型
外径D(mm)
圆孔孔径d(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
长度L(mm)
100~300
/1
弧高H(mm)
技术图档
3D预览
材质图
参数图
材质图
| 代码 |
材质 |
材质 | 表面处理 |
|
| ENF02 | 薄壁型 | 圆弧型 | 铝合金 | — |
| ENF03 | 本色阳极氧化 | |||
| ENF22 | 带肋槽直柱型 | — | ||
| ENF23 | 本色阳极氧化 | |||
3D模型仅供参考，具体尺寸请以参数表为准，注意选型。 d1尺寸仅供参考，不影响惰轮使用。
键槽尺寸 N: 新JIS(B1301)键槽尺寸表
| NH9 | bJS9 | t | |||||||||
| 8 | +0.036 0 |
3 | ±0.0125 | 1.4 | +0.1 0 |
||||||
| 10 | |||||||||||
| K10 | 4 | ±0.0150 | 1.8 | ||||||||
| 12 | +0.043 0 |
||||||||||
| 15 | 5 | 2.3 | |||||||||
| 20 | +0.052 0 |
6 | 2.8 | ||||||||
| 25 | 8 | ±0.0180 | 3.3 | +0.2 0 |
|||||||
| 30 | |||||||||||
| 35 | +0.062 0 |
10 | |||||||||
| 40 | 12 | ±0.0215 | |||||||||
| 50 | 14 | 3.8 | |||||||||

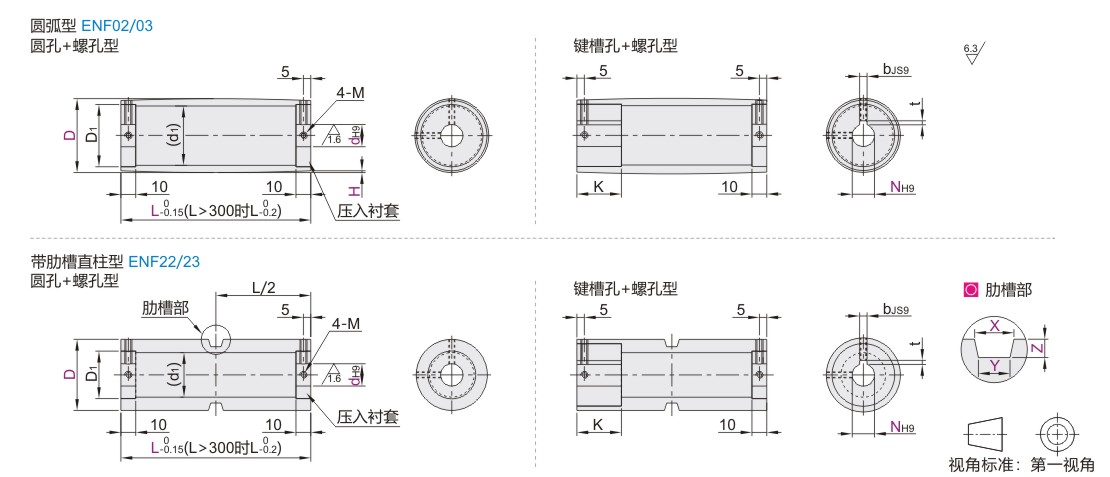

参数图
圆弧型
| 型号 | dH9 | NH9 | 最小单位1 | H | K | (d1) | D1 | M | ||
| 代码 | D | 圆孔+螺孔型 | 键槽孔+螺孔型 | L | L=100~300 | L=301~500 | ||||
| ENF02 ENF03 |
18 | 8 | — | 100~500 |
0.3
|
0.5
|
— | 10 | 12 | M3 |
| 28 | 8 | 8 | 25 | 20 | 22 | M3 | ||||
| 10 | 10·K10 | |||||||||
| 12 | 12 | 30 | ||||||||
| 15 | — | — | M4 | |||||||
| 38 | 12 | 12 | 30 | 30 | 32 | M3 | ||||
| 15 | 15 | M4 | ||||||||
| 20 | 20 | M5 | ||||||||
| 25 | — | — | M6 | |||||||
| 48 | 15 | 15 | 30 | 40 | 42 | M4 | ||||
| 20 | 20 | M5 | ||||||||
| 25 | 25 | M6 | ||||||||
| 30 | 30 | M4 | ||||||||
| 58 | 20 | 20 | 50 | 52 | M5 | |||||
| 25 | 25 | M6 | ||||||||
| 30 | 30 | |||||||||
| 35 | 35 | M8 | ||||||||
| 78 | 25 | 25 | 70 | 72 | M6 | |||||
| 30 | 30 | |||||||||
| 35 | 35 | M8 | ||||||||
| 40 | 40 | |||||||||
| 50 | 50 | |||||||||
当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm(高1.8mm)的规格时，请指定K10。
带肋槽直柱型
| 型号 | dH9 | NH9 | 最小单位1 | 最小单位0.1 | K | (d1) | D1 | M | |||
| 代码 | D | 圆孔+螺孔型 | 键槽孔+螺孔型 | L | X | Y | Z | ||||
| ENF22 ENF23 |
38 | 12 | 12 | 100~500 | 7.0~15.0 | 5.0~12.0 | 4.0~6.0 | 30 | 20 | 22 | M3 |
| 15 | — | — | M4 | ||||||||
| 48 | 15 | 15 | 30 | 30 | 32 | M4 | |||||
| 20 | 20 | M5 | |||||||||
| 25 | — | — | M6 | ||||||||
| 58 | 20 | 20 | 30 | 40 | 42 | M5 | |||||
| 25 | 25 | M6 | |||||||||
| 30 | 30 | ||||||||||
| 35 | — | — | M8 | ||||||||
| 78 | 25 | 25 | 30 | 60 | 62 | M6 | |||||
| 30 | 30 | ||||||||||
| 35 | 35 | M8 | |||||||||
| 40 | 40 | ||||||||||
| 50 | 50 | ||||||||||
-
