        圆皮带用滑轮 梯型槽螺丝固定型 无轮毂/带轮毂 带紧定螺钉

        条件筛选：

        固定方式 紧定螺钉
        形状 梯槽形
        种类筛选 圆皮带用滑轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            材质

            表面处理

            轮毂

            产品选型

            皮带中心所在分度圆直径A(mm)

            皮带半径

            通孔孔径H(mm)

            3~20
            /1

            带螺纹孔孔径P(mm)

            3~20
            /1

            键槽孔孔径N(mm)

            8~20
            /1

            键槽孔孔径C(mm)

            技术图档

            3D预览

            可选加工参数

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            国标 相当
            ENQ01 梯形槽螺丝
            固定型            		 无轮毂 45 S45C 发黑
            ENQ02 喷细砂无电解镀镍
            ENQ11 铝合金 喷细砂本色阳极氧化
            ENQ21 带轮毂 45 S45C 发黑
            ENQ22 喷细砂无电解镀镍
            ENQ26 0Cr18Ni9 SUS304 —
            ENQ31 铝合金 喷细砂本色阳极氧化



            如对防锈有要求，请优先选用不锈钢材质或无电解镀镍产品。
            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。

            键槽的详细尺寸见键槽尺寸表。

            内六角圆柱头螺钉和紧定螺钉见怡合达网站。

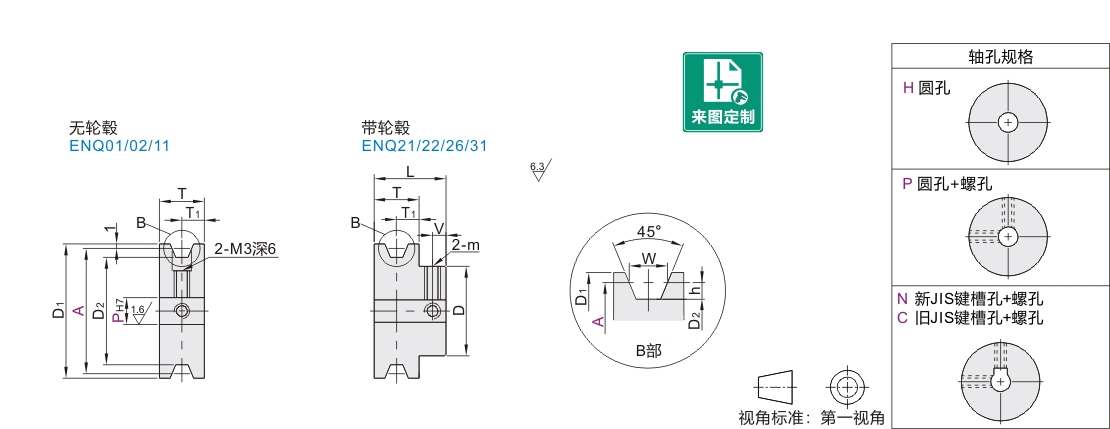

            参数图



            选型表

            型号
            		 皮带
            半径
            		 轴孔规格·内径选择
            		 D1
            		 D2
            		 h
            		 W
            		 T
            		 T1
            		 L
            		 V
            		 D
            		 m
            		 适用
            皮带
            直径
            最小单位1
            		 选择
            代码 A H·P(H7) N(新JIS) C(旧JIS)
            ENQ21
            ENQ22
            ENQ26
            ENQ31            		 15 1 3~7 __ — 17 13 1 2.2 5 2.5 11 3 12 M3 2
            20 3~12 22 18 16
            30 8·10 32 28 20
            40 42 38

            无轮毂
            ENQ01
            ENQ02
            ENQ11


            带轮毂
            ENQ21
            ENQ22
            ENQ26
            ENQ31

            		 20 1.5 3~12 8 22 17 1.5 3.3 10 5 16 3 16 M3 3
            30 4~12 8·10 32 27 20
            40 42 37
            45 4~20 8~20
            (8~15)            		 10 47 42 20 5 25 M4
            60 62 57
            18 2 4~12 8 — 20 14 2 4.4 10 5 16 3 16 M3 4
            23 8·10 25 19 20
            28 30 24
            30 32 26
            40 42 36
            45 4~20 8~20
            (8~15)            		 10 47 41 20 5 25 M4
            48 50 44
            60 62 56
            80 82 76
            28 2.5 4~12 8·10 — 30 23 2.5 5.5 10 5 16 3 20 M3 5
            40 4~20 8~20
            (8~15)            		 10 42 35 20 5 25 M4
            48 50 43
            50 52 45
            60 62 55
            75 77 70
            80 82 75
            28 3 4~12 8·10 — 30 22 3 6..6 10 5 16 3 20 M3 6
            38 40 32 20 5 M4
            48 4~20 8~20
            (8~15)            		 10 50 42 25
            50 52 44
            58 60 52
            60 62 54
            75 77 69
            80 82 74
            95 97 89
            100 102 94
            50 4 8~20 10
            12
            15            		 52 42 4 8.8 12 6 24 6 30 M4
            (M5)
            ※            		 8
            60 62 52
            80 82 72
            100 102 92
            120 122 112
            60 5 62 50 5 11.0 15 7.5 27 6 30 M4
            (M5)
            ※            		 10
            80 82 70
            100 102 90
            120 122 110
            140 142 130



            轴孔规格N( )规格内为带轮毂型尺寸。                ※轴孔直径15以上时，其m为（ ）内尺寸。


            键槽尺寸     N:新JIS(B1301)键槽尺寸表

            NH7 bJS9
            		 t公差
            8  +0.015
            0             		 3  ±0.0125
            		 1.4

            +0.1
            0
            10
            K10 4
            ±0.0150
            		 1.8
            12 +0.018
            0
            15 5 2.3
            20 +0.021
            0             		 6 2.8
            30 8 ±0.0180 3.3 +0.2
            0
            40 +0.025
            0             		 12 ±0.0215
