图片仅供参考，请以已选的规格为准
聚氨酯平皮带用滑轮 带肋槽型 L=110-500
条件筛选：
主体材质 A6061
形状 圆弧形
表面处理 无
法兰 无
轮总长 110~500
轴孔形状 圆孔或键槽孔
种类筛选 聚氨酯平皮带用滑轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
硬度
产品选型
外径D(mm)
圆孔孔径d(mm)
键槽孔孔径N(mm)
键槽孔孔径NK(mm)
长度L(mm)
110~500
/10
技术图档
3D预览
产品简介
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 硬度 | |
| 本体 | 衬层 | |||
| ENK31 | 圆弧型 | A6061 | 聚氨酯 (自然色) |
邵氏A90 |
| ENK32 | 邵氏A70 | |||
聚氨酯经时间的增长可能会产生变色，但对其物性等并无影响。 3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
键槽尺寸 N: 新JIS(B1301)键槽尺寸表
| NH9 | bJS9 |
t |
|||
| 10 | +0.036 0 |
3 | ±0.0125 | 1.4 | +0.1 0 |
| K10 | 4 | ±0.015 | 1.8 | ||
| 12 | +0.043 0 |
||||
| 20 | +0.052 0 |
6 | 2.8 | ||
| 25 | 8 | ±0.018 | 3.3 | +0.2 0 |
|
| 30 | |||||
| 35 | +0.062 0 |
10 | |||

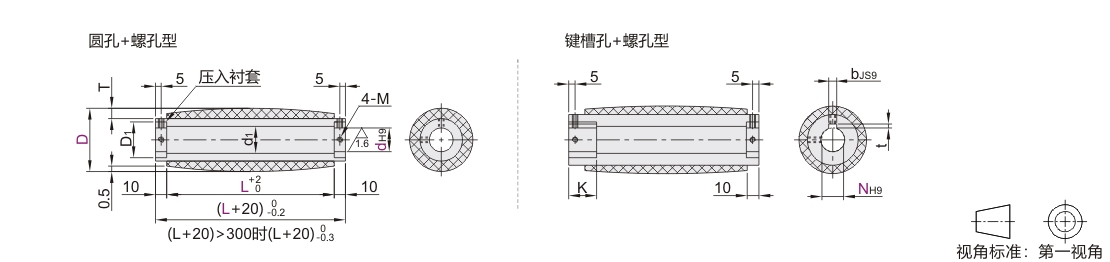

参数图
圆孔~螺孔型
| 型号 |
dH9 |
最小单位10 | 聚氨酯厚度 T |
d1 |
D1 |
M |
|
| 代码 | D | L | |||||
| ENK31 ENK32 |
28 | 8 | 110~500 | 5 | 10 | 12 | M3 |
| 38 | 12 | 20 | 22 | ||||
| 15 | |||||||
| 48 | 10 | 10 | |||||
| 15 | |||||||
| 20 | 5 | 30 | 32 | M5 | |||
| 25 | |||||||
| 58 | 20 | 10 | |||||
| 25 | |||||||
| 78 | 25 | 50 | 52 | M6 | |||
| 30 | |||||||
| 35 | |||||||
键槽孔~螺孔型
| 型号 |
NH9 |
最小单位10 | 聚氨酯厚度 T |
键槽长度 K |
d1 |
D1 |
M |
|
| 代码 | D | L | ||||||
| ENK31 ENK32 |
38 | 12 | 110~500 | 5 | 25 | 20 | 22 | M3 |
| 48 | 10·K10 | 10 | ||||||
| 20 | 5 | 30 | 30 | 32 | M5 | |||
| 58 | 20 | 10 | ||||||
| 78 | 25 | 50 | 52 | M6 | ||||
| 30 | ||||||||
| 35 | ||||||||
当选键槽孔+螺孔的轴孔直径10、键槽宽4.0mm（高1.8mm）的规格时，请指定K10。
-
