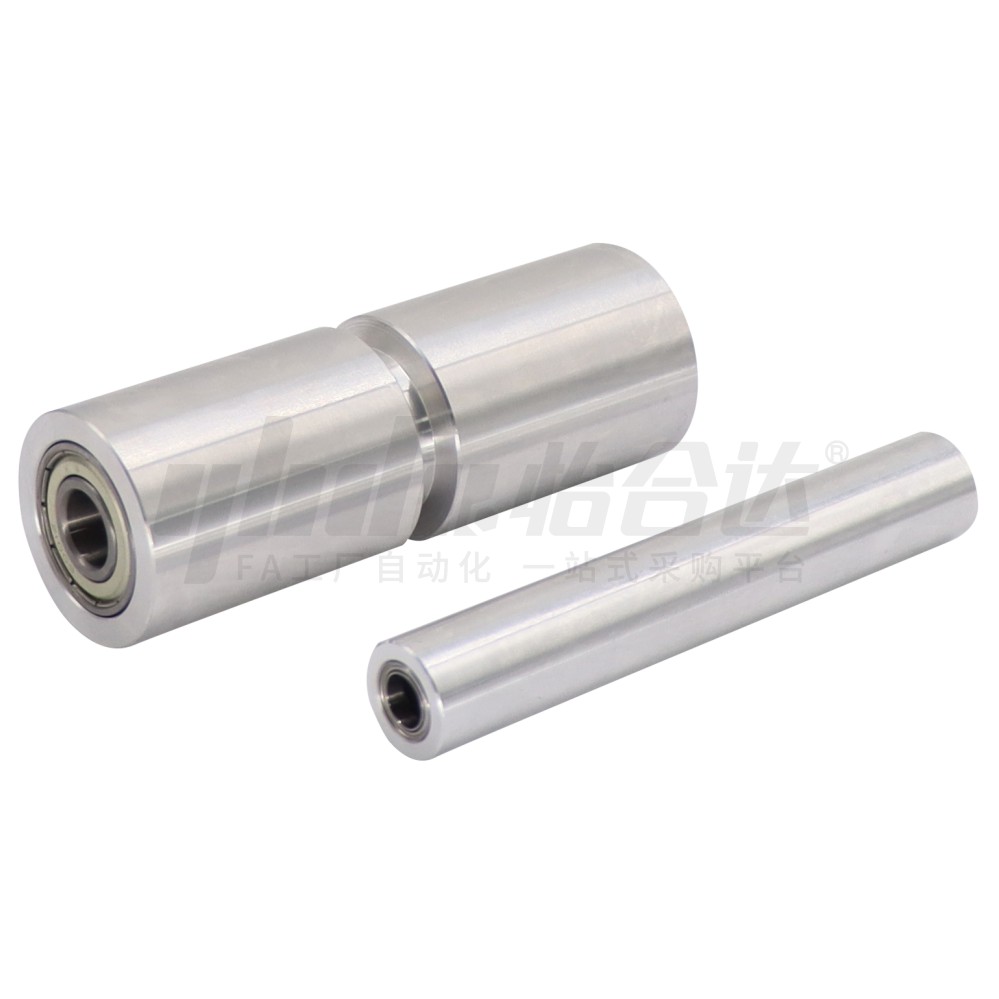

        平皮带用惰轮 薄壁型 直柱型/圆弧型/带肋槽型 L=100-500

        条件筛选：

        类型 浮球位置固定型
        主体材质 铝合金
        壁厚 薄壁型
        轴承材质 钢
        法兰 无
        轮总长 100~500
        种类筛选 平皮带用惰轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 10 项未选择

            代码

            参数选型

            形状

            表面处理

            产品选型

            外径D(mm)

            内径d(mm)

            长度L(mm)

            100~500
            /1

            槽顶宽X(mm)

            7.0~15.0
            /0.1

            弧高H(mm)

            槽底宽Y(mm)

            5.0~12.0
            /0.1

            槽深Z(mm)

            4.0~6.0
            /0.1

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码
            		 材质
            		 材质
            		 表面处理
            主体 轴承
            ENL02 薄壁型
            		 直柱型 铝合金
            		 钢 —
            ENL03 本色阳极氧化
            ENL62 圆弧型 —
            ENL63 本色阳极氧化
            ENL32 带肋槽直柱型 —
            ENL33 本色阳极氧化



            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。
            d1尺寸仅供参考，不影响惰轮使用。

             轴承精度：GB/T 307.1 0 级
                相当于   ：JIS B 1514 0 级

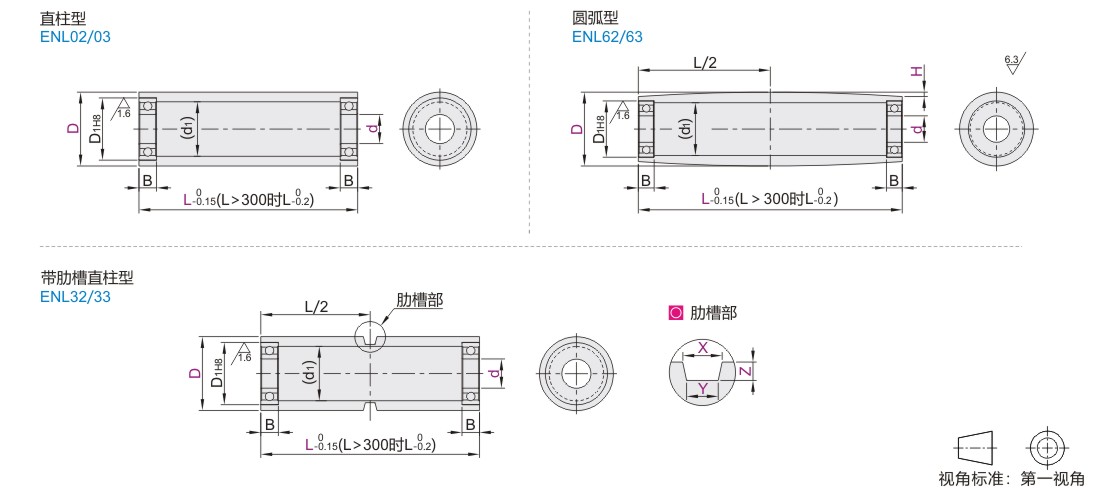

            参数图



            直柱型/圆弧型

            型号 d 最小单位1 H
            (仅圆弧型)            		 (d1) 轴承尺寸
            代码 D L 型号 D1 B

            直柱型
            ENL02
            ENL03


            圆弧型
            ENL62
            ENL63

            		 18 8 100~500 0.3
            0.5
            0.8            		 10 BAF678ZZ 12 3.5
            28 8 20 BAF608ZZ 22 7
            10 BAY6900ZZ 6
            38 15 30 BAY6002ZZ 32 9
            20 BAY6804ZZ 7
            48 15 30 BAY6202ZZ 35 11
            20 BAY6904ZZ 37 9
            25 40 BAY6905ZZ 42 9
            30 BAY6806ZZ 7
            58 20 40 BAY6204ZZ 47 14
            25 BAY6005ZZ 12
            30 BAY6906ZZ 9
            40 50 BAY6808ZZ 52 7
            78 30 60 BAY6306ZZ 72 19
            35 BAY6207ZZ 17



            带肋槽直柱型

            型号 d 最小单位1 最小单位0.1 (d1) 轴承尺寸
            代码 D L X Y Z 型号 D1 B
            ENL32
            ENL33            		 38  12  100~500 7.0～15.0 5.0～12.0 4.0～6.0 20  BAY6001ZZ 28  8
            15  BAY6002ZZ 32  9
            48  15  30  BAY6002ZZ 32  9
            20  BAY6904ZZ 37
            25  BAY6905ZZ 42
            58  20  40  BAY6204ZZ 47  14
            25  BAY6905ZZ 42  9
            30  BAY6906ZZ 47
            35  BAY6807ZZ 7
            78  30  60  BAY6306ZZ 72  19
            35  BAY6207ZZ 17
            40  BAY6008ZZ 68  15
