        平皮带用惰轮 带肋槽型 L=50-100 无法兰型

        条件筛选：

        类型 浮球位置固定型
        材质 铝合金
        形状 带肋槽直柱形
        表面处理 喷细砂本色阳极氧化
        轴承材质 钢
        种类筛选 平皮带用惰轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 6 项未选择

            重置

            代码

            产品选型

            外径D(mm)

            内径d(mm)

            长度L(mm)

            50~100
            /1

            槽顶宽X(mm)

            10~16
            /0.1

            槽底宽Y(mm)

            5~15
            /0.1

            槽深Z(mm)

            6~8
            /0.1

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面处理
            标准型 主体 轴承
            ENJ11 带肋槽直柱型 无法兰型
            		 铝合金 钢 喷细砂本色阳极氧化



            特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。



            轴承精度 ：GB/T 307. 1  0  级
                相当于    ：JIS  B 1514  0  级





            轴承采用压入式。
            经济型产品的轴承采用经济型优选轴承。
            d1尺寸仅供参考，不影响惰轮使用。

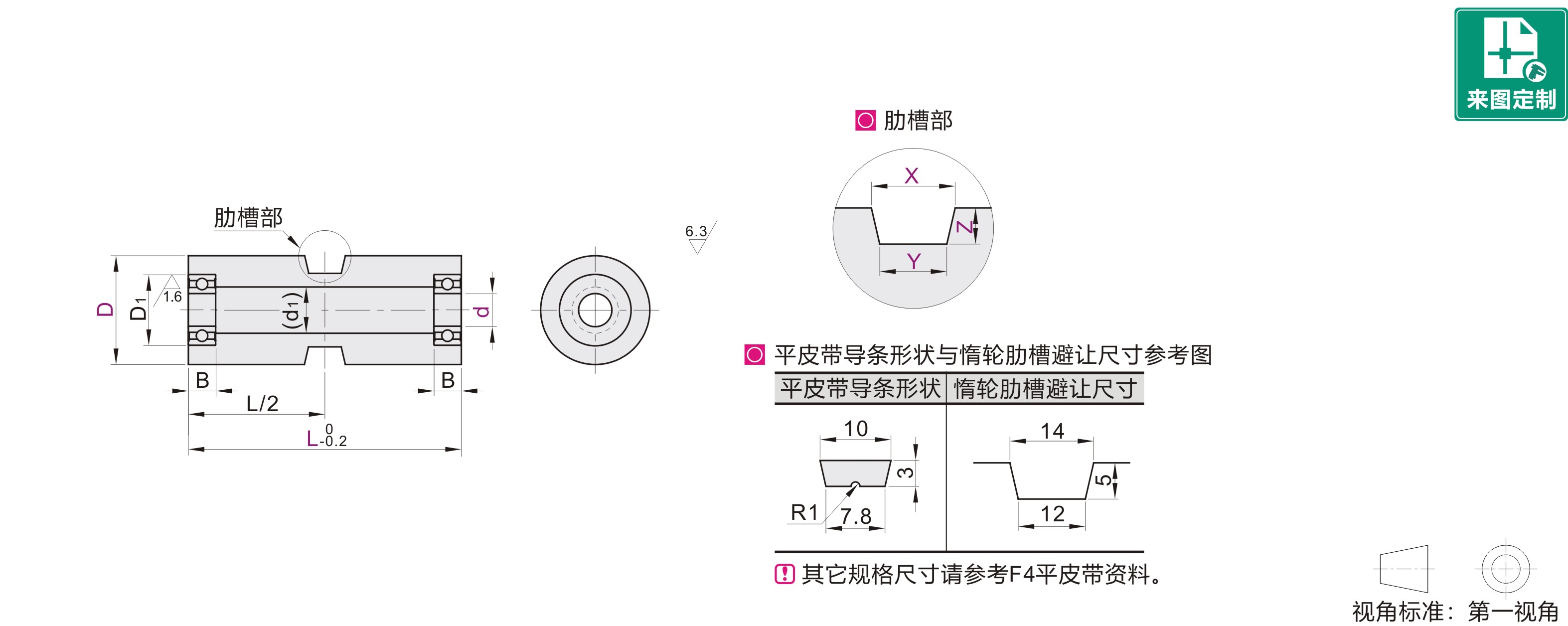

            参数图



            选型表

            型号 d 最小单位1 最小单位0.1 (d1) 轴承尺寸
            代码 D L X Y Z 型号 D1 B
            ENJ11
            		 40 8 50~100 10.0~16.0 5.0~15.0 6.0~8.0 17 BAF628ZZ 24 8
            10 BAY6000ZZ 26
            12 BAY6901ZZ 24 6
            15 BAY6902ZZ 28 7
            20 22 BAY6804ZZ 32
            50 10 17 BAY6200ZZ 30 9
            12 22 BAY6001ZZ 28 8
            15 17 BAY6902ZZ 28 7
            20 27 BAY6904ZZ 37 9
            25 BAY6905ZZ 42
            60 12 22 BAY6201ZZ 32 10
            15 BAY6002ZZ 9
            20 BAY6904ZZ 37
            25 32 BAY6905ZZ 42
            30 BAY6906ZZ 47
            80 25 41 BAY6205ZZ 52 15
            30 BAY6006ZZ 55 13
            35 BAY6907ZZ 10
