        平皮带用惰轮 圆弧型 L=25-100 本色阳极氧化处理

        条件筛选：

        类型 浮球位置固定型
        主体材质 铝合金
        形状 圆弧形
        壁厚 标准型
        法兰 无
        轮总长 L=40~160
        种类筛选 平皮带用惰轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 8 项未选择

            代码

            参数选型

            材质

            表面处理

            轴承材质

            产品选型

            外径D(mm)

            圆孔孔径d(mm)

            长度L(mm)

            25~160
            /1

            弧高H(mm)

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码 类型 材质
            		 表面硬度 表面处理
            主体 轴承 主体
            ENJ21 标准型 圆弧型
            		 铝合金 钢 — 喷细砂本色阳极氧化
            ENJ26 蓝色POM —
            ENJ31 铝合金 不锈钢 300HV~ 硬质阳极氧化



            POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等
                因素会造成磨损现象，如特殊环境工况请联系怡合达。
            特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。



            轴承精度 ：GB/T 307. 1  0  级
                相当于    ：JIS  B 1514  0  级





            轴承采用压入式。
            经济型产品的轴承采用经济型优选轴承。
            d1尺寸仅供参考，不影响惰轮使用。

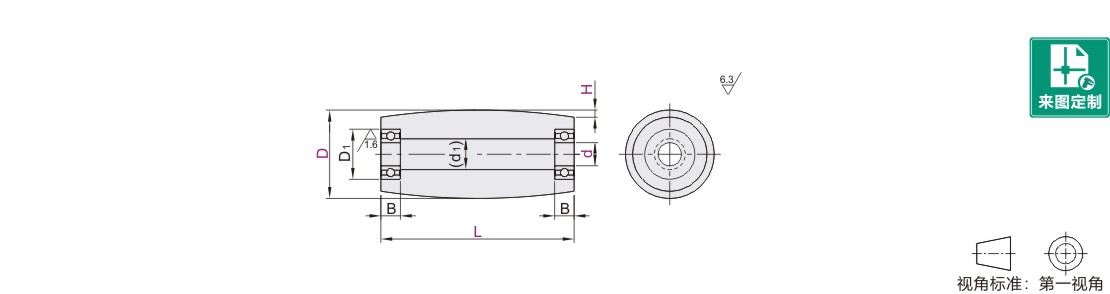

            参数图



            轴承材质：钢

            型号
            		 d 最小单位1 H (d1) 轴承尺寸
            代码 D L   型号 D1 B
            0
            -0.2
            ENJ21
            ENJ26
            		 15 5 25~100
            (L≥B×2+2)            		 0.3

            0.5            		 7 BAF675ZZ 8 2.5
            6 9 BAF676ZZ 10 3
            20 6 10 BAF686ZZ 13 5
            8 BAF678ZZ 12 3.5
            25 6 10 BAF696ZZ 15 5
            8 BAF688ZZ 16
            30 8 15 BAF698ZZ 19 6
            10 BAY6900ZZ 22
            12 BAY6901ZZ 24
            35 10 17 BAY6900ZZ 22 6
            12 BAY6901ZZ 24
            15 BAY6902ZZ 28 7
            40 8 17 BAF628ZZ 24 8
            10 BAY6000ZZ 26
            12 BAY6901ZZ 24 6
            15 BAY6902ZZ 28 7
            20 22 BAY6804ZZ 32
            50 10 17 BAY6200ZZ 30 9
            12 22 BAY6001ZZ 28 8
            15 17 BAY6902ZZ 28 7
            20 27 BAY6904ZZ 37 9
            25 BAY6905ZZ 42
            60 12 22 BAY6201ZZ 32 10
            15 BAY6002ZZ 9
            20 BAY6904ZZ 37 9
            25 32 BAY6905ZZ 42
            30 BAY6906ZZ 47
            80 25 41 BAY6205ZZ 52 15
            30 BAY6006ZZ 55 13
            35 BAY6907ZZ 10


            轴承材质：不锈钢

            型号
            		 d
            		 最小单位1 H
            		 (d1)
            		 轴承尺寸
            代码 D L 型号 D1H7 B
            0
            -0.15
            ENJ31 50
            		 10  40～160 0.5 22 BAY6200ZZ-SUS 30  9
            12  BAY6001ZZ-SUS 28  8
            15  BAY6902ZZ-SUS 7
            20  BAY6804ZZ-SUS 32
            25 27 BAY6905ZZ-SUS 42 9
            60 12  22 BAY6201ZZ-SUS 32  10
            15  BAY6002ZZ-SUS 9
            20  BAY6904ZZ-SUS 37
            25  32 BAY6905ZZ-SUS 42  9
            30  BAY6906ZZ-SUS 47
            70 15  0.8 22  BAY6002ZZ-SUS 32
            20  BAY6904ZZ-SUS 37
            25  32  BAY6905ZZ-SUS 42
            30  BAY6906ZZ-SUS 47
            75 20  32 BAY6904ZZ-SUS 37  9
            25  BAY6905ZZ-SUS 42
            30  BAY6906ZZ-SUS 47
            35  BAY6907ZZ-SUS 55  10
            80 25  41 BAY6205ZZ-SUS 52  15
            30  BAY6006ZZ-SUS 55  13
            35  BAY6907ZZ-SUS 10
            100 30  48 BAY6006ZZ-SUS 55  13
            35  BAY6907ZZ-SUS 10
            40  BAY6008ZZ-SUS 68  15
