        平皮带用惰轮 直柱型/圆弧型 L=100-500

        条件筛选：

        类型 浮球位置固定型
        法兰 无
        轮总长 100~500
        种类筛选 平皮带用惰轮

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          引导式选型

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 9 项未选择

            代码

            参数选型

            主体材质

            形状

            表面处理

            轴承材质

            产品选型

            外径D(mm)

            内径d(mm)

            长度L(mm)

            100~500
            /1

            弧高H(mm)

            技术图档

            3D预览

            产品简介

            产品问答

            材质图

            参数图

            材质图
            代码
            		 类型
            		 材质
            		 表面处理
            主体 轴承
            ENL01 标准型 直柱型 铝合金 钢 喷细砂本色阳极氧化
            ENL11 Q275 喷细砂无电解镀镍
            ENL21 SUS304 不锈钢 —
            ENL26 蓝色POM
            ENL61 标准型 圆弧型 铝合金 钢
            		 喷细砂本色阳极氧化
            ENL71 Q275 喷细砂无电解镀镍
            ENL81 SUS304 不锈钢
            		 —
            ENL86 蓝色POM



            POM材质轮子和皮带在运动过程中，因机构张紧力、启停、皮带硬度皮带摩擦力等因素
                会造成磨损现象，如特殊环境工况请联系怡合达。
            特殊环境(洁净环境等)要求如需更换密封轴承请联系怡合达。
            3D模型仅供参考，具体尺寸请以参数表为准，注意选型。



            轴承精度 ：GB/T 307. 1  0  级
                相当于    ：JIS  B 1514  0  级





            d1尺寸仅供参考，不影响惰轮使用。

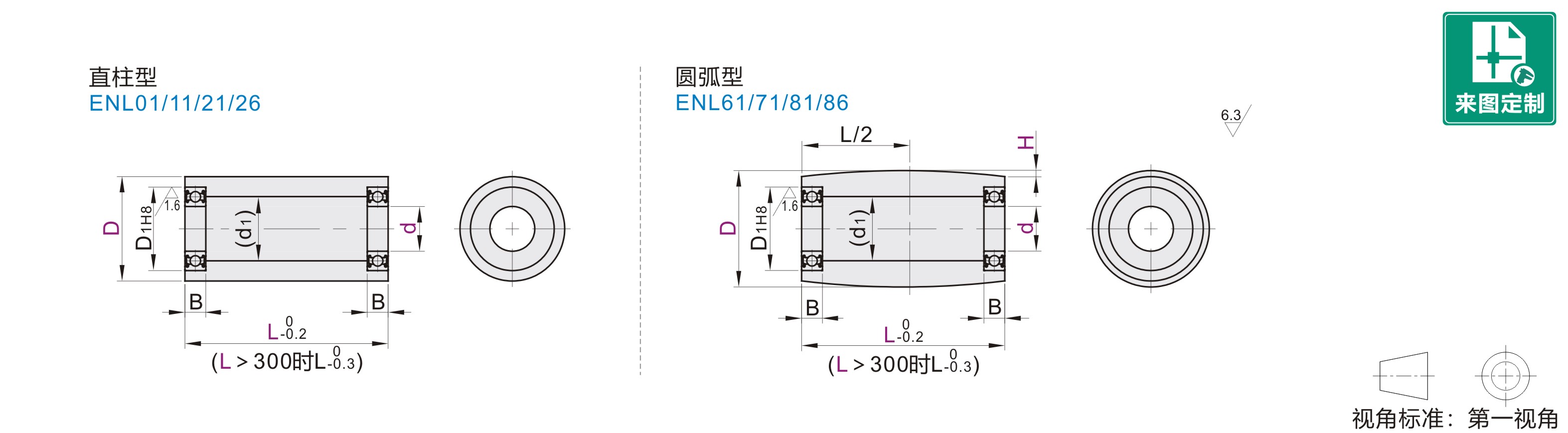

            参数图



            直柱型

            型号 d 最小单位1 (d1)
            		 轴承尺寸
            代码 D L 铝合金/蓝色POM 钢(Q275) 不锈钢(SUS304) 型号 D1 B
            ENL01
            ENL11
            ENL21
            ENL26            		 30 8 100~500 15 — — BAF698ZZ 19 6
            8A — 15.8 18 BAF608ZZ 22 7
            10 15 BAY6900ZZ 6
            12 BAY6901ZZ 24
            35 10 17 18.1 BAY6900ZZ 22 6
            12 BAY6901ZZ 24
            15 22 BAY6902ZZ 28 7
            40 8 17 18.7 20 BAF628ZZ 24 8
            10 BAY6000ZZ 26
            12 BAY6901ZZ 24 6
            15 BAY6902ZZ 28 7
            20 22 22.7 22 BAY6804ZZ 32
            50 10 17 24 BAY6200ZZ 30 9
            12 22 BAY6001ZZ 28 8
            15 17 BAY6902ZZ 28 7
            20 22 BAY6804ZZ 32 7
            25 27 30 28 BAY6905ZZ 42 9
            60 12 22 — — BAY6201ZZ 32 10
            15 BAY6002ZZ 9
            20 BAY6904ZZ 37
            25 32 BAY6905ZZ 42
            30 BAY6906ZZ 47
            80 25 41 BAY6205ZZ 52 15
            30 BAY6006ZZ 55 13
            35 BAY6907ZZ 10



            圆弧型

            型号 d 最小单位1 H
            选择            		 (d1) 轴承尺寸
            代码 D L 铝合金/蓝色POM 钢(Q275) 不锈钢(SUS304) 型号 D1 B
            ENL61
            ENL71
            ENL81
            ENL86            		 30 8 100~500 0.3
            0.5
            0.8            		 15 — — BAF698ZZ 19 6
            8A — 16 18 BAF608ZZ 22 7
            10 15 BAY6900ZZ 6
            12 BAY6901ZZ 24
            35 10 17 18 BAY6900ZZ 22 6
            12 BAY6901ZZ 24
            15 22 BAY6902ZZ 28 7
            40 8 17 20 20 BAF628ZZ 24 8
            10 BAY6000ZZ 26
            12 BAY6901ZZ 24 6
            15 BAY6902ZZ 28 7
            20 22 22 22 BAY6804ZZ 32
            50 10 17 24 BAY6200ZZ 30 9
            12 22 BAY6001ZZ 28 8
            15 17 BAY6902ZZ 7
            20 22 BAY6804ZZ 32 7
            25 27 30 28 BAY6905ZZ 42 9
            60 12 22 — — BAY6201ZZ 32 10
            15 BAY6002ZZ 9
            20 BAY6904ZZ 37
            25 32 BAY6905ZZ 42
            30 BAY6906ZZ 47
            80 25 41 BAY6205ZZ 52 15
            30 BAY6006ZZ 55 13
            35 BAY6907ZZ 10
