槽类型
产品选型
基准长度(mm)
外周长度
图片仅供参考，请以已选的规格为准
标准V带 M/A/B/C/D型 进口 压缩橡胶材质 传动带 接驳型
条件筛选：
颜色 黑色
材质 压缩橡胶
产地 进口
种类筛选 标准V带
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 | 类型 | 皮带类型 | 材质 | 颜色 |
| QPM20 | 进口 | M | 压缩橡胶 | 黑色 |
| QPA20 | A | |||
| QPB20 | B | |||
| QPC20 | C | |||
| QPD20 | D |

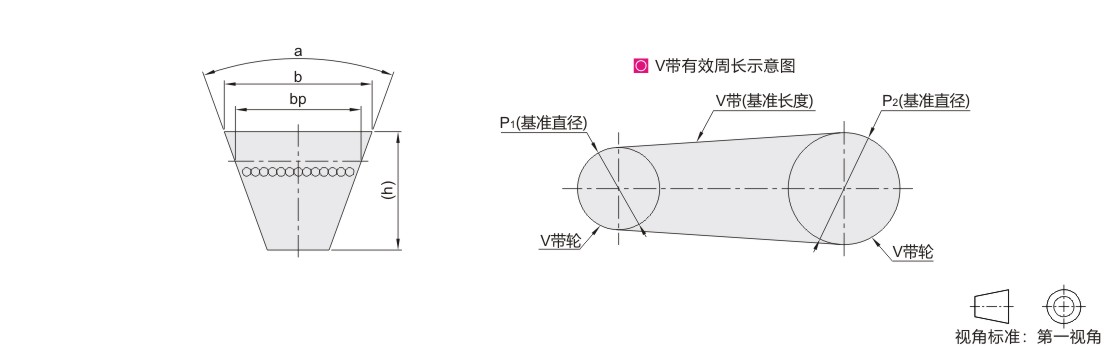

| 代码 | 皮带 类型 |
b 顶宽 |
bp 节宽 |
(h) 高度 |
a 楔角 |
| QPM20 | M | 10 | 8.5 | 5.5 | 40° |
| QPA20 | A | 12.5 | 11 | 9 | |
| QPB20 | B | 16.5 | 14 | 11 | |
| QPC20 | C | 22 | 19 | 14 | |
| QPD20 | D | 31.5 | 27 | 19 |
特点：V型皮带芯由保护层保护 ，保护层由棉或聚酯制成，
覆盖织物上涂有橡胶以增强耐磨性。
基准长度：把V带套在规定尺寸的测量带轮上 ，在规定的张紧力下，
沿V带的节宽bp巡行一周所得长度。 外周长度：V带实际最外一圈的长度。
参数图
M型
| 型号 | 外周长度 |
| 代码 | |
| QPM20 | 508 533 559 584 610 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041 |
| 1067 1092 1118 1143 1168 1194 1219 1245 1270 |
A型
| 型号 | 基准长度 |
| 代码 | |
| QPA20 | 508 533 559 584 610 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041 |
| 1067 1092 1118 1143 1168 1194 1219 1245 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600 | |
| 1626 1651 1676 1702 1727 1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159 | |
| 2184 2210 2235 2261 2286 2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997 | |
| 3048 3099 3175 3251 3302 3429 3556 3683 3810 3937 4064 4191 4318 4572 |
B型
| 型号 | 基准长度 |
| 代码 | |
| QPB20 | 635 660 686 711 737 762 787 813 838 864 889 914 940 965 991 1016 1041 1067 1092 1118 1143 1168 |
| 1194 1219 1245 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600 1626 1651 1676 1702 1727 | |
| 1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159 2184 2210 2235 2261 2286 | |
| 2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997 3048 3099 3175 3251 3302 | |
| 3353 3429 3505 3556 3683 3810 3937 4064 4191 4318 4572 4826 5080 5334 |
C型
| 型号 | 基准长度 |
| 代码 | |
| QPC20 | 1016 1067 1143 1219 1270 1295 1321 1346 1372 1397 1422 1448 1473 1499 1524 1549 1575 1600 1626 1651 1676 1702 |
| 1727 1753 1778 1803 1829 1854 1880 1905 1930 1956 1981 2007 2032 2057 2083 2108 2134 2159 2184 2210 2235 2261 | |
| 2286 2311 2337 2362 2388 2413 2438 2464 2489 2515 2540 2591 2667 2743 2794 2845 2921 2997 3048 3099 3175 3251 | |
| 3302 3353 3429 3505 3556 3607 3683 3759 3810 3937 4064 4191 4318 4572 4826 5080 5334 5588 5842 6096 6350 6604 | |
| 6858 |
D型
| 型号 | 基准长度 |
| 代码 | |
| QPD20 | 2540 2667 2794 2921 3048 3175 3302 3429 3556 3683 3810 3937 4064 4191 4318 4572 4826 5080 5334 5588 5842 6096 |
| 6350 6604 6858 7112 7620 7874 8382 9144 |
-
