图片仅供参考，请以已选的规格为准
多楔带轮 键槽型 PL槽型 槽距4.7±0.05
条件筛选：
安装方式 键槽式
槽型 PL
种类筛选 多楔带轮
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 6 项未选择
代码
参数选型
材质
表面处理
产品选型
D
N
d
10~40
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 槽型 | 槽距 | 材质 | 表面处理 | |
| 国标 | 相当 | |||||
| DXE05 | 键槽型 | PL | 4.7 ±0.05 | 45 | S45C | 发黑 |
| DXE06 | 无电解镀镍 | |||||
| DXE07 | LD30 | A6061 | 本色阳极氧化 | |||
| DXE08 | 黑色阳极氧化 | |||||

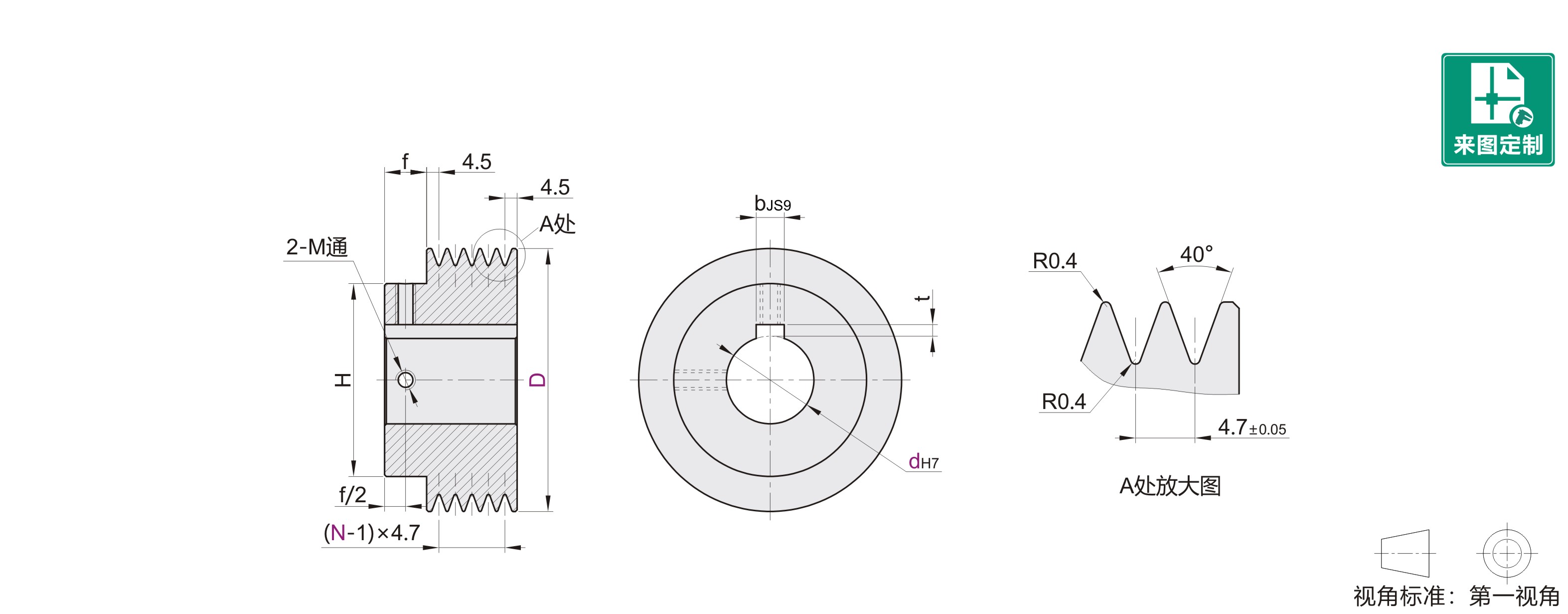

参数图
选型表
| 型号 |
槽数N |
孔径dH7 最小单位1 |
H |
f |
|
| 代码 | 有效直径D | ||||
| DXE05 DXE06 DXE07 DXE08 |
75 | 4 5 6 7 8 9 10 11 12 |
10~35 | 52 | 14 |
| 80 | 10~37 | 55 | |||
| 90 | 15~40 | 60 | |||
| 95 | |||||
| 100 | |||||
键槽尺寸表
| 孔径dH7 |
键槽 |
M |
|
| bJS9 | t | ||
| 10 | 3 | 1.4 | 4 |
| 11 12 | 4 | 1.8 | 5 |
| 13~17 | 5 | 2.3 | 6 |
| 18~22 | 6 | 2.8 | |
| 23~30 | 8 | 3.3 | 8 |
| 31~38 | 10 | ||
| 39~40 | 12 | ||
-
