固定环 开口型 标准型
条件筛选：
材质 S45C
表面处理 发黑
特征 标准型
切割位置 无
切割端面位置加工 无
平面孔加工 无
轴固定方式 开口型
锁紧方式 开口型
产品样式 标准型
产品型号：
请先点击左侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
引导式选型
技术图档
全部型号
3D预览
产品问答
材质图
参数图
材质图
| 代码 |
类型 |
材质 |
表面处理 |
附件 |
|
| 国标 | 相当 | ||||
| FAE01 | 标准型 | 45 | S45C | 发黑 | 1个内六角圆柱头螺钉 |
| FAE02 | 喷细砂无电解镀镍 | 1个内六角圆柱头螺钉 (不锈钢) |
|||
| FAE06 | 0Cr18Ni9 | SUS304 | — | ||
| FAE21 | LY11 | A2017 | |||
| FAE22 | 喷细砂本色阳极氧化 | ||||
| FAE23 | 黑色阳极氧化 | 1个内六角圆柱头螺钉 | |||
如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。 由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。 由于产品生产批次不同，发货喷细砂本色阳极氧化产品可能存在不喷砂，不影响尺寸及功能。 由于生产工艺原因，不锈钢材质固定环本体螺纹孔尾部会有踩牙工艺孔，不影响尺寸及功能。

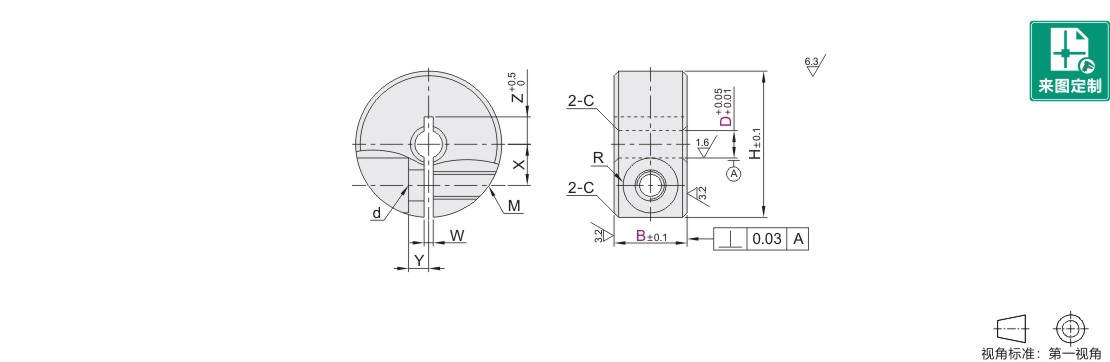

参数图
FAE01~06
| 型号 |
B |
H |
M |
d |
R |
W |
X |
Y |
Z |
C |
|
| 代码 | D | ||||||||||
|
(S45C)
(SUS304) |
3 | 8 | 16 | M3 | 3.4 | 3 | 1 | 4.5 | 2.2 | 3~5 | 0.5 |
| 4 | 18 | 5 | 3 | 3.5~6 | |||||||
| 5 | 20 | 5.5 | 4 | 5~6.5 | |||||||
| 10 | 22 | M4 | 4.5 | 3.75 | 6.5 | ||||||
| 6 | 8 | 20 | M3 | 3.4 | 3 | 6 | 6~7 | ||||
| 10 | M4 | 4.5 | 3.75 | ||||||||
| 8 | 8 | 25 | M3 | 3.4 | 3 | 1.5 | 8 | 5 | 7~9 | ||
| 10 | M4 | 4.5 | 3.75 | ||||||||
| 12 | 30 | M5 | 5.5 | 4.5 | 9 | 7~10 | |||||
| 15 | M6 | 6.6 | 6 | ||||||||
| 10 | 8 | M3 | 3.4 | 3 | 8~10 | ||||||
| 10 | M4 | 4.5 | 3.75 | ||||||||
| 12 | M5 | 5.5 | 4.5 | 10 | |||||||
| 15 | 35 | M6 | 6.6 | 6 | 6 | 8~12 | |||||
| 12 | 8 | 30 | M3 | 3.4 | 3 | 5 | 9~10 | ||||
| 10 | M4 | 4.5 | 3.75 | ||||||||
| 12 | M5 | 5.5 | 4.5 | ||||||||
| 15 | 35 | M6 | 6.6 | 6 | 11 | 6 | 9~12 | ||||
| 13 | 10 | 30 | M4 | 4.5 | 3.75 | 10 | 5 | 10 | |||
| 12 | 34 | M5 | 5.5 | 4.5 | 11 | 10~12 | |||||
| 15 | 35 | M6 | 6.6 | 6 | 6 | ||||||
| 15 | 10 | 34 | M4 | 4.5 | 3.75 | 11.5 | 10~11 | ||||
| 12 | 35 | M5 | 5.5 | 4.5 | 12 | 11~13 | |||||
| 15 | 40 | M6 | 6.6 | 6 | 13 | 8 | |||||
| 16 | 10 | 35 | M5 | 5.5 | 4.5 | 12 | 6 | 11~12 | |||
| 12 | |||||||||||
| 15 | 40 | M6 | 6.6 | 6 | 13 | 8 | 11~13 | ||||
| 18 20 |
10 | M5 | 5.5 | 4.5 | 14 | 7 | 13 | ||||
| 12 | |||||||||||
| 15 | 45 | M6 | 6.6 | 6 | 15 | 8 | 13~15 | ||||
| 20 | 16 | ||||||||||
| 25 | 12 | M5 | 5.5 | 4.5 | 17 | 7 | 16 | ||||
| 15 | 50 | M6 | 6.6 | 6 | 18 | 10 | 16~18 | ||||
| 20 | 55 | 20 | 16~20 | ||||||||
| 30 | 15 | 18~20 | 1 | ||||||||
| 20 | 60 | M8 | 9 | 7 | 23 | 18~21 | |||||
| 35 | 15 | M6 | 6.6 | 6 | 2 | 12 | 21 | ||||
| 40 | 18 | 70 | M8 | 9 | 7 | 26 | 13 | 23 | |||
| 50 | 22 | 85 | M10 | 11 | 9 | 3 | 32 | 16 | 28 | ||
| (60) | 22 | 95 | 37 | 18 | — | ||||||
| (80) | 32 | 130 | M16 | 18 | 13 | 5 | 50 | 22 | 1.5 | ||
| (100) | 36 | 150 | 60 | 26 | |||||||
FAE21~23
| 型号 |
B |
H |
M |
d |
R |
W |
X |
Y |
Z |
C |
|
| 代码 | D | ||||||||||
| (A2017) FAE21 FAE22 FAE23 |
3 | 8 | 16 | M3 | 3.4 | 3 | 1 | 4.5 | 2.2 | 3 | 0.5 |
| 4 | 8 | 18 | 5 | 3 | 3.5 | ||||||
| 5 | 8 | 20 | 5.5 | 4 | 5 | ||||||
| 6 | 8 | 6 | 6 | ||||||||
| 8 | 8 | 25 | 1.5 | 7 | 5 | 7 | |||||
| 10 | |||||||||||
| 10 | 10 | 30 |
M4 | 4.5 | 3.75 | 9 | 8 | ||||
| 12 | 10 | 10 | 9 | ||||||||
| 13 | 10 | 10 | |||||||||
| 15 | 10 | 34 | 11.5 | 6 | |||||||
| 16 | 10 | 35 | M5 | 5.5 | 4.5 | 12 | 11 | ||||
| 12 | |||||||||||
| 20 | 10 | 40 | 14 | 7 | 13 | ||||||
| 12 | |||||||||||
| 15 | |||||||||||
| 25 | 12 | 45 | 17 | 16 | |||||||
| 15 | |||||||||||
| 30 | 15 | 55 | M6 | 6.6 | 6 | 20 | 10 | 18 | 1 | ||
| 35 | 15 | 60 | 2 | 23 | 12 | 21 | |||||
| 40 | 18 | 70 | M8 | 9 | 7 | 26 | 13 | 23 | |||
| 50 | 22 | 85 | M10 | 11 | 9 | 3 | 32 | 16 | 28 | ||
-
