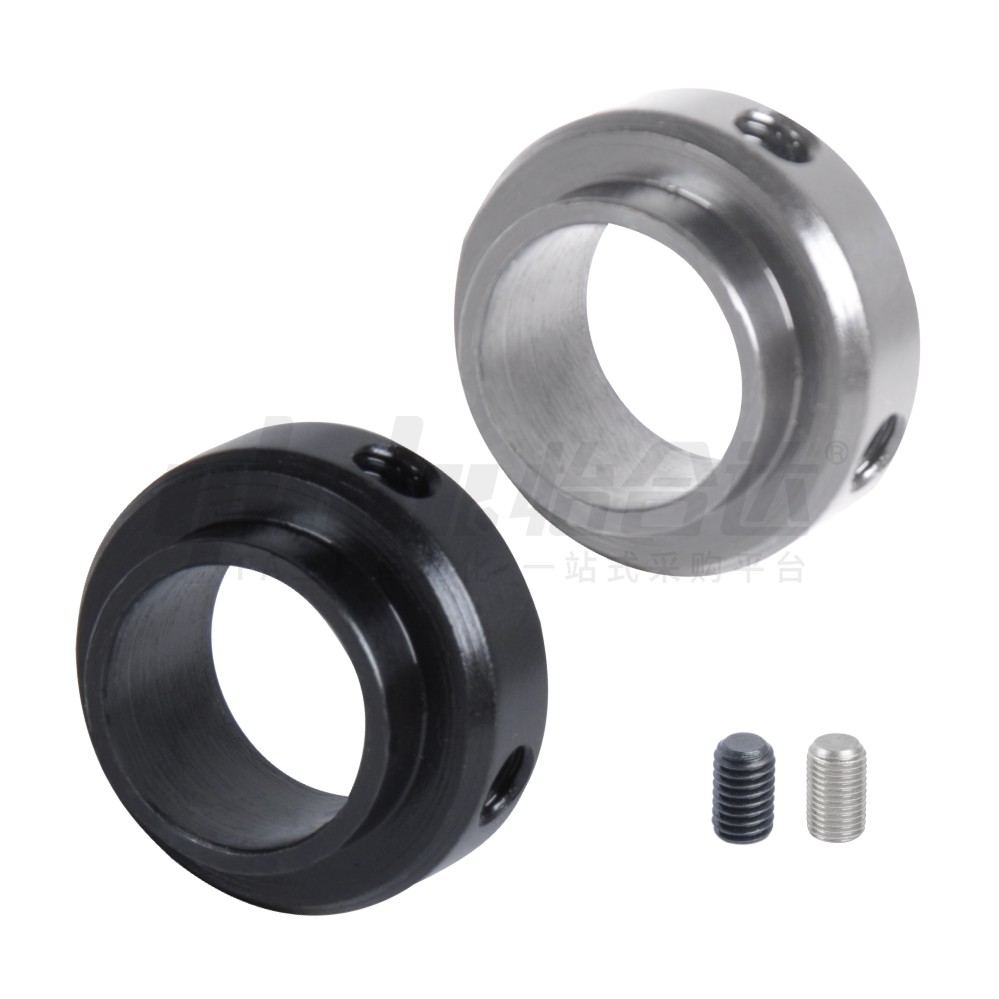

        轴承固定环 紧定螺钉锁紧型 紧凑型 短压环型/长压环型

        条件筛选：

        材质 SUS304
        表面处理 无
        特征 短压环紧凑型
        切割位置 无
        切割端面位置加工 无
        平面孔加工 无
        轴固定方式 紧定螺钉锁紧型
        锁紧方式 紧定螺钉型
        产品样式 轴承固定型

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        引导式选型

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品问答

          材质图

          参数图

          材质图
          代码
          		 材质
          		 表面处理
          		 附件
          短压环型 长压环型 国标 相当
          FBE01 FBE51 45 S45C 发黑 2个紧定螺钉
          FBE02 FBE52 喷细砂无电解镀镍 2个紧定螺钉
          (不锈钢)
          FBE06 FBE56 0Cr18Ni9 SUS304 —



          如对防锈有要求，请优先选用不锈钢材质或喷细砂无电解镀镍产品。
          由于产品生产批次不同，发货喷细砂无电解镀镍产品可能存在不喷砂，不影响尺寸及功能。

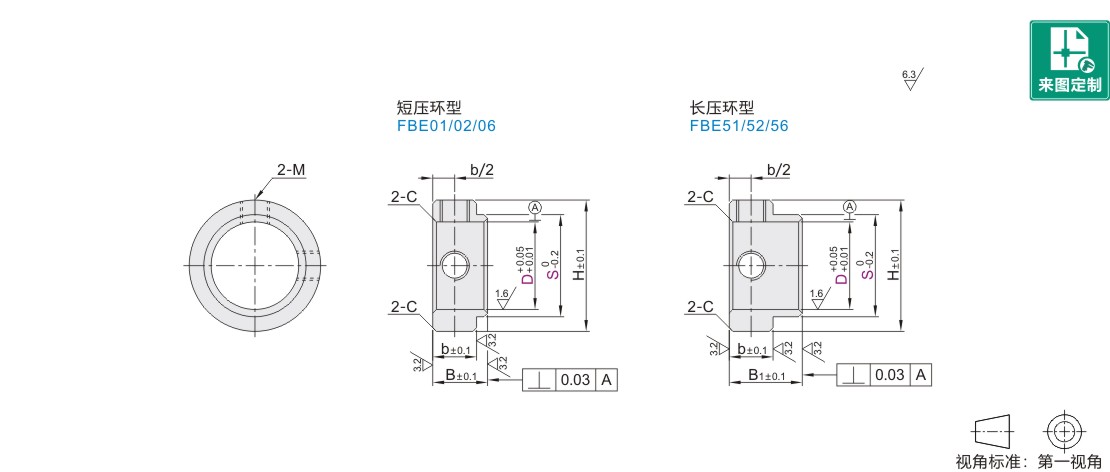

          参数图



          选型表

          型号
          		 S
          		 适用轴承(外径)
          		 B
          		 B1
          		 H
          		 紧定螺钉
          M×长度
          		 b
          		 C
          代码 D

          短压环型
          FBE01
          FBE02
          FBE06


          长压环型
          FBE51
          FBE52
          FBE56

          		 4 7 674ZZ(7)·684ZZ(9)·694ZZ(11)·604ZZ(12)·624ZZ(13) 6 9 10 M3×3 5 0.5
          5 8 675ZZ(8)·695ZZ(13)·605ZZ(14)·625ZZ(16) 12
          6 9 676ZZ(10)·686ZZ(13)·696ZZ(15)·606ZZ(17)·626ZZ(19) 13
          8 12 678ZZ(12)·688ZZ(16)·698ZZ(19)·608ZZ(22)·628ZZ(24) 15
          10 13 6800ZZ(19) 7.5 10 17 6
          14 6900ZZ(22)·6000ZZ(26)
          16 6200ZZ(30)·6300ZZ(35)
          12 15 6701ZZ(18)·6801ZZ(21) 19 M4×3
          16 6901ZZ(24)·6001ZZ(28)
          18 6201ZZ(32)·6301ZZ(37)
          15 18 6802ZZ(24)·6902ZZ(28) 22
          19 6002ZZ(32)
          21 6202ZZ(35)·6302ZZ(42)
          17 20 6803ZZ(26) — 24
          21 6203ZZ(30)·6003ZZ(35)
          23 6203ZZ(40)·6303ZZ(47)
          20 23 6704ZZ(27)·6804ZZ(32) 8.5 12 29 M5×4 7
          24 6904ZZ(37)
          27 6004ZZ(42)·6204ZZ(47)
          25 29 6905ZZ(42) 34
          31 6005ZZ(47)
          32 6205ZZ(52)·6305ZZ(62)
          30 35 6906ZZ(47) 10 14 41 M6×5 8 1
          38 6006ZZ(55)·6206ZZ(62)·6306ZZ(72)
          35 41 6907ZZ(55) — 46
          43 6007ZZ(62)·6207ZZ(72)
          40 48 6008ZZ(68)·6208ZZ(80) 16 53 M8×5 10
