        高负载型氮气弹簧 活塞型 反作用力可调节型

        条件筛选：

        性价比 标准型
        类型 活塞型
        气缸表面处理 发黑
        反作用力 可调节型
        活塞杆材质 38Cr
        气缸材质 40Cr
        活塞杆表面处理 抛光+渗氮
        种类筛选 高负载型氮气弹簧

        产品型号：

        FHK09-420-6

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用气体
          		 使用温度
          气缸筒 活塞杆 气缸筒 活塞杆
          FHK09 活塞型 40Cr 38Cr 发黑 抛光+渗氮 N2 0℃~80℃


          活塞杆最大使用速率：1.6m/s。
          使用时，请选择专用的法兰固定。
          建议每分钟最多冲程次数为6~40。

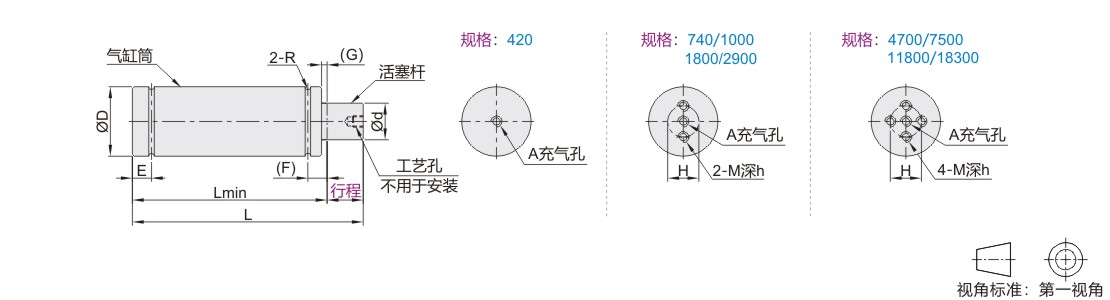

          参数图


          选型表

          型号
          		 行程
          		 在+20℃时的
          弹簧力(N)
          		 L
          		 压缩后
          长度
          Lmin
          		 D
          		 d
          		 R
          		 E
          		 (F)
          		 (G)
          		 H
          		 M深h
          		 A
          代码 规格 初始力 终端力
          FHK09 420 6 4250 7000 56 50 24.9 12 1 5 11.5 1 — — M6
          10 6900 70 60
          16 6900 91 75
          25 6900 120 95
          32 7600 140 108
          40 7600 165 125
          50 7600 195 145
          740 6 7400 9800 63 57 31.9 20 1 10.5 11.5 3 15 M6深5.5 M6
          10 10000 75 65
          16 11000 93 77
          25 12000 120 95
          32 12000 140 108
          40 12000 165 125
          50 12000 195 145
          1000 6 10600 16000 61 55 37.9 20 1 10.5 10.5 17 M6深6.5
          10 16000 78 68
          16 16000 100 84
          25 16000 135 110
          32 16000 167 135
          40 16000 195 155
          50 16000 230 180
          1800 6 18000 25000 66 60 50.2 30 1.5 14.5 14.5 3 26 M6深6.5 G1/8
          10 26000 80 70
          16 26000 106 90
          25 27000 135 110
          32 27000 162 130
          40 28000 190 150
          50 29000 220 170
          2900 10 29500 38500 85 75 63.2 38 2 18 19 34 M8深9
          16 41000 103 87
          25 43000 130 105
          32 44200 150 118
          40 45200 175 135
          50 45800 205 155
          4700 10 47000 67000 80 70 75.2 50 1.5 18 18 3 40 M8深9 G1/8
          16 66000 106 90
          25 68000 135 110
          32 67000 167 135
          40 67000 200 160
          50 67000 240 190
          7500 10 75000 104000 90 80 95.2 65 1.5 21 21 52
          16 104000 116 100
          25 109000 145 120
          32 105000 182 150
          40 107000 210 170
          50 106000 255 205
          11800 10 118000 155000 100 90 120.2 80 2.5 22.5 22.5 3 68 M10深11 G1/8
          16 158000 126 110
          25 170000 155 130
          32 164000 187 155
          40 165000 220 180
          50 166000 260 210
          18300 10 183000 235000 110 100 150.2 105 2.5 24.5 24.5 90
          16 252000 136 120
          25 254000 165 140
          32 251000 197 165
          40 250000 235 195
          50 255000 270 220
