同步轮拉手轴承座减震器滚针导柱
商品分类
      常规选型
      图纸选型
      型号：

      型号筛选

      未生成型号，还有 2 项未选择

      重置

      代码

      产品选型

      规格

      氮气弹簧反作用力(20℃)N

      图片仅供参考，请以已选的规格为准

        氮气弹簧 功能型 任停式 反作用力选择型

        条件筛选：

        性价比 标准型
        类型 任停式
        气缸表面处理 银色烤漆
        反作用力 选择型
        活塞杆材质 S45C
        气缸材质 STKM11A
        活塞杆表面处理 镀铬
        种类筛选 氮气弹簧

        产品型号：

        请先点击左侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库

          技术图档

          全部型号

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码 类型 材质 表面处理 使用气体
          气缸筒 活塞杆 螺纹接头 接头安装板 气缸筒 活塞杆 接头安装板
          FHL31 任停式 STKM11A S45C PA Q235 银色烤漆 镀铬 镀镍 N2


          产品特点：速度相对缓慢、动态力值恒定，可实现任意位置停止效果，但没有额外的锁紧力。
          注意事项：
          力值计算参考标准氮气弹簧计算方式，禁止反向安装；
          计算力值不准确或偏差大时，可能无法达到任意位置停止效果。

          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80




          带( )的尺寸仅供参考。

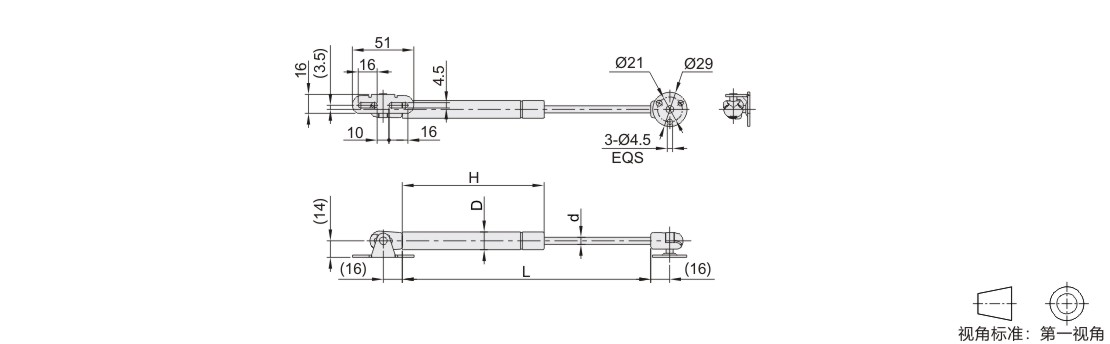

          参数图


          选型表

          型号
          		 氮气弹簧反作用力(20℃)N 行程
          		 缸径
          D
          		 杆径
          d
          		 Lmax
          		 H
          代码 规格 最大长度-10mm时
          FHL31 15040 45
          60
          80
          100
          120
          150          		 40 15 6 130 86
          15050 50 160 106
          15060 60 180 116
          15080 80 220 136
          15100 100 260 156
          15120 120 300 176
          15150 150 360 206
