        氮气弹簧 拉伸型 反作用力指定型

        条件筛选：

        性价比 标准型
        类型 拉伸型
        气缸表面处理 黑色烤漆
        反作用力 指定型
        活塞杆材质 S45C
        气缸材质 STKM11A
        活塞杆表面处理 黑色渗氮
        种类筛选 氮气弹簧

        产品型号：

        FHL35-22040-60

        未税折扣单价： -- --

        含税折扣单价： ----

        含税总价 (税率13%)： --

        预计发货天数：-- 天   (发货天数以下单次日起算，不含周日与法定假日)

        购买数量(PCS)：

        起订量：1PCS

        , 加量幅度：1PCS

        登录后可查看价格、加入购物车、一键购买

        立即登录

          SKU信息
          3D模型
          PDF下载
          3D图库
          常规选型
          图纸选型
          型号：

          FHL35-22040-60

          复制

          型号筛选

          型号已生成

          重置

          代码

          产品选型

          规格

          氮气弹簧初始拉力(20℃)N

          60~800
          /10

          技术图档

          3D预览

          产品简介

          产品问答

          材质图

          参数图

          材质图
          代码
          		 类型
          		 材质
          		 表面处理
          		 使用
          气体
          气缸筒 活塞杆 接头 气缸筒 活塞杆 接头
          FHL35 拉伸型 STKM11A S45C Q235 黑色烤漆 黑色渗氮处理 黑色烤漆 N2


          特点：拉伸氮气弹簧在自由状态下活塞杆被压缩，对牵引物体提供指向缸体内部的拉力。

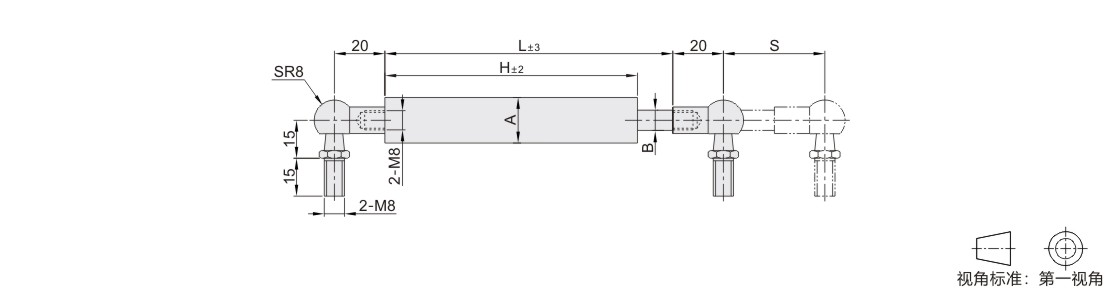

          参数图



          选型表

          型号
          		 氮气弹簧初始拉力(20℃)N 行程
          S
          		 A
          		 B
          		 L
          		 H(参考值)
          代码 规格 最小单位10N
          FHL35 22040 60~800 40 22 8 110 100
          22060 60 130 120
          22080 80 150 140
          22100 100 170 160
          22120 120 190 180
          22150 150 220 210
          22180 180 250 240
          22200 200 270 260
          22250 250 320 310
          22300 300 370 360
          22350 350 420 410
          28060 280~1200 60 28 10 140 130
          28080 80 160 150
          28100 100 180 170
          28120 120 200 190
          28150 150 230 220
          28180 180 260 250
          28200 200 280 270
          28250 250 330 320
          28300 300 380 370



          氮气弹簧公差标准
          力值(N) 公差范围
          ≤100 -5/+15
          101~200 -10/+20
          201~400 -15/+30
          401~600 -20/+40
          601~800 -25/+50
          801~1000 -30/+60
          1001~1200 -35/+70
          >1200 -40/+80
