图片仅供参考，请以已选的规格为准
隔热板 日本进口材料 高温高隔热级 白色 方形
条件筛选：
颜色 白色
材质 硅酸盐类粘接剂
形状 方形
材料 日系材料
性能 高温高隔热级
最高使用温度°C 400
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
加工类型
产品选型
规格
长度A(mm)
20~800
/1
孔型
宽度B(mm)
20~600
/1
厚度T(mm)
F
9~791
/0.5
G
5~595
/0.5
N
Z
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 使用环境 温度 |
导热系数 (W/m.k) |
抗压强度 (N/mm²) at23C |
抗折强度 (N/mm²) at23C |
密度(g/cm³) |
|
| JAA01 | 高温 高隔热级 |
标准型 | 硅酸盐类 粘接剂 |
白色 | 常温~400℃ | 0.08 | 182 | 94 | 1.2 |
| JAA02 | 孔加工型 | ||||||||

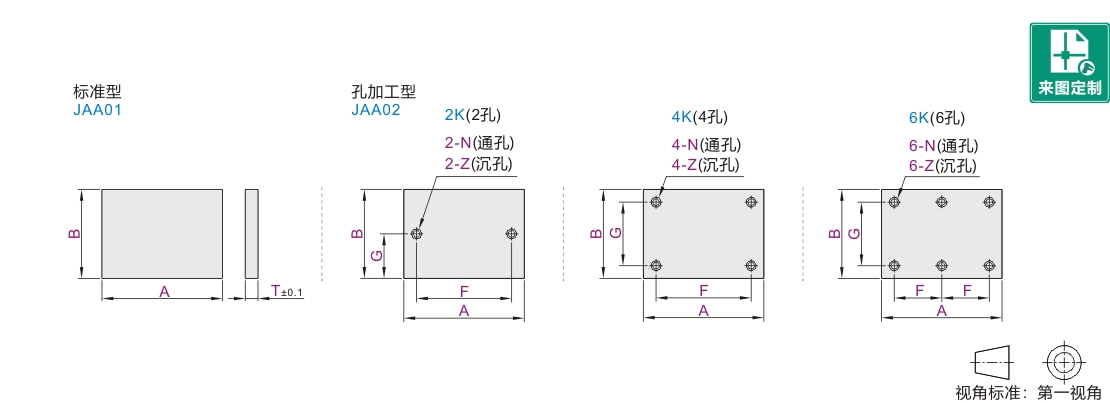

参数图
选型表
标准型
| 型号 |
最小单位1 |
T |
||||
| 代码 | 规格 | A |
B |
|||
| JAA01 | 3 | 20~800 | +1.0 0 |
20~600 | +1.0 0 |
3 |
| 5 | 5 | |||||
| 10 | 10 | |||||
| 5P | 20~200 | ±0.3 | 20~200 | ±0.3 | 5 | |
| 10P | 10 | |||||

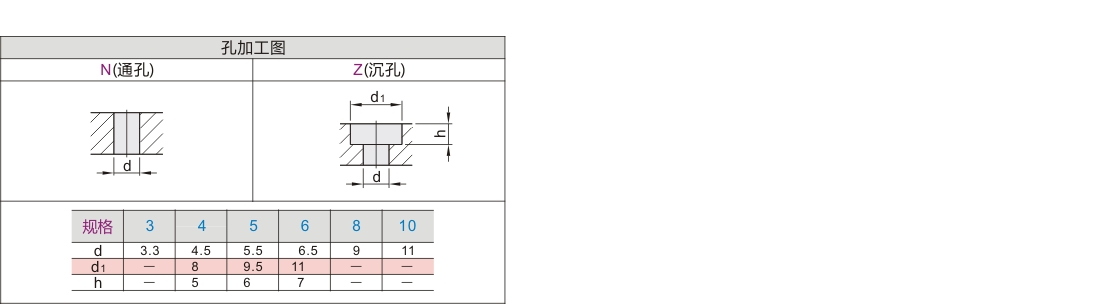

孔加工型
| 型号 |
孔型 |
最小单位1 |
T |
最小单位0.5 |
N(通孔) |
Z(沉孔) |
|||||
| 代码 | 规格 | A |
B |
F | G | ||||||
| JAA02 | 3 | 2K 4K 6K |
20~800 | + 1.0 0 |
20~600 | + 1.0 0 |
3 | 9 ~791(2K·4K) 9 ~395(6K) |
5 ~595(2K) 9 ~591(4K·6K) |
3 4 5 6 8 10 |
— |
| 5 | 5 | — | |||||||||
| 10 | 10 | 4 5 6 | |||||||||
| 5P | 20~200 | ±0.3 | 20~200 | ±0.3 | 5 | 9 ~ 191(2K·4K) 9 ~95(6K) |
5 ~ 195(2K) 9 ~ 191(4K·6K) |
— | |||
| 10P | 10 | 4 5 6 | |||||||||
指定F、G尺寸时，请考虑孔边距和孔间距。 选择孔加工型时，请在N（通孔）、Z（沉孔）、两种型式中任选其一。
-
