图片仅供参考，请以已选的规格为准
隔热板 树脂玻纤复合/无机工程复合材料 圆形 标准型/孔加工型
条件筛选：
形状 圆形
材料 国产材料
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
加工类型
性能
最高使用温度°C
材质
颜色
产品选型
厚度T(mm)
规格
D
40~400
/1
V
0~55
/1
P
10~390
/1
N
Z
M
L
3~12
/1
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用环境温度 | 导热系数 (W/m.k) |
抗压强度 (N/mm²) at23°C |
抗折强度 (N/mm²) at23°C |
密度 (g/cm³) |
|
| JAL01 | 标准级 | 标准型 | 树脂玻纤 复合材料 |
白色 | 常温~280˚C | 0.20 | 400 | 120 | 1.8 |
| JAL02 | 孔加工型 | ||||||||
| JAL11 | 耐热级 | 标准型 | 无机工程 复合材料 |
银灰色 | 常温~600˚C | 0.12 | 400 | 200 | 2.1 |
| JAL12 | 孔加工型 | ||||||||
| JAL21 | 高强度级 | 标准型 | 树脂玻纤 复合材料 |
淡黄色 | 常温~200˚C | 0.19 | 600 | 380 | 1.9 |
| JAL22 | 孔加工型 | ||||||||
| JAL31 | 高温 耐久级 |
标准型 | 黑褐色 | 常温~250˚C | 0.23 | 560 | 400 | 1.85 | |
| JAL32 | 孔加工型 | ||||||||
| JAL41 | 高隔热级 | 标准型 | 无机工程 复合材料 |
金灰色 | 常温~800˚C | 0.12 | 300 | 140 | 2.2 |
| JAL42 | 孔加工型 | ||||||||
由于材料特性 ，螺纹孔加工仅适用JAL02、JAL22、JAL32 ，不适用JAL12、JAL42。
参数图
标准型
| 型号 |
最小单位1 |
|||
| 代码 | T |
D | V | |
| 标准级 JAL01 |
5 | ±0. 10 | 40~400 | 0~55 (V≤D-11) |
| 10 | ||||
| 15 | ||||
| 耐热级 JAL11 |
5 | |||
| 10 | ||||
| 15 | ||||
| 高强度级 JAL21 |
5 | |||
| 10 | ||||
| 15 | ||||
| 高温耐久级 JAL31 |
5 | |||
| 10 | ||||
| 15 | ||||
| 高隔热级 JAL41 |
3 | |||
| 5 | ||||
| 10 | ||||
孔加工型
| 型号 |
最小单位1 |
N(通孔) |
Z(沉孔) |
螺纹套 |
|||||
| 代码 | 规格 | T | D | V | P | M | L(插入长度) | ||
| JAL02(T≥5) JAL12(T≥5) JAL22(T≥5) JAL32(T≥5) JAL42(T≤10） |
2K | 5 | 40~400 | 0~55 (V≤D-10) |
10~390 | 3 4 5 6 8 10 |
— | 3 4 | 从孔加工 详图中选择 |
| 3K | 10 | 4 5 6 | 3 4 5 6 | ||||||
| 4K | 15 | 4 5 6 8 | 3 4 5 6 8 | ||||||
选择P尺寸时 ，请考虑孔边距和孔间距 。 选择孔加工型时 ，请在N(通孔)、Z(沉孔）、M（螺纹套）+L（插入长度）三种型式中任选其一。
孔加工图
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | 3.3 | 4.5 | 5.5 | 6.5 | 9 | 11 |
| d1 | 6.5 | 8 | 9.5 | 11 | 14 | — |
| h | 4 | 5 | 6 | 7 | 9 | — |

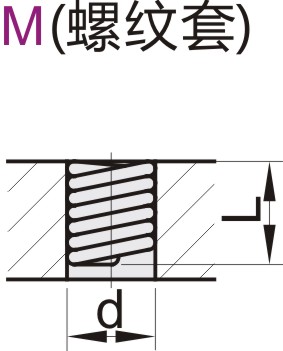

| 规格 | 3 | 4 | 5 | 6 | 8 |
| d | 3.3 | 4.3 | 5.3 | 6.5 | 9 |
| L | 3 4.5 6 |
4 6 8 |
5 7.5 10 |
6 9 12 |
8 12 — |
选型方法:M4—L6
• L≤T
• L+5<T时为盲孔
-
