查看大图
图片仅供参考，请以已选的规格为准

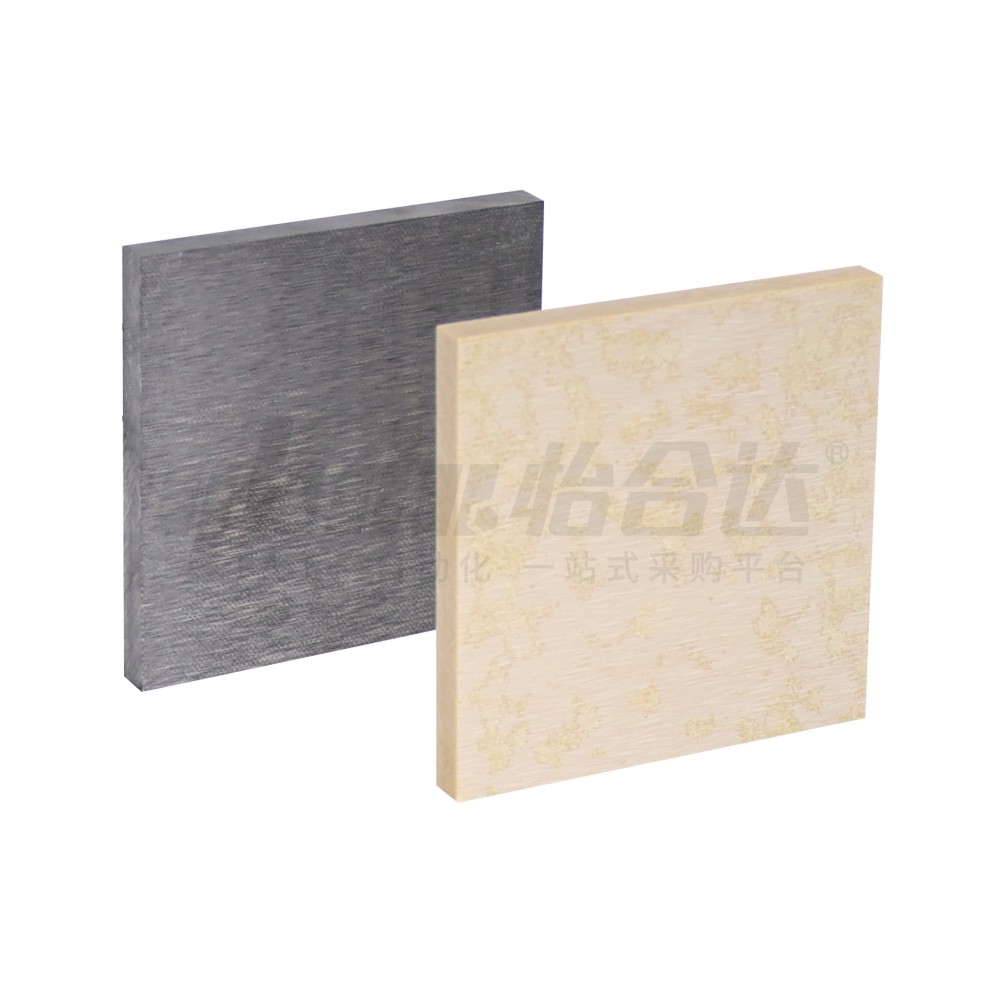

经济型隔热板 树脂玻纤复合材料 黄色/黑灰色 150/260℃ 标准型/孔加工型
条件筛选：
材质 树脂玻纤复合材料
形状 方形
材料 国产材料
性能 标准级
种类筛选 经济型隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 15 项未选择
代码
参数选型
加工类型
最高使用温度°C
颜色
产品选型
规格
孔型
长度A(mm)
15~850
/1
宽度B(mm)
15~650
/1
厚度T(mm)
F
9~845.5
/0.5
G
5~845.5
/0.5
N
Z
M
L
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用环境 温度 |
导热系数 (W/m.k) |
抗压强度 (N/mm²) at23℃ |
抗折强度 (N/mm²) at23℃ |
密度 (g/cm³) |
|||||
| JAH01 | 标准级 | 标准型 | 树脂玻纤 复合材料 |
黄色 | 常温~150℃ | 0.19 | 400 | 380 | 2.1 | ||||
| JAH03 | 黑灰色 | 常温~260℃ | 600 | 500 | 2 | ||||||||
| JAH02 | 孔加工型 | 黄色 | 常温~150℃ | 400 | 380 | 2.1 | |||||||
| JAH04 | 黑灰色 | 常温~260℃ | 600 | 500 | 2 | ||||||||
A≥B。

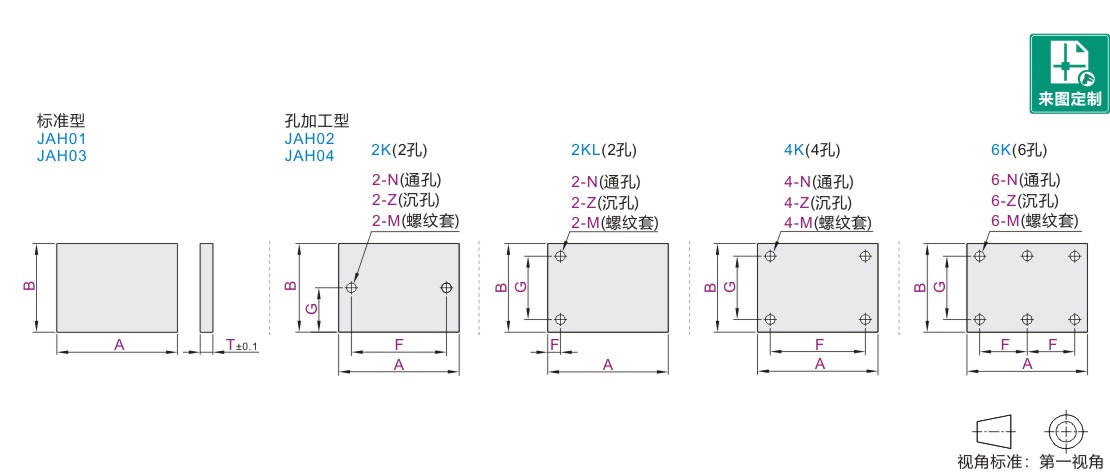

参数图
标准型
| 型号 | 最小单位1 |
T | ||||
| 代码 | 规格 | A | B | |||
| 黄色 JAH01 黑灰色 JAH03 |
3 | 15~850 | +1.0 0 |
15~650 | +1.0 0 |
3 |
| 5 | 5 | |||||
| 10 | 10 | |||||
| 15 | 15 | |||||
| 5P | 15~250 | ±0.3 | 15~250 | ±0.3 | 5 | |
| 10P | 10 | |||||

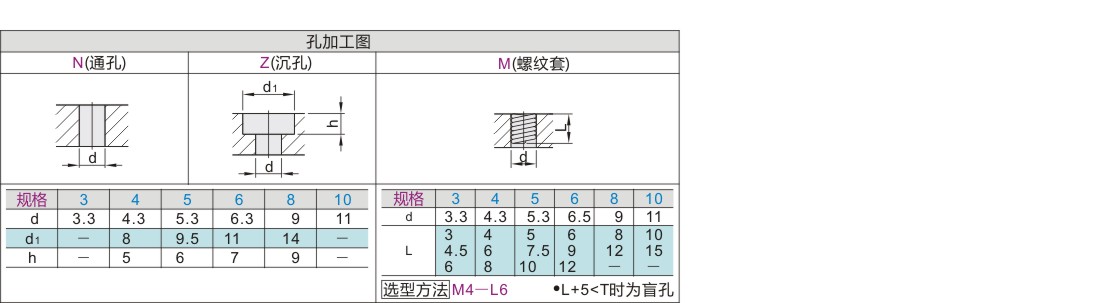

孔加工图
孔加工型
| 型号 | 孔型 | 最小单位1 | T | F(最小单位0.5) | G(最小单位0.5) | N (通孔) |
Z(沉孔) | 螺纹套 | |||||||
| 代码 | 规格 | A | B | 通孔/螺纹套 | 沉孔 | 通孔/螺纹套 | 沉孔 | M | L(插入长度) | ||||||
| 黄色 JAH02 黑灰色 JAH04 |
3 | 2K 2KL 4K 6K |
18~850(2K·2KL·4K) 27~850(6K) |
+1.0 0 |
18~650(2K·2KL·4K) 27~650(6K) |
+1.0 0 |
3 | 9~845.5(2KL) 9~832(2K·4K) 9~416(6K) |
10~845.5(2KL) 10~832(2K·4K) 10~416(6K) |
5~845.5(2K) 5~832(2KL) 9~832(4K·6K) |
6~845.5(2K) 6~832(2KL) 10~832(4K·6K) |
3 4 5 6 8 10 |
— | — | — |
| 5 | 5 | — | 3 4 | 从孔加工 详图中选择 |
|||||||||||
| 10 | 10 | 4 5 6 | 3 4 5 6 8 10 | ||||||||||||
| 15 | 15 | 4 5 6 8 | 3 4 5 6 8 10 | ||||||||||||
| 5P | 18~250(2K·2KL·4K) 27~250(6K) |
±0.3 | 18~250(2K·2KL·4K) 27~250(6K) |
±0.3 | 5 | 9~245.5(2KL) 9~232(2K·4K) 9~116(6K) |
10~245.5(2KL) 10~232(2K·4K) 10~116(6K) |
5~245.5(2K) 5~232(2KL) 9~232(4K·6K) |
6~245.5(2K) 6~232(2KL) 10~232(4K·6K) |
— | 3 4 | ||||
| 10P | 10 | 4 5 6 | 3 4 5 6 8 10 | ||||||||||||
选定F、G尺寸时，请考虑孔边距和孔间距。 选择孔加工型时，请在N(通孔)、Z(沉孔）、M(螺纹套)+L(插入长度)三种型式中任选其一。
-
