图片仅供参考，请以已选的规格为准
隔热板 树脂玻纤复合材料 白色 210℃ 标准型/孔加工型
条件筛选：
颜色 白色
材质 树脂玻纤复合材料
形状 方形
材料 国产材料
性能 标准级耐冲击型
最高使用温度°C 210
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 11 项未选择
代码
参数选型
加工类型
产品选型
规格
长度A(mm)
15~850
/1
孔型
宽度B(mm)
15~650
/1
厚度T(mm)
F
9~841
/1
G
5~645
/1
N
Z
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 使用环境 温度 |
导热系数 (W/m . k) |
抗压强度 ( N/mm²) at23°C |
抗折强度 ( N/mm²) at23°C |
密度 (g/cm³) |
|
| JAB01 | 标准级 | 标准型 | 树脂玻璃纤维 工程复合材料 |
白色 | 常温~210℃ | 0.18 | 460 | 250 | 1.85 |
| JAB02 | 孔加工型 | ||||||||
参数图

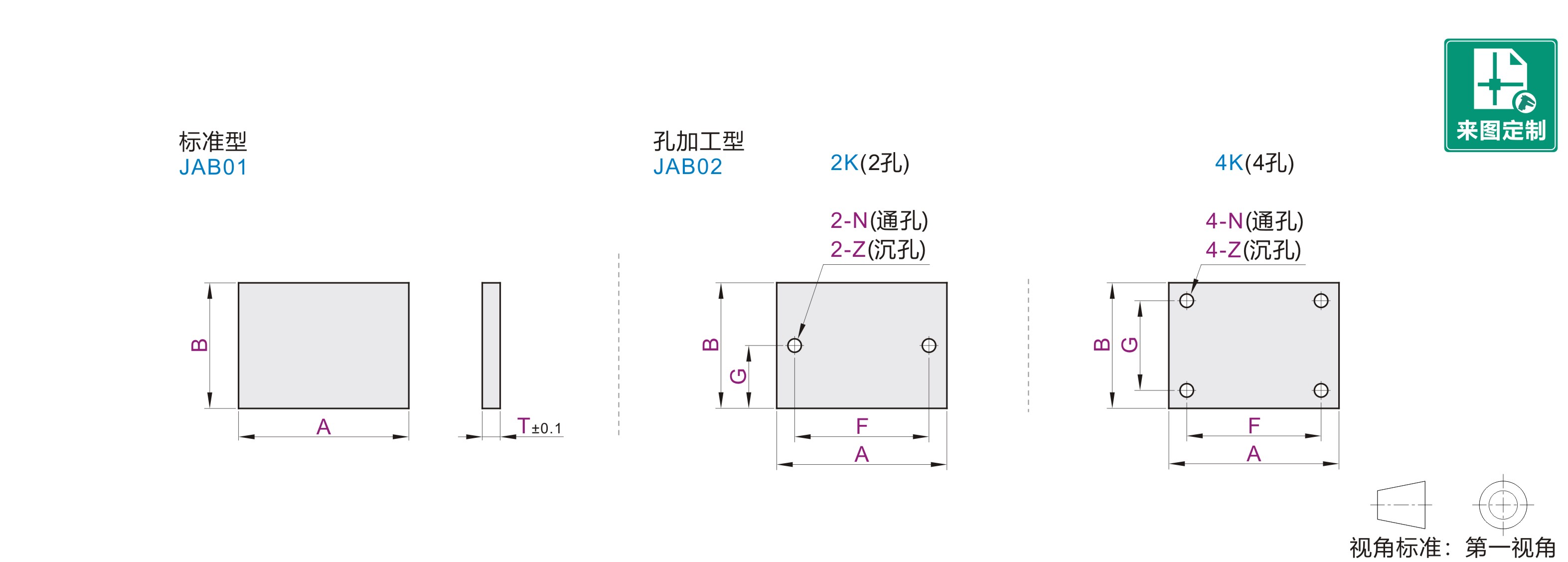

标准型
| 型号 |
最小单位1 |
T |
||||
| 代码 | 规格 | A |
B |
|||
| JAB01 | 3 | 15~850 | +1.0 0 |
15~650 | +1.0 0 |
3 |
| 5 | 5 | |||||
| 10 | 10 | |||||
| 15 | 15 | |||||
孔加工型
| 型号 |
孔型 |
最小单位1 |
T |
最小单位0.5 |
N(通孔) |
Z(沉孔) |
|||||
| 代码 | 规格 | A |
B |
F | G | ||||||
| JAB02 | 3 | 2K | 18~850 | +1.0 0 |
18~650 | +1.0 0 |
3 | 9~841 | 5~645 | 3 4 5 6 8 10 |
— |
| 5 | 5 | — | |||||||||
| 10 | 10 | 4 5 6 | |||||||||
| 15 | 15 | 4 5 6 8 | |||||||||
| 3 | 4K | 3 | 9~641 | — | |||||||
| 5 | 5 | — | |||||||||
| 10 | 10 | 4 5 6 | |||||||||
| 15 | 15 | 4 5 6 8 | |||||||||
指定F 、G尺寸时 ，请考虑孔边距和孔间距 。 选择孔加工型时 ，请在N(通孔)、Z(沉孔）两种型式中任选其一。

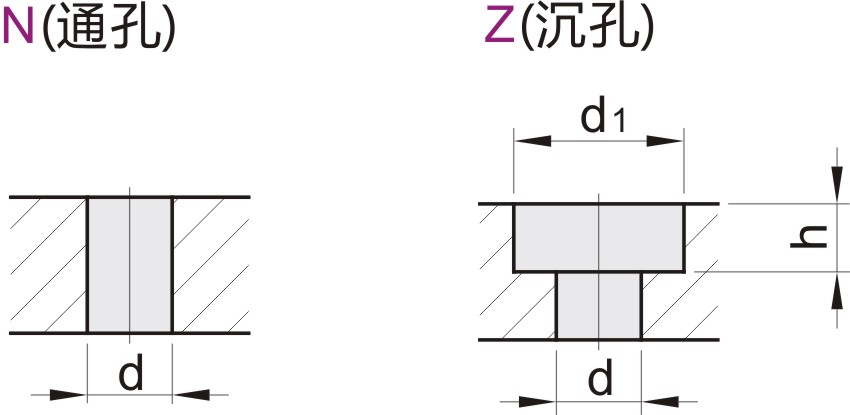

孔加工图
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | 3.3 | 4.3 | 5.3 | 6.5 | 9 | 11 |
| d1 | — | 8 | 9.5 | 11 | 14 | — |
| h | 5 | 6 | 7 | 9 | — |
-
