隔热板 树脂玻纤复合材料 软质级/硬质级/超低导级 标准型/孔加工型
条件筛选：
材质 有机物复合材料
形状 方形
材料 国产材料
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
加工类型
性能
最高使用温度°C
颜色
产品选型
厚度T(mm)
长度A(mm)
15~300
/1
孔型
宽度B(mm)
15~300
/1
F
9~291
/0.5
G
9~295
/0.5
N
Z
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用环境温度 | 导热系数 (W/m.k) |
抗压强度 (N/mm²) at23°C |
抗折强度 (N/mm²) at23°C |
密度 (g/cm³) |
|
| JAD30 | 软质级 | 标准型 | 有机物 复合材料 |
白色 | 常温~200℃ | 0.03 | 不抗压 | — | 0.04 |
| JAD31 | 黄色 | 常温~300℃ | |||||||
| JAD35 | 硬质级 | 标准型 | 有机物 复合材料 |
白色 | 常温~200℃ | 0.03 | <0.3 | — | 0.05 |
| JAD36 | 黄棕色 | 常温~300℃ | <1 | 0.17 | |||||
| JAD37 | 孔加工型 | 白色 | 常温~200℃ | <0.3 | 0.05 | ||||
| JAD38 | 黄棕色 | 常温~300℃ | <1 | 0.17 | |||||
| JAD45 | 超低导级 | 标准型 | 树脂玻璃纤维 工程复合材料 |
黄色 | 常温~250℃ |
0.05 | <30 | 20 | 0.8 |
| JAD46 | 孔加工型 | ||||||||
注意:由于材料特性 ，此系列隔热材料 ，抗压强度低 、密度轻 ，摩擦材料表面会有粉末。
A≥B。

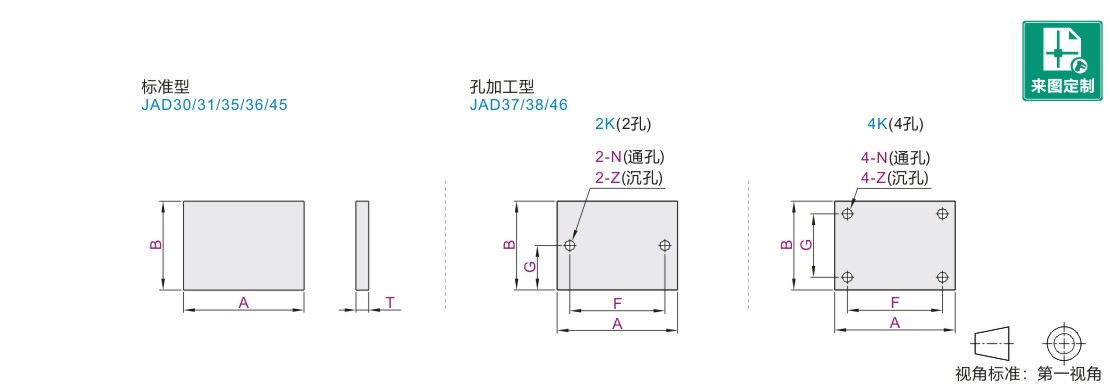

参数图
标准型
| 型号 |
最小单位1 |
||||
| 代码 | T | A |
B |
||
| 软质级 JAD30 JAD31 硬质级 JAD35 JAD36 超低导级 JAD45 |
5 | 50~300 | +1.0 0 |
50~300 | +1.0 0 |
| 10 | |||||
| 15 | |||||
| 20 | |||||
孔加工型
| 型号 |
孔型 |
最小单位1 |
最小单位0.5 |
N(通孔) |
Z(沉孔) |
|||||
| 代码 | T | A |
B |
F | G | |||||
| 硬质级 JAD37 JAD38 超低导级 JAD46 |
5 | 2K 4K |
15~300 | +1.0 0 |
15~300 | +1.0 0 |
9~291 | 9~295(2K) 9~291(4K) |
5 6 8 10 |
— |
| 10 | 5 6 | |||||||||
| 15 | 5 6 8 | |||||||||
| 20 | 5 6 8 | |||||||||
指定F 、G尺寸时 ，请考虑孔边距和孔间距。 选择孔加工型时 ，请在N(通孔)、Z(沉孔）两种型式中任选其一。
T公差
| 代码 | T | T公差 |
| JAD30 JAD31 |
5 10 15 20 |
±0.5 |
| JAD35 JAD36 JAD37 JAD38 JAD45 JAD46 |
±0.3 | |
孔加工图
| 规格 | 5 | 6 | 8 | 10 |
| d | 5.3 | 6.3 | 9 | 11 |
| d1 | 9.5 | 11 | 14 | — |
| h | 6 | 7 | 9 | — |
-
微信公众号
订单/资讯随手掌握
微信技术交流服务群
扫码添加进群
