隔热板 树脂玻纤复合材料 绿色/红色 250/350℃ 标准型/孔加工型
条件筛选：
材质 树脂玻纤复合材料
形状 方形
材料 国产材料
种类筛选 隔热板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
加工类型
性能
最高使用温度°C
颜色
产品选型
厚度T(mm)
孔型
长度A(mm)
20~600
/1
宽度B(mm)
20~600
/1
F
9~595.5
/0.5
G
5~595.5
/0.5
N
Z
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 |
材质 | 颜色 | 使用环境温 | 导热系数 (W/m.k) |
抗压强度 ( N/mm²) at23°C |
密度 (g/cm³) |
|
| JAE01 | 标准抗压级 | 标准型 | 树脂玻纤 复合材料 |
绿色 | 常温~250℃ | 0.22 | 400 | 1.85 |
| JAE02 | 孔加工型 | |||||||
| JAE11 | 耐热级 | 标准型 | 棕红色 | 常温~350℃ | 0.24 | 600 | 2 | |
| JAE12 | 孔加工型 | |||||||
参数图
标准型
| 型号 |
最小单位1 |
||||
| 代码 | T | A |
B |
||
| 标准抗压级 JAE01 耐热级 JAE11 |
5 | 20~600 | +1.0 0 |
20~600 | +1.0 0 |
| 10 | |||||
| 15 | |||||
| 20 | |||||
孔加工型
| 型号 |
孔型 |
最小单位1 |
F(最小单位0.5) |
G(最小单位0.5) |
N(通孔) |
Z(沉孔) |
||||||
| 代码 | T | A | B | 通孔 | 沉孔 | 通孔 | 沉孔 | |||||
| 标准抗压级 JAE02 耐热级 JAE12 |
5 | 2K 2KL 4K 6K |
20~600(2K·2KL·4K) 27~600(6K) |
+1.0 0 |
20~600(2K·2KL·4K) 27~600(6K) |
+1.0 0 |
9 ~595.5(2KL) 9 ~582(2K·4K) 9 ~291(6K) |
10 ~595.5(2KL) 10 ~582(2K·4K) 10 ~291(6K) |
5 ~595.5(2K) 5 ~582(2KL) 9 ~582(4K·6K) |
6 ~595.5(2K) 6 ~582(2KL) 10 ~582(4K·6K) |
3 4 5 6 8 10 |
— |
| 10 | 4 5 6 | |||||||||||
| 15 | 4 5 6 8 | |||||||||||
| 20 | 4 5 6 8 | |||||||||||

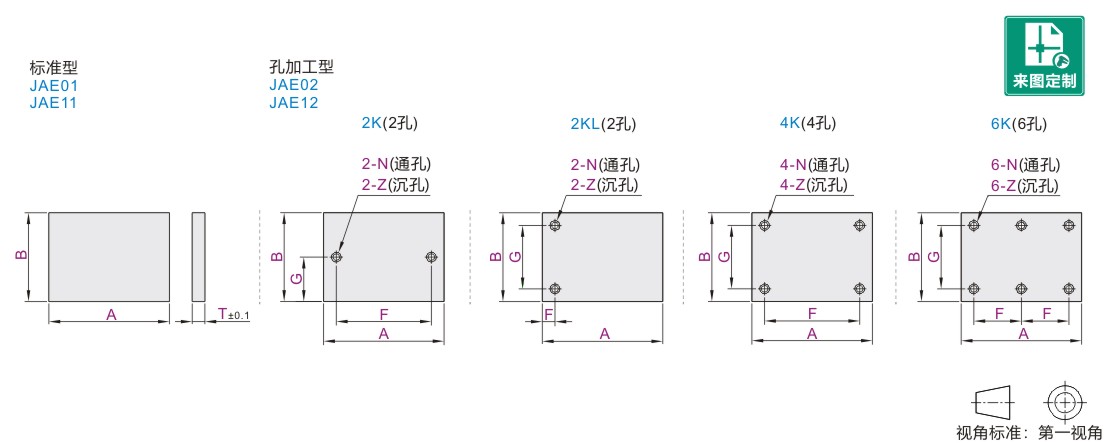

选定F、G尺寸时 ，请考虑孔边距和孔间距。 选择孔加工型时 ，请在N(通孔)、Z(沉孔)二种型式中任选其一。 孔加工图
| 规格 | 3 | 4 | 5 | 6 | 8 | 10 |
| d | 3.5 | 4.5 | 5.5 | 6.5 | 9 | 11 |
| d1 | — | 8 | 9.5 | 11 | 14 | — |
| h | — | 5 | 6 | 7 | 9 | — |
-
