图片仅供参考，请以已选的规格为准
树脂棒材 实心 标准型/大口径型/外径指定型
条件筛选：
种类 实心
公差等级 普通级
种类筛选 树脂棒材
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 7 项未选择
代码
参数选型
外径选择
外径选择方式
材质
颜色
产品选型
D
L
12~800
/1
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 |
| EGC01 | 标准型 | 聚甲醛 | 白色 |
| EGC02 | 黑色 | ||
| EGC06 | MC尼龙·标准级 | 蓝色 | |
| EGC07 | 象牙色 | ||
| EGC11 | PEEK | 灰色 | |
| EGC16 | PPS | 茶色 | |
| EGC21 | ABS | 米色 | |
| EGC26 | 超高分子量聚乙烯 | 乳白色 | |
| EGC31 | 聚碳酸脂 | 透明 | |
| EGC51 | 大口径型 | 聚甲醛 | 白色 |
| EGC56 | MC尼龙·标准级 | 蓝色 | |
| EGC81 | 外径指定型 | 聚甲醛 | 白色 |
| EGC86 | MC尼龙·标准级 | 蓝色 |
D尺寸公差
| 类型 | 以上 | 以下 | 公差 |
| 标准型 | D3 | D50 | 0 -0.18 |
| 大口径型 EGC51 |
D60 | D200 | +6.0 +1.55 |
| 大口径型 EGC56 |
D60 | D200 | +5.0 +0.2 |
L尺寸公差
| 类型 |
公差 |
| 标准型 | +3.0 +0.1 |
| 大口径型 EGC51/EGC56 |
+10.0 +0.1 |

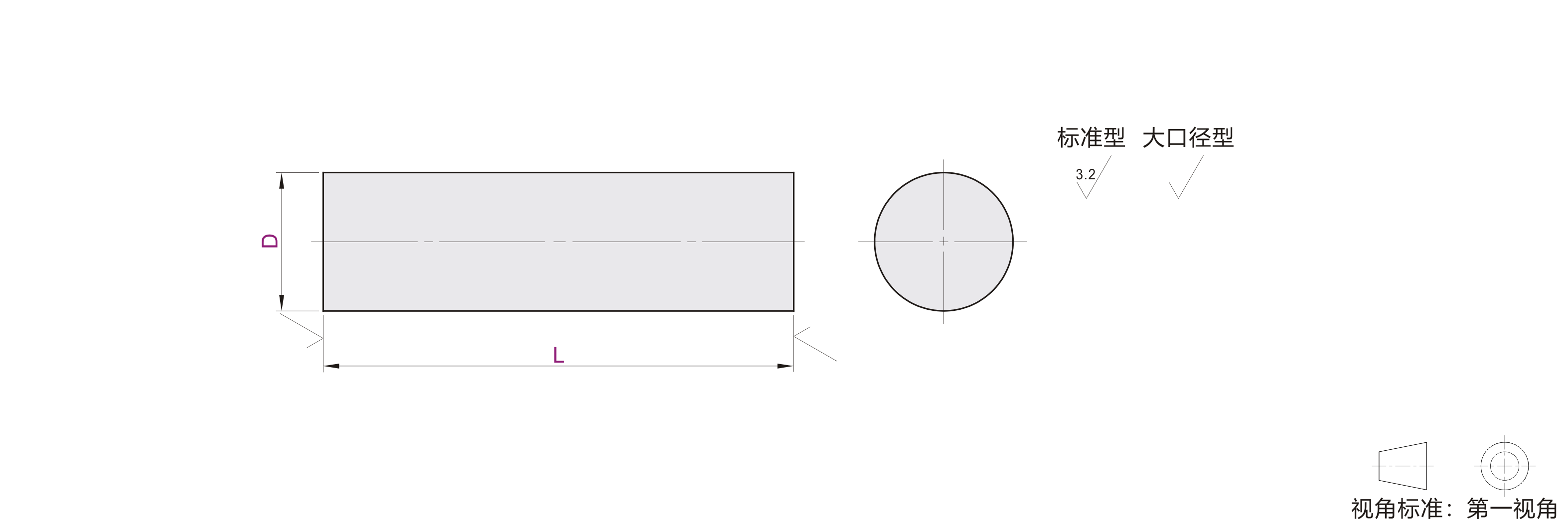

参数图
标准型
| 型号 |
L 最小单位1 |
|
| 代码 | D | |
EGC01(白色聚甲醛) EGC02(黑色聚甲醛) EGC06 (蓝色MC尼龙) EGC07 (象牙色MC尼龙) EGC11 (灰色PEEK) EGC16 (茶色PPS) EGC21 (米色ABS) EGC26(乳白色超高分子量聚乙烯) EGC31 (透明聚碳酸脂) |
3 | 12~250 |
| 4 | ||
| 5 | ||
| 6 | 12~500 | |
| 8 | ||
| 10 | ||
| 12 | 12~750 | |
| 13 | ||
| 15 | ||
| 16 | 12~800 | |
| 18 | 18~800 | |
| 20 | ||
| 25 | ||
| 30 | ||
| EGC01(白色聚甲醛) EGC06(蓝色MC尼龙) |
40 | |
| 50 | ||
大口径型
| 型号 |
L 最小单位1 |
|
| 代码 | D | |
| EGC51(聚甲醛·白色) EGC56( MC尼龙·标准级·蓝色) |
60 | 18~800 |
| 80 | ||
| 100 | ||
| 120 | ||
| 150 | 18~500 | |
| 180 | ||
| 200 | ||
外径指定型
| 型号 |
L 最小单位1 |
|
| 代码 | D最小单位1 | |
| EGC81(聚甲醛·白色) EGC86(MC尼龙·标准级·蓝色) |
6~10 | 12~500 |
| 11~15 | 12~750 | |
| 16~18 | 12~800 | |
| 19~30 | 18~800 | |
-
