图片仅供参考，请以已选的规格为准
胶木板 纸类/布类 黑/自然色
条件筛选：
形状 方形
材料 国产材料
性能 纸类
种类筛选 胶木板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 12 项未选择
代码
参数选型
加工类型
颜色
产品选型
长度A(mm)
12~800
/0.1
宽度B(mm)
12~600
/0.1
厚度T(mm)
长度方向孔间距F(mm)
6~782
/0.5
宽度方向孔间距G(mm)
6~582
/0.5
通孔N(个)
沉孔Z(个)
螺纹套大小M
插入长度L(mm)
3~20
/1
技术图档
3D预览
可选加工参数
材质图
参数图
材质图
| 代码 | 类型 | 颜色 | 使用环境温度 | |
| JAR11 | 纸类 | 标准型 | 黑色 | -40~100°C |
| JAR21 | 孔加工型 | 自然色 | ||
T尺寸公差•翘曲•扭曲率
| T | T公差 | 翘曲·扭曲率 1000时 |
|||||||||
| 5 | ±0.30 | 1.0%以下 | |||||||||
| 6 | ±0.35 | ||||||||||
| 8 | ±0.40 | 0.6%以下 | |||||||||
| 10 | ±0.45 | 0.5%以下 | |||||||||
| 12 | ±0.50 | ||||||||||
| 15 | ±0.55 | 0.4%以下 | |||||||||
| 20 | ±0.70 | 0.2%以下 | |||||||||
A、B尺寸公差
| A、B公差 | |
| 12~100 | ±0.3 |
| 101~250 | ±0.5 |
| 251~800 | ±1.0 |
A≥B

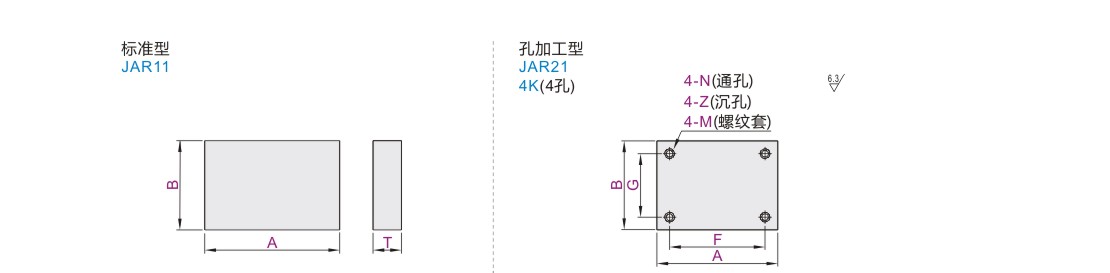

参数图
标准型
| 型号 | B | T | |||||||||||||||
| 代码 | A | ||||||||||||||||
| (黑色) JAR11 |
12~400 (最小单位0.1) |
12~200 (最小单位0.1) |
5 6 8 10 12 15 20 |
||||||||||||||
| T |

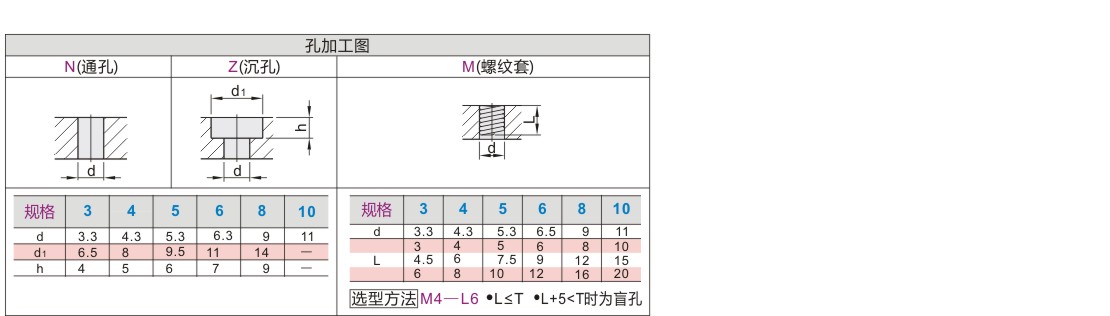

N | Z | 螺纹套 |
||
| 通孔 | 沉孔 | M | L(插入长度) |
||
| 5 | 3 4 5 6 8 10 |
— | 3 4 | 从孔加工 详图中选择 |
|
| 6 | 3 | 3 4 5 6 | |||
| 8 | 3 4 5 | 3 4 5 6 8 | |||
| 10•12 | 4 5 6 | 3 4 5 6 8 10 | |||
| 15•20 | 4 5 6 8 | 3 4 5 6 8 10 | |||
选定F、G尺寸时，请考虑孔边距和孔间距。 选择孔加工型时，请在N(通孔)、Z(沉孔)、
M(螺纹套)+L(插入长度)三种型式中任选其一。
孔加工型
| 型号 | A | B | T 选择 |
F 最小单位0.5 |
G 最小单位0.5 |
||||||||||||||||||||
| 代码 |
规格 |
||||||||||||||||||||||||
| +0.2 0 |
+0.2 0 |
||||||||||||||||||||||||
| (自然色) JAR21 |
4K | 18~800 最小单位1 |
18~600 最小单位1 |
5 6 8 10 12 15 20 |
6~782 | 6~582 | |||||||||||||||||||
-
