PVC板 聚氯乙烯 透明/灰/白色
条件筛选：
材质 聚氯乙烯
形状 方形
加工类型 不加工/孔加工型
材料 国产材料
最高使用温度°C 90
防静电 无
种类筛选 PVC板
产品型号：
请先点击左下侧选项进行选型>>
登录后可查看价格、加入购物车、一键购买
立即登录
常规选型
图纸选型
型号筛选
未生成型号，还有 13 项未选择
代码
参数选型
颜色
产品选型
零切等级
孔数量
长度A(mm)
20~2440
/0.5
宽度B(mm)
20~1220
/0.5
厚度T(mm)
长度方向孔间距F(mm)
5~990
/0.5
宽度方向孔间距G(mm)
5~790
/0.5
通孔N(个)
沉孔Z(个)
螺纹套大小M
插入长度L(mm)
技术图档
3D预览
材质图
参数图
材质图
| 代码 | 类型 | 材质 | 颜色 | 耐温度 (℃) |
密度 (g/cm³) |
性能 | ||||||||||||||||||
| JCF01 | 国产 | 聚氯乙烯 | 透明 | -15～70 | 1.5 | 质地坚硬 ，机械强度高， 耐化学腐蚀性能好。 |
||||||||||||||||||
| JCF02 | 米黄色 | |||||||||||||||||||||||
| JCF03 | 灰色 | |||||||||||||||||||||||
| JCF04 | 白色 | |||||||||||||||||||||||
A≥B。

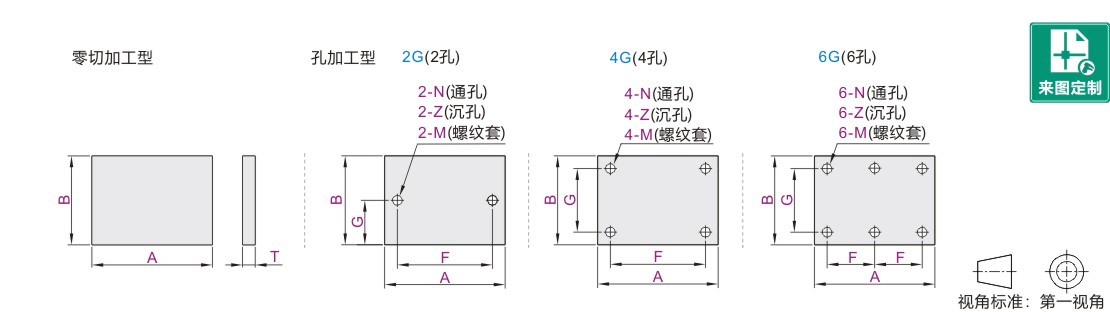

参数图
零切加工型（普通级）
| 型号 | 最小单位0 .5 | 厚度T |
|||||||||||
| 代码 | 零切等级 | 长度A | 宽度B | ||||||||||
| (透明) JCF01 |
无指定 (普通级) |
20~2440 | 20~1220 | 3 4 5 6 8 10 12 15 | |||||||||
| (米黄色) JCF02 |
2 3 4 5 6 8 10 12 15 20 25 30 | ||||||||||||
| (灰色) JCF03 |
2 3 4 5 6 8 10 12 15 20 25 30 | ||||||||||||
| (白色) JCF04 |
3 4 5 6 8 10 12 15 20 | ||||||||||||
整板尺寸(长×宽)：2440 × 1220。
零切加工型（精密级）
| 型号 | 最小单位0 .5 | 厚度T | ||||||||||||||||
| 代码 | 零切等级 | 长度A | 宽度B | |||||||||||||||
| (透明) JCF01 |
G(精密级) | 20~1000 | 20~800 | 3 4 5 6 8 10 12 15 |
||||||||||||||
| (米黄色) JCF02 |
||||||||||||||||||
| (灰色) JCF03 |
||||||||||||||||||
| (白色) JCF04 |
||||||||||||||||||
整板尺寸(长×宽)：2440 × 1220。
孔加工型（精密型）
| 型号 |
最小单位0 .5 | 厚度T | 最小单位0 .5 | 孔加工选择(三选一) | |||||||||||||||||||||||||||||||||||||
| 代码 | 孔数量 |
长度A | 宽度B |
F | G |
N(通孔) | Z(沉孔) | 螺纹套 | |||||||||||||||||||||||||||||||||
| M | L(插入长度) | ||||||||||||||||||||||||||||||||||||||||
| (透明) JCF01 (米黄色) JCF02 (灰色) JCF03 (白色) JCF04 |
2G(2孔) 4G(4孔) 6G(6孔) |
20~1000 | 20~800 | 3 4 5 6 8 10 12 15 |
5~990 | 5~790 | 3 4 5 6 8 10 |
4 5 6 8 |
3 4 5 6 8 10 |

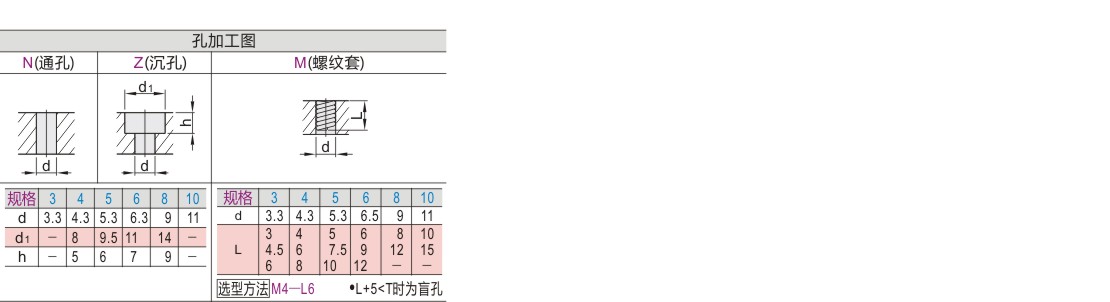

从孔加工详细图 中选择 |
|||||||||||||||||||||||||||||||
选定F 、G尺寸时 ，请考虑孔边距和孔间距 。 选择孔加工型时 ，请在N(通孔)、Z(沉孔)、M(螺纹套)+L(插入长度)三种型式中任选其一。
孔加工型当厚度T<5时 ，Z(沉孔)不能加工； 当厚度T=3时 ，Z(沉孔)、M(螺纹套)不能加工。
A/B尺寸精度等级公差
| 尺寸(A/B) | >20～30 | >30～100 | >100～250 | >250～400 | >400 ～1000 | >1000 ~2000 | |||||||||||||||||||||
| 普通零切 (锯床加工) |
+5 - 0.5 |
||||||||||||||||||||||||||
| 精密零切 (数控加工) |
±0.2 |
±0.3 |
±0.5 |
±0.8 |
±1.0 |
— |
|||||||||||||||||||||
| 整板 (不加工) |
— | +40 -5 |
|||||||||||||||||||||||||
T尺寸精度等级公差
| 尺寸(T) | 1.0~2.0 | 2.1~3.8 | 3.9~8.0 | 8.1~12.0 | 12.1~15.0 | 15.1~20.0 | 20.1~30.0 | |||||||||||||||||||||
| 公差 | ±0.3 | ±0.4 | ±0.5 | ±0.6 | ±1 | ±1.5 | ±2 | |||||||||||||||||||||
-
