        FR4板 玻纤板 绿色

        条件筛选：

        材质 环氧树脂玻璃纤维
        形状 方形
        加工类型 不加工/孔加工型
        材料 国产材料
        最高使用温度°C 140
        种类筛选 玻纤板

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 14 项未选择

        代码

        参数选型

        防静电

        颜色

        产品选型

        零切等级

        孔数量

        长度A(mm)

        20~2060
        /0.5

        宽度B(mm)

        20~1220
        /0.5

        厚度T(mm)

        长度方向孔间距F(mm)

        5~990
        /0.5

        宽度方向孔间距G(mm)

        5~790
        /0.5

        通孔N(个)

        沉孔Z(个)

        螺纹套大小M

        插入长度L(mm)

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 防静电 材质 颜色 耐温度
        (℃)        		 密度
        (g/cm³)        		 性能
        JCB01 国产 无 环氧树脂
        玻璃纤维        		 水绿色 -40~130 2.08 高强度，隔热性，阻燃性，绝缘性
        JCB02 黑色
        JCB81 带防静电 减少静电影响，具备防腐蚀和导电性





        A≥B

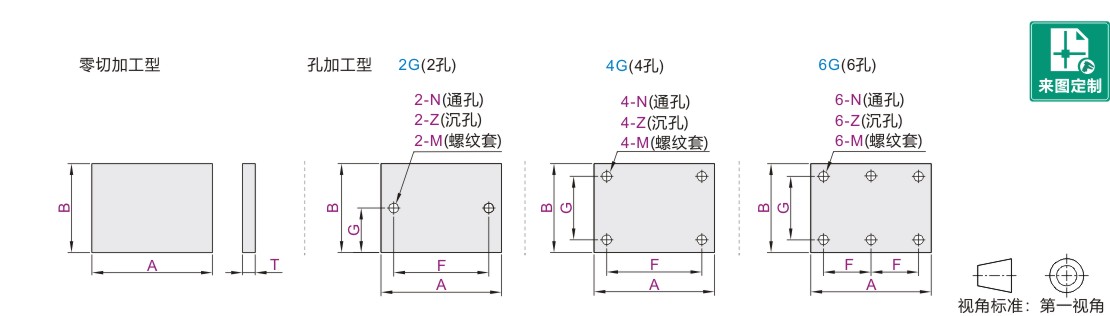

        参数图



        零切加工型（普通型）

        型号
        		 最小单位0 .5 厚度T
        代码 零切等级 长度A 宽度B
        (水绿色)
        JCB01        		 无指定
        (普通级)        		 20~2060 20~1220 0.5  1  1.5  2  3  4  5  6  8  10  12  15  20
        25  30  35  40  45  50  60  70  80  90  100
        (黑色)
        JCB02        		 20~2060 20~1220 0.3  0.5  1  1.5  2  2.5  3  4  5  6  8
        10  12  15  20  25  30  35  40  45  50
        (黑色防静电)
        JCB81        		 20~1220 20~1020 2  2.5  3  4  5  6  8  10  12  15
        20  25  30  35  40  45  50



        整板尺寸(长 ×宽)：2060 × 1220；1220 × 1020。


        零切加工型（精密型）

        型号
        		 最小单位0 .5 厚度T
        代码 零切等级 长度A 宽度B
        (水绿色)
        JCB01        		 G(精密级) 20 ~ 1000 20 ~800  3
         4
         5
         6
         8
         10
         12
         15
         20
        (黑色)
        JCB02
        (黑色防静电)
        JCB81



        整板尺寸(长 ×宽)：2060 × 1000；1220 × 1020。


        孔加工型（精密级）

        型号 最小单位0 .5
        		  厚度T
        		 最小单位0 .5 孔加工选择(三选一)
        代码
        		 孔数量
        		 长度A 宽度B F G
        		    N(通孔) Z(沉孔) 螺纹套
         M L(插入长度)
        (水绿色)
        JCB01

        (黑色)
        JCB02

        (黑色防静电)
        JCB81        		 2G(2孔)
        4G        (4孔)
        6G        (6孔)        		 20~1000 20~800 3
        4
        5
        6
        8
        10
        12
        15
        20        		 5~990 5~790 3
        4
        5
        6
        8
        10        		 4
        5
        6
        8        		  3
         4
         5
         6
         8
         10        		 从孔加工详细图
        中选择



        选定F 、G尺寸时 ，请考虑孔边距和孔间距 。   选择孔加工型时 ，请在N(通孔)、Z(沉孔)、M(螺纹套)+L(插入长度)三种型式中任选其一。

        孔加工型当厚度T<5时 ，Z(沉孔)不能加工；  当厚度T=3时 ，Z(沉孔)、M(螺纹套)不能加工。




        A/B尺寸精度等级公差

        尺寸(A/B) > 20～30 > 30～100 > 100～250 > 250～400 >400 ～1000 > 1000 ~2000
        普通零切
        (锯床加工)        		 +5
        - 0.5
        精密零切
        (数控加工)        		 ±0.2
        		 ±0.3
        		 ±0.5
        		 ±0.8
        		 ±1.0
        		 —
        整板
        (不加工)        		 — +40
        -5


        T尺寸精度等级公差

        尺寸(T) 0.3 ~0.8 1.0 ~2.0 2.1 ~3.8 3.9 ~8.0 8.1~12.0 12.1~15.0 15.1~20.0 20.1~35.0 35.1~50.0 50.1~100
        公差 ±0.05 ±0.1 ±0.15 ±0.30 ±0.50 ±0.60 ±0.80 ±1.20 ±1.50 ±2
