同步轮拉手轴承座减震器滚针导柱
商品分类

      图片仅供参考，请以已选的规格为准

        UPE 超高分子聚乙烯 乳白/黑色

        条件筛选：

        形状 方形
        材料 国产材料
        最高使用温度°C 80
        种类筛选 超高分子聚乙烯板

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 13 项未选择

        代码

        参数选型

        加工类型

        性能

        颜色

        产品选型

        长度A(mm)

        18~550
        /1

        宽度B(mm)

        18~450
        /1

        厚度T(mm)

        F

        5~545.5
        /0.5

        G

        5~445.5
        /0.5

        N

        Z

        M

        L

        3~20
        /1

        技术图档

        3D预览

        可选加工参数

        材质图

        参数图

        材质图
        代码 类型
        		 颜色 使用环境温度 弹性模量(MPa) 摩擦系数(μ)  线性膨胀系数(K)
        JBC01 标准级 标准型 乳白色 -100~80℃ 1100  0.25  2.0 ×10⁻⁴
        JBC02 孔加工型
        JBC21 导电级 标准型 黑色
        JBC22 孔加工型

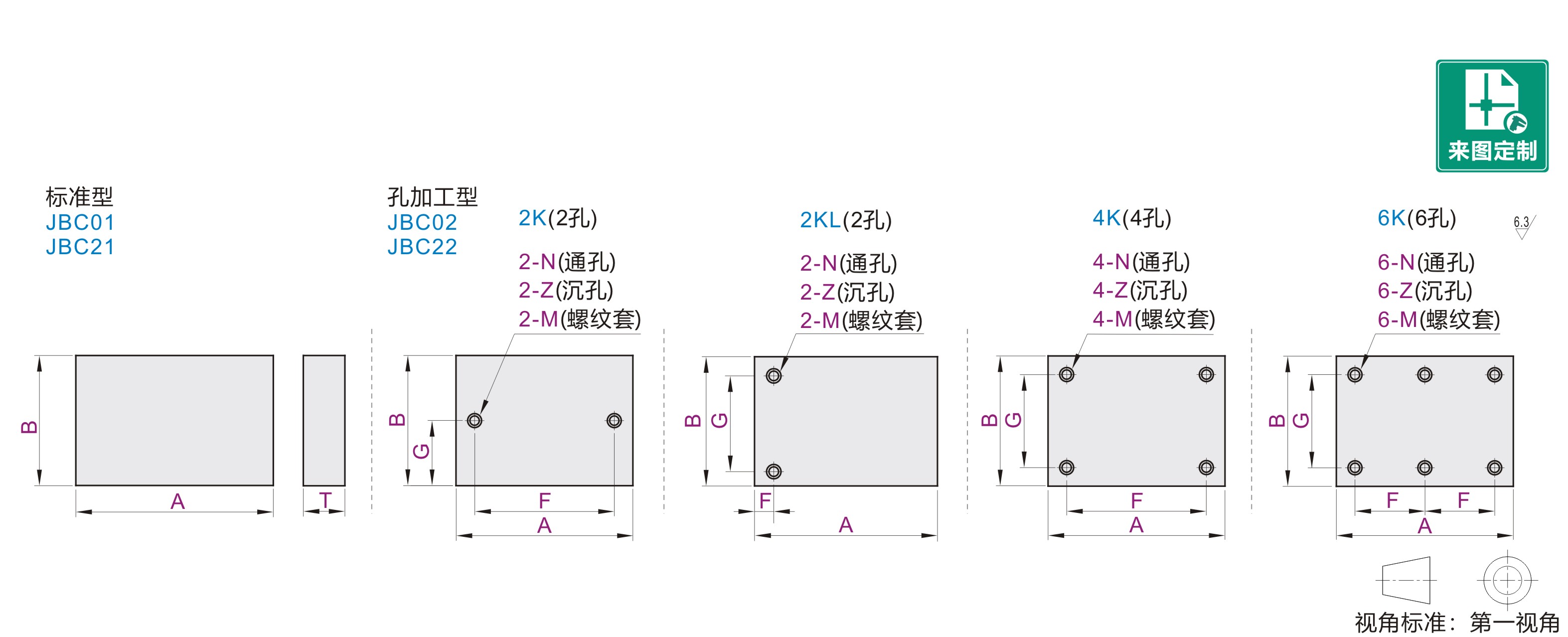

        参数图



        标准型

        型号
        		 B
        		 T
        代码 A
        标准级
        JBC01        		 18~500
        最小单位1        		 18~400
        最小单位1        		      3  5  8  10  15  20
        导电级
        JBC21        		 10  15  20


         孔加工型

        型号 A B T F(最小单位0.5) G(最小单位0.5) N
        (通孔)        		 Z
        (沉孔)        		 螺纹套
        代码 规格 最小单位1 标准级 导电级 通孔/螺纹套  沉孔 通孔/螺纹套 沉孔 M L(插入长度)
        标准级
        JBC02
        导电级
        JBC22        		 2K
        2KL
        4K
        6K        		 18~550
        (2K·2KL·4K)
        27~550
        (6K)        		 18~450
        (2K·2KL·4K)
        27~450
        (6K)        		 3 — 6~532
        (2K·2KL·4K)
        5~545.5
        (2KL)
        9~266
        (6K)        		 6~532
        (2K·4K)
        5~545.5
        (2KL)
        10~266
        (6K)        		 5~445.5
        (2K)
        6~432
        (2KL·4K)
        9~216
        (6K)        		 5~445.5
        (2K)
        6~432
        (2KL·4K)
        10~216
        (6K)        		 3
        4
        5
        6
        8
        10        		 — — —
        5   3  4 从孔加工详
        图中选择
        8   4  5   3  4  5  6  8
        10 10   4  5  6   3  4  5  6  8  10
        15 15   4  5  6  8   3  4  5  6  8  10
        20 20   4  5  6  8   3  4  5  6  8  10



        选定F 、G尺寸时 ，请考虑孔边距和孔间距 。
        选择孔加工型时 ，请在N(通孔)、Z(沉孔)、M(螺纹套)+L(插入长度)三种型式中任选其一。

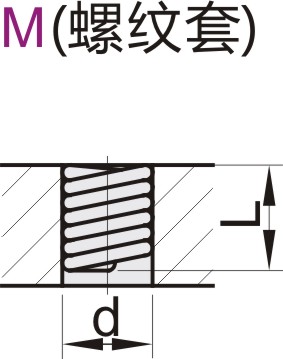

        孔加工图



        规格 3 4 5 6 8 10
        d 3.3 4.3 5.3 6.3 9 11
        d1    6.5 8 9.5 11 14 —
        h  4 5 6 7 9 —





        规格 3 4 5 6 8 10
        d 3.3 4.3 5.3 6.5 9 11
        L 3
        4.5
        6        		 4
        6
        8        		 5
        7.5
        10        		 6
        9
        12        		 8
        12
        16        		 10
        15
        20


        选型方法:M4—L6
        • L≤T
        • L+5<T时为盲孔


        A、B尺寸公差

        A、B公差
        18 ～100 ±0.3
        101～250 ±0.5
        251～550 ±1 .0



        T尺寸公差·翘曲·扭曲率

        T
        		 T公差
        		 翘曲·扭曲率
        1000时
        标准级 导电级
        3  -0.2~0.48 — 9%以下
        5  0~0.78 1 .8%以下
        8  0~0.9
        10  0~1.48 0.4~1.0 1 .4%以下
        15  0~1.98
        20  0~2.48
