      查看大图

      图片仅供参考，请以已选的规格为准

        电木板 酚醛树脂 橘红/黑色

        条件筛选：

        材质 酚醛树脂
        形状 方形
        加工类型 不加工/孔加工型
        最高使用温度°C 130
        种类筛选 电木板

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

        SKU信息
        3D模型
        PDF下载
        3D图库
        常规选型
        图纸选型
        型号：

        型号筛选

        未生成型号，还有 15 项未选择

        代码

        参数选型

        材料

        防静电

        颜色

        产品选型

        零切等级

        孔数量

        长度A(mm)

        20~2000
        /0.5

        宽度B(mm)

        20~1020
        /0.5

        厚度T(mm)

        长度方向孔间距F(mm)

        5~990
        /0.5

        宽度方向孔间距G(mm)

        5~790
        /0.5

        通孔N(个)

        沉孔Z(个)

        螺纹套大小M

        插入长度L(mm)

        技术图档

        3D预览

        材质图

        参数图

        材质图
        代码 类型 防静电 材质 颜色 耐温度
        (℃)        		 密度
        (g/cm³)        		 性能
        JCA01 国产 无 酚醛树脂 橘红色 -40～105 1.3~1.4 不吸水、不导电、耐高温、
        强度高
        JCA02 黑色
        J-JCA01 进口 无 橘红色 高强度，隔热性，
        阻燃性(可达UL94-HB)，绝缘性
        J-JCA02 黑色
        J-JCA82 带防静电 减少静电影响，具备导电性和防腐蚀






        A≥B。

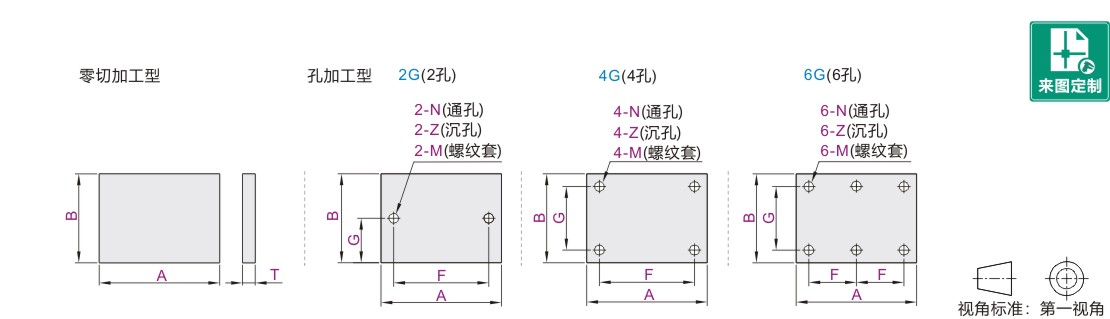

        参数图



        零切加工型（普通级）

        型号 最小单位0 .5 厚度T
        代码 零切等级 长度A 宽度B
        国产(橘红色)
        JCA01        		 无指定
        (普通级)        		 20~2000 20~1000 3  4  5  6  8  10  12  15  20  25  30  35  40  45  50
        60  70  80  90  100
        国产(黑色)
        JCA02        		 3  4  5  6  8  10  12  15  20  25  30  35  40  45  50
        进口(橘红色)
        J-JCA01        		 20~1220 20~1020 3  4  5  6  8  10  12  15  20  25  30  35  40  45  50
        进口(黑色)
        J-JCA02        		 3  4  5  6  8  10  12  15  20  25  30
        进口(黑色防静电)
        J-JCA82        		 3  4  5  6  8  10  12  15  20  25  30



        整板尺寸(长×宽)：2000 × 1000；1220 × 1020。



        零切加工型（精密级）

        型号
        		 最小单位0 .5 厚度T
        代码 零切等级 长度A 宽度B
        国产(橘红色)
        JCA01        		 G(精密级) 20~1000 20~800 3
        4
        5
        6
        8
        10
        12
        15
        20
        国产(黑色)
        JCA02
        进口(橘红色)
        J-JCA01
        进口(黑色)
        J-JCA02
        进口(黑色防静电)
        J-JCA82


        孔加工型（精密型）

        型号 最小单位0 .5 厚度T 最小单位0 .5 孔加工选择(三选一)
        代码
        		 孔数量 长度A 宽度B
        		 F G
        		 N (通孔） Z(沉孔) 螺纹套
        M L(插入长度)
        国产(橘红色)
        JCA01

        国产(黑色)
        JCA02

        进口(橘红色)
        J-JCA01

        进口(黑色)
        J-JCA02

        进口(黑色防静电)
        J-JCA82        		 2G(2孔)
        4G        (4孔)
        6G        (6孔)        		 20~1000 20~800 3
        4
        5
        6
        8
        10
        12
        15
        20        		 5~990 5~790 3
        4
        5
        6
        8
        10        		 4
        5
        6
        8        		 3
        4
        5
        6
        8

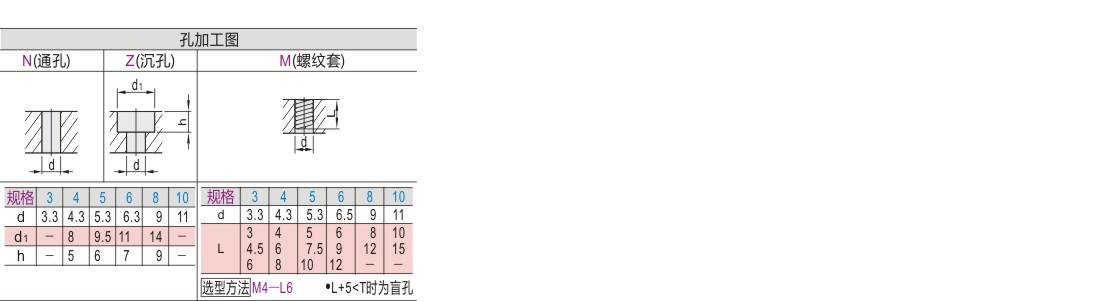

        10        		 从孔加工详细图
        中选择



        选定F 、G尺寸时 ，请考虑孔边距和孔间距 。   选择孔加工型时 ，请在N(通孔)、Z(沉孔)、M(螺纹套)+L(插入长度)三种型式中任选其一。

        孔加工型当厚度T<5时 ，Z(沉孔)不能加工；  当厚度T=3时 ，Z(沉孔)、M(螺纹套)不能加工。




        A/B尺寸精度等级公差

        尺寸(A/B) >20～30 >30～100 >100～250 >250～400 >400 ～1000 >1000 ~2000
        普通零切
        (锯床加工)        		 +5
        - 0.5
        精密零切
        (数控加工)        		 ±0.2
        		 ±0.3
        		 ±0.5
        		 ±0.8
        		 ±1.0
        		 —
        整板
        (不加工)        		 — +40
        -5


        T尺寸精度等级公差

        尺寸(T) 3.0  4.0~6.0 8.0~10.0 12.0~15.0 20.0  20.1~35.0 35.1~50.0 50.1~60.0 60.1~70.0 70.1~80.0 80.1~90.0 90.1~100
        公差 ±0.25 ±0.35 ±0.4 ±0.6 ±0.8 ±1.2 ±1.5 ±2 ±2.5 ±3 ±3.5 ±4
