        PTFE板 聚四氟乙烯/铁氟龙 白色

        条件筛选：

        颜色 白色
        材质 聚四氟乙烯
        形状 方形
        加工类型 不加工/孔加工型
        材料 国产材料
        最高使用温度°C 260
        防静电 无
        种类筛选 PTFE板

        产品型号：

        请先点击左下侧选项进行选型>>

        登录后可查看价格、加入购物车、一键购买

        立即登录

            SKU信息
            3D模型
            PDF下载
            3D图库
            常规选型
            图纸选型
            型号：

            型号筛选

            未生成型号，还有 11 项未选择

            重置

            代码

            产品选型

            零切等级

            孔数量

            长度A(mm)

            20~1000
            /0.5

            宽度B(mm)

            20~1000
            /0.5

            厚度T(mm)

            长度方向孔间距F(mm)

            5~590
            /0.5

            宽度方向孔间距G(mm)

            5~490
            /0.5

            通孔N(个)

            沉孔Z(个)

            螺纹套大小M

            插入长度L(mm)

            技术图档

            3D预览

            材质图

            参数图

            材质图
            代码 类型
            		 材质 颜色 耐温度
             (°C）            		 密度
            (g/cm3)            		 性能
            JCH01 国产 聚四氟乙烯 白色  -80~240 2.4 具有极佳的化学稳定性、耐腐蚀性、密封性、
            高润滑不粘性、电绝缘性以及良好的抗老化能力。





            A≥B。.

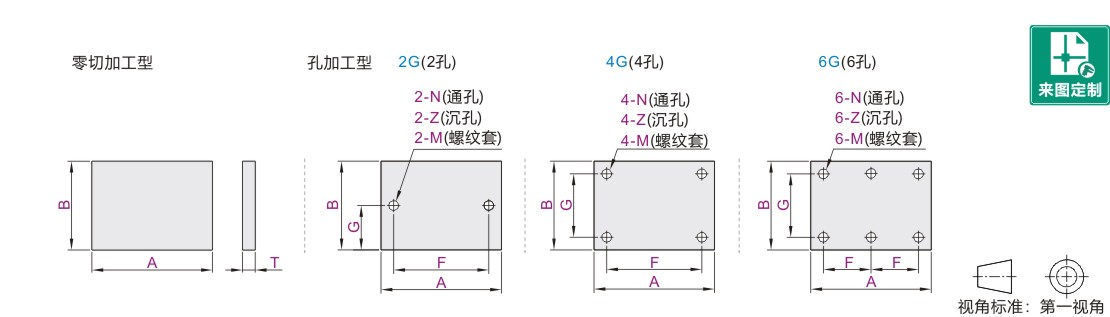

            参数图



            零切加工型（普通型）

            型号
            		 最小单位0 .5
            		 厚度T
            代码 零切等级 长度A 宽度B
            JCH01 无指定
            (普通级)            		 20~1000 20~1000 2  3  4  5  6  8  10  12  15  20  25  30
            35  40  45  50  55  60  70  80  90  100



            整板尺寸(长×宽)：1000 × 1000。


            零切加工型（精密型）

            型号
            		 最小单位0 .5 厚度T
            代码 零切等级 长度A 宽度B
            JCH01 G(精密级) 20~600 20~500 3  4  5  6
            8  10  12
            15  20



            整板尺寸(长×宽)：1000 × 1000。


            孔加工型（精密级）

            型号 最小单位0 .5 厚度T 最小单位0 .5 孔加工选择(三选一)
            代码 孔数量 长度A 宽度B
            		 F G
            		 N(通孔） Z(沉孔) 螺纹套
            M L(插入长度)
            JCH01 2G(2孔)
            4G(4孔)
            6G(6孔)            		 20~600 20~500 3
            4
            5
            6
            8
            10
            12
            15
            20            		 5~590 5~490 3
            4
            5
            6
            8
            10            		 4
            5
            6
            8            		 3
            4
            5
            6
            8
            10            		 从孔加工详细图
            中选择



            选定F 、G尺寸时 ，请考虑孔边距和孔间距 。  选择孔加工型时 ，请在N(通孔)、Z(沉孔)、M(螺纹套)+L(插入长度)三种型式中任选其一。
            孔加工型当厚度T<5时 ，Z(沉孔)不能加工；  当厚度T=3时 ，Z(沉孔)、M(螺纹套)不能加工。




            A/B尺寸精度等级公差

            尺寸(A/B) >20～30 >30～100 >100～250 >250～400 >400～1000 >1000~2000
            普通零切
            (锯床加工)            		 +5
            - 0.5
            精密零切
            (数控加工)            		 ±0.2
            		 ±0.3
            		 ±0.5
            		 ±0.8
            		 ±1.0
            		 —
            整板
            (不加工)            		 — +40
            -5


            T尺寸精度等级公差

            尺寸(T) 1.0~2.0 2.1~3.8 3.9~8.0 8.1~12.0 12.1~15.0 15.1~20.0 20.1~35.0 35.1~50.0 50.1~60.0 60.1~80.0 80.1~100
            公差 ±0.2 ±0.4 ±0.8 ±1.2 ±1.5 ±2 ±2.5 ±3 ±3.5 ±4 ±4.5
